BETRIEB
3.4.1

Virtuelles Hygrometer

Angezeigt werden können Taupunkt (°C/°F), % r. F., g/m³, g/kg, ∆
(t – tTp) oder aw durch Klicken auf die Schaltfläche „Change Units" (Einheiten ändern).
Durch Auswahl einer dieser Optionen wird der Messwert oder berechnete Wert angezeigt.
Das mA-Ausgangssignal von Kanal 1 des Instruments wird nicht geändert, da dies nur
im Fenster „Parameter setup" möglich ist (siehe Kapitel 3.4.4).
Wenn die Software ausgeführt wird, werden die angezeigten Einheiten standardmäßig
auf die aktuelle Einstellung des mA-Ausgangssignal von Kanal 1 eingestellt. Die
Umgebungstemperatur wird in der unteren Anzeige angezeigt.
HINWEIS: Die Feuchteanzeige blinkt, wenn der Taupunkt über der Temperatur
liegt. Das ist normal und stellt keinen Fehler dar.
3.4.2

Spiegelzustand

Im Feld „Mirror Condition" erscheint die Stärke des vom Spiegel reflektierten
Streulichtsignals, das sowohl vom Feuchtegehalt als auch vom Kontaminierungsgrad
der Spiegeloberfläche abhängt. Im DCC-Modus wird in diesem Feld nur der
Kontaminierungsgrad des Spiegels angezeigt. Sofern er nach einem DCC-Zyklus über 80
% beträgt, wird der Optikalarm ausgelöst. Normalerweise bedeutet dies, dass der Spiegel
gereinigt werden muss. Danach muss der Spiegelzustand während eines DCC-Zyklus
zurückgesetzt werden. Ein niedriger Spiegelsignalzustand wird durch ein blinkendes 0
% angezeigt, d. h. er sollte während eines DCC-Zyklus zurückgesetzt werden.
Siehe Kapitel 5 für weitere Informationen.
19
Bedienungsanleitung Optidew-Serie

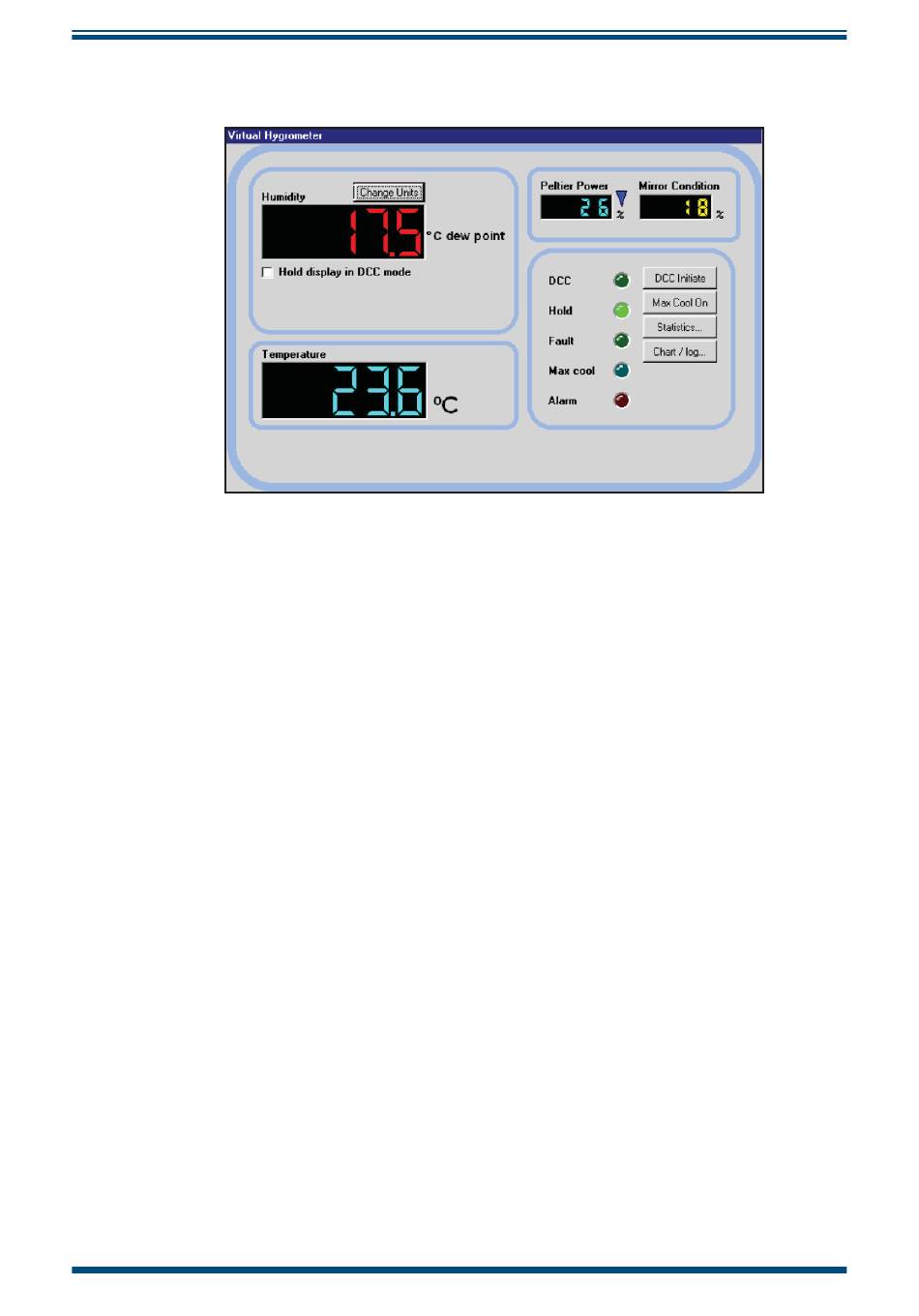

Abbildung 5 Fenster „Virtual Hygrometer"
97430 Issue 1.2, Dezember 2017
