BETRIEB
3.4.4
Parametereinstellung
Im Fenster „Parameter setup" können Sie das mA-Ausgangssignal für Kanal 1 und 2
einstellen und den Bereich dafür festlegen. Außerdem können die Dauer für DCC-Zyklus
und DATA HOLD-Phase sowie die Messzeit und die Werte für atmosphärischen Druck
und die Grenzwerte für die Alarmauslösung festgelegt werden.
Zur Auswahl der Maßeinheiten für die Anzeige (Display Units) und des mA-Ausgangssignals
für Kanal 1 (Ch1 mA Output) klicken Sie mit der linken Maustaste auf das gewünschte Feld.
Damit wird die Einstellung am Instrument und im Fenster „Virtual Hygrometer" geändert.
Durch Ändern des mA-Ausgangssignals von 4-20 mA auf 0-20 mA und umgekehrt ändert
sich das Ausgangssignal sowohl für Kanal 1 als auch für Kanal 2.
Die Maximum- und Minimumwerte für Kanal 1 und 2 (Ch1 mA Max und Min bzw. Ch2 mA
Max und Min) betragen –200 bzw. +1000; somit kann der Bereich für das Ausgangssignal
zwischen diesen Grenzwerten liegen. Die Werte für Max und Min müssen ganze Zahlen mit
einem Unterschied von mindestens 1 °C/F sein.
Wird Kanal auf % RH, gm-3, gkg-1 oder ∆ (t – tdp) gesetzt, muss der Minimumwert
für „Ch 1 mA Min" 0 sein, da ein negativer Wert für diese Parameter nicht zulässig ist.
Der Druckwert wird zur Anpassung der Werte gm-3 und gkg-1 an den atmosphärischen
Druck verwendet. Durch Eingabe des atmosphärischen Drucks wird sowohl die Anzeige als
auch das mA-Ausgangssignal für Kanal 1 entsprechend korrigiert (sofern gm-3 oder gkg-1
gewählt wurde).
Der Alarm kann deaktiviert (OFF) oder für eine der Prozessvariablen aktiviert werden. Dazu
zählen der Taupunkt, die Umgebungstemperatur, die Temperaturdifferenz, der %-Wert der
relativen Feuchte, gm-3 oder gkg-1 (siehe oben). Der Grenzwert muss eine ganze Zahl
zwischen –200 und +1000 sein, allerdings sind negative Grenzwerte nur für den Taupunkt
und die Umgebungstemperatur zulässig. Über- oder unterschreitet die Prozessvariable den
Grenzwert, leuchtet die Alarm-Anzeige des virtuellen Hygrometers auf und das Optikfehler-/
Alarmrelais wird ausgelöst.
Zum Ändern eines Wertes geben Sie den gewünschten Wert ein und drücken die Enter-Taste.
Der Hintergrund des Textfelds wird gelb und zeigt so an, dass die Änderung vorgenommen
wird. Sobald das Instrument die Änderung bestätigt, wechselt die Hintergrundfarbe wieder
zu grün.
21
Bedienungsanleitung Optidew-Serie

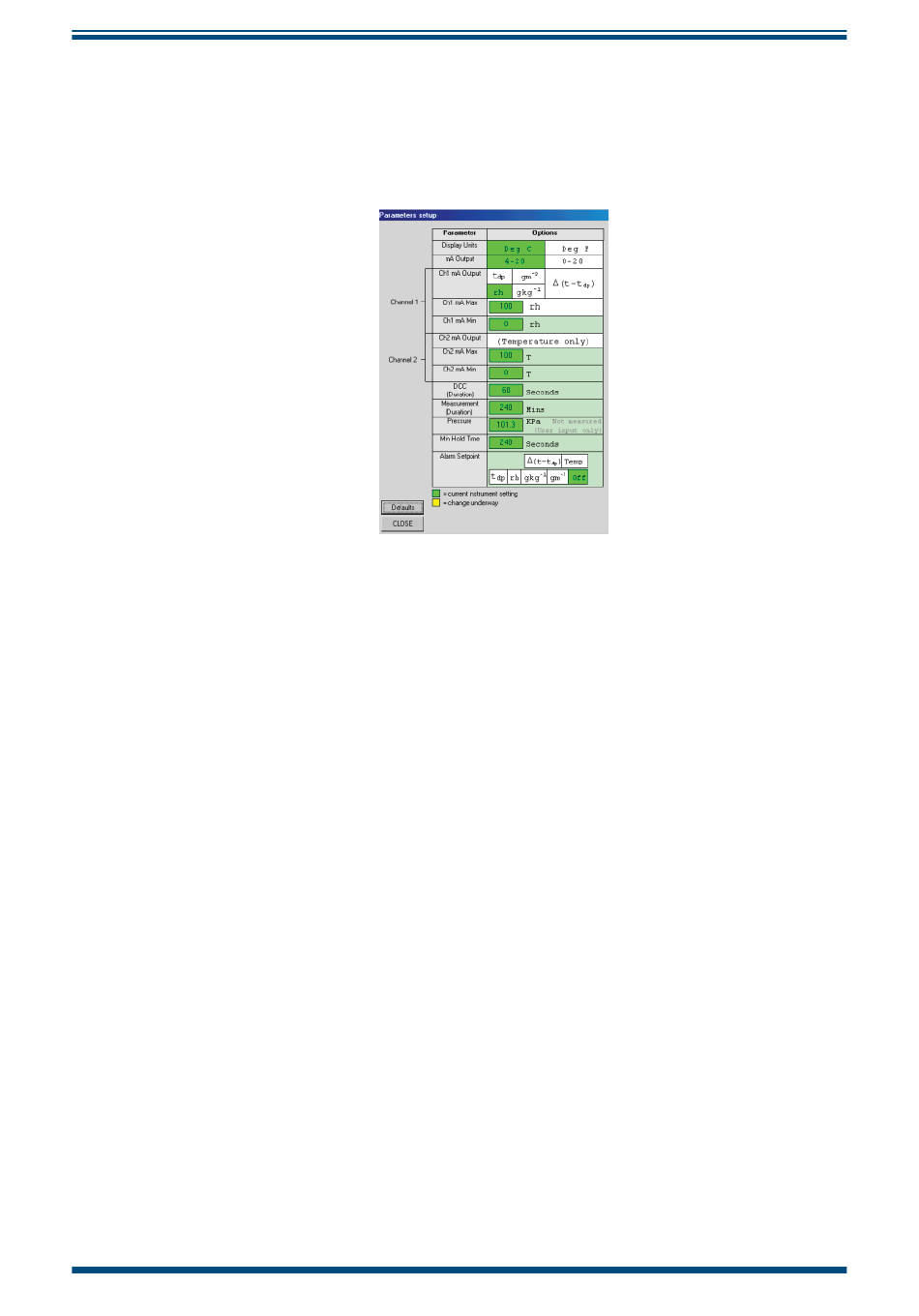

Abbildung 6 Fenster „Parameter setup"
97430 Issue 1.2, Dezember 2017
