INSTALLATION

Unterseitel

Nummer
1
2
3
4
5
6
7
8
5
Bedienungsanleitung Optidew-Serie
1
2
6
7

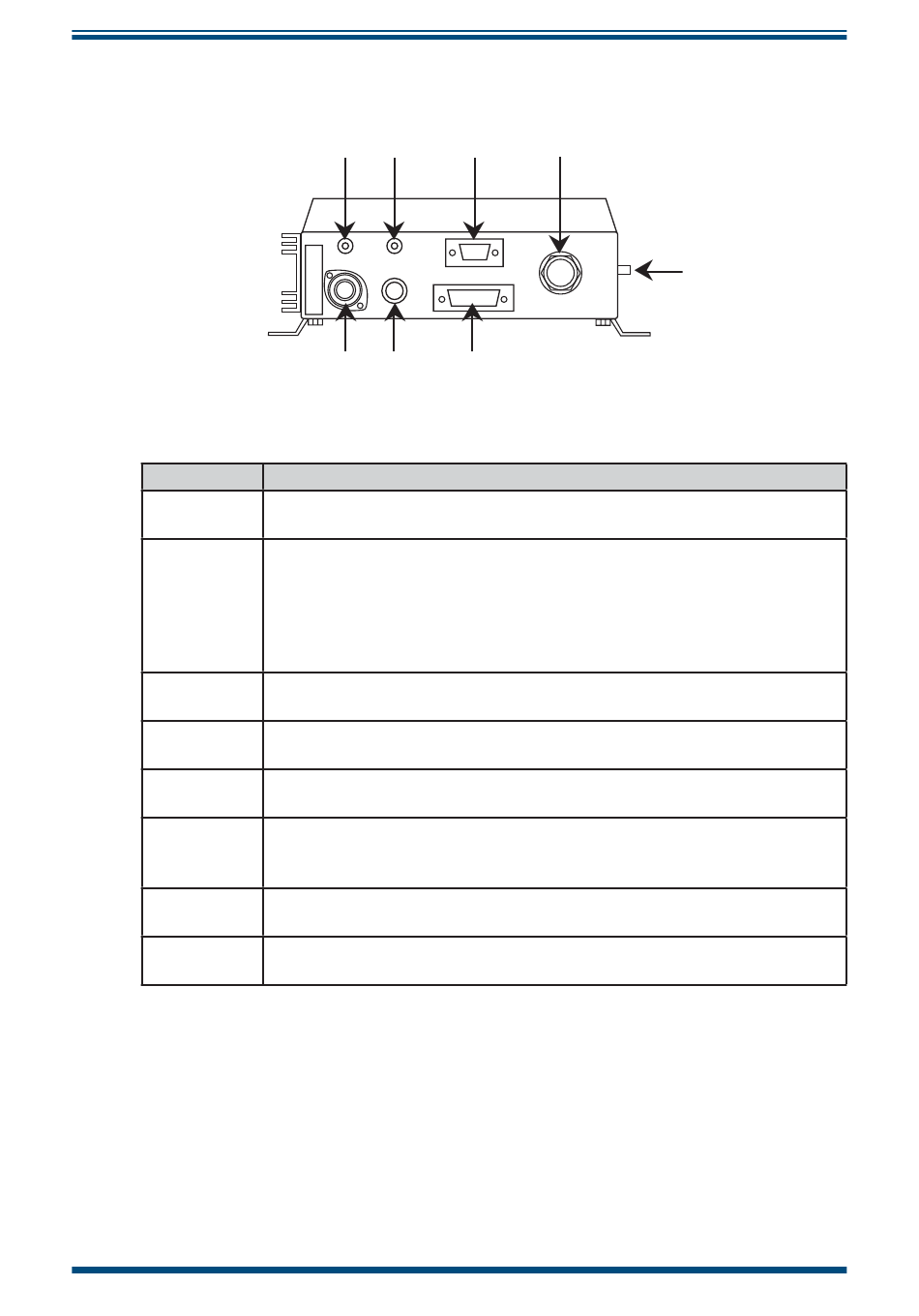

Beschreibung
Betriebsanzeige-LED
Zeigt, dass Optidew angeschaltet ist.
Status-LED
Dauerhaftes Leuchten zeigt die Betriebsart DCC oder DATA HOLD an.
Blinken deutet auf einen Fehler der Optik hin. Normalerweise bedeutet
dies, dass der Spiegel gereinigt werden muss. Danach muss der
Spiegelzustand während eines DCC-Zyklus zurückgesetzt werden. Siehe
Kapitel 5 für weitere Informationen.
Serielle Schnittstelle
Für digitale serielle Kommunikation. Siehe Kapitel 2.4.
Sensoranschluss
Hier kann der Optidew-Sensor über das Sensorkabel angeschlossen werden.
Montageanschluss
Für Version mit integriertem Sensor.
Netzanschluss
Universelle Spannungsquelle 90 bis 264 VAC oder 127 bis 370 VDC, 47
bis 440 Hz
Temperaturanschluss
Zum Anschluss eines Remote-PT100-Temperaturfühlers.
Anschluss für Strom- und Relaisausgänge
Zwei Stromausgänge und zwei Relaisanschlüsse. Siehe Kapitel 2.3.
3
4
8
97430 Issue 1.2, Dezember 2017
5
