INSTALLATION

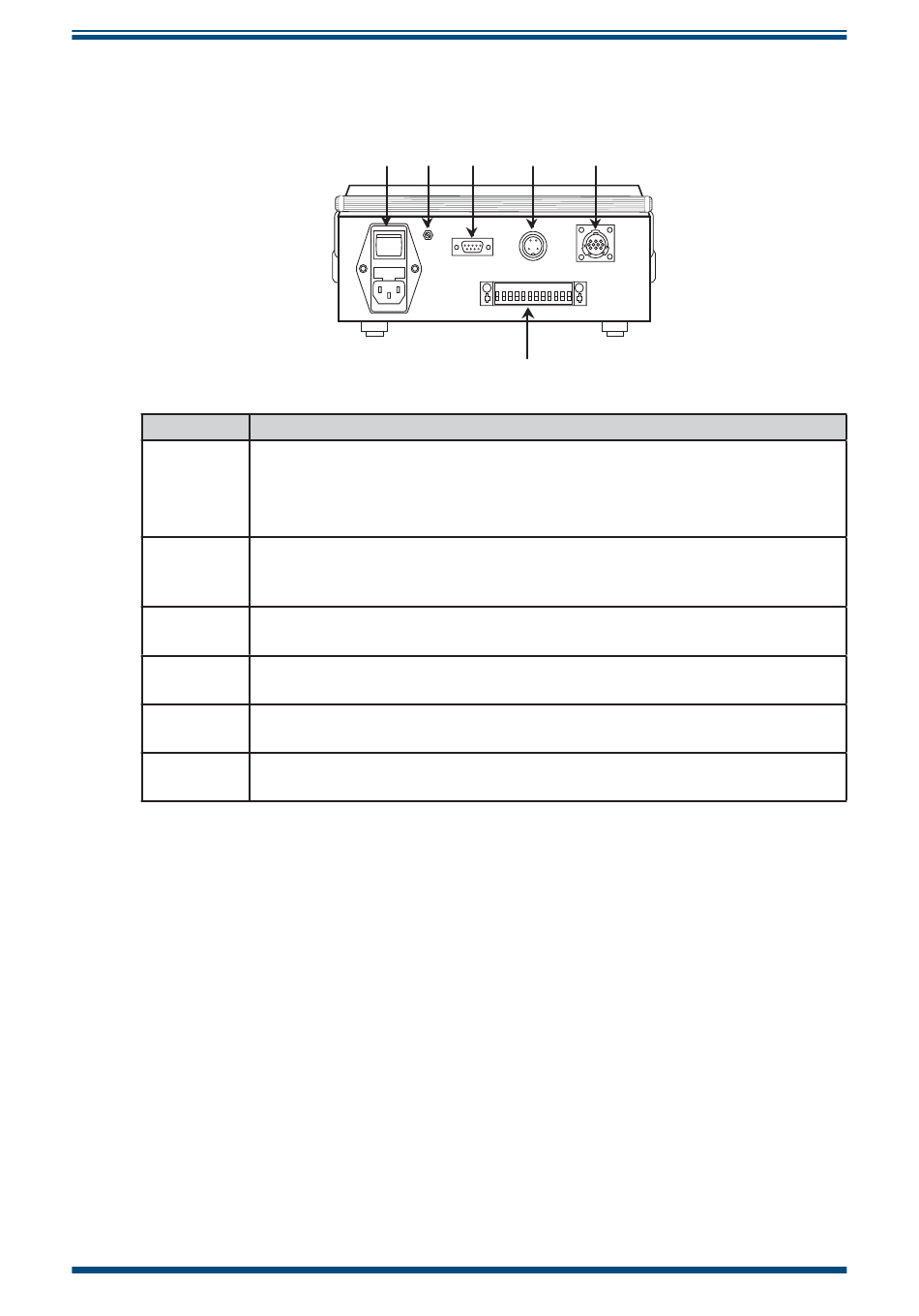

Rückseite
Nummer
1
2
3
4
5
6
7
1
2
Beschreibung
Universelle Spannungsquelle 90 bis 264 VAC oder 127 bis 370 VDC, 47
bis 440 Hz
Mit integriertem EIN-/AUS-Schalter und Sicherungshalter.
Sicherung: 2A, fl ink, Glas, 20 x 5 mm
Spiegelzustand – Potentiometer
Zur Anpassung des Spiegelzustands während eines DCC-Zyklus. Siehe
Kapitel 3.3.7.
Serielle Schnittstelle
Für digitale serielle Kommunikation. Siehe Kapitel 2.4.
Temperaturanschluss
Zum Anschluss eines Remote-PT100-Temperaturfühlers.
Sensoranschluss
Hier kann der Optidew-Sensor über das Sensorkabel angeschlossen werden..
Anschluss für Strom- und Relaisausgänge
Zwei Stromausgänge und zwei Relaisanschlüsse. Siehe Kapitel 2.3.
Bedienungsanleitung Optidew-Serie
4
5
3
6
97430 Issue 1.2, Dezember 2017
