Bedienungsanleitung Optidew-Serie
HINWEIS: Beim Öffnen des Fensters „Parameter setup" werden die Werte
im Fenster „Virtual Hygrometer" eingefroren. Damit die Software wieder in den
normalen Anzeigemodus wechselt, muss das Fenster „Parameter setup" geschlossen
werden.
3.4.5

Diagramme und Protokollierung

Durch Klicken auf die Schaltfläche Chart/log im Fenster „Virtual Hygrometer" wird das
Fenster „Chart / log control panel" geöffnet.
In der Standardkonfiguration wird das Diagramm mit dem Taupunkt, der Temperatur
und der relativen Feuchte angezeigt. gm-3, gkg-1 und ∆ (t – t ) können durch Markieren
der entsprechenden Kontrollkästchen hinzugefügt werden.
Im Bereich Global kann ein Intervall für die Aktualisierung des Diagramms und
Protokolls von mindestens 5 Sekunden bis zu maximal einer Stunde gewählt werden.
Dies bietet die Möglichkeit, die Spiegeltemperatur auch im DCC- und DATA HOLD-Modus
zu protokollieren oder den Messwert während dieser Modi einzufrieren und somit im
Diagramm die eingefrorenen Daten anzuzeigen.
Um gemessene und berechnete Feuchtewerte in einer Datei zur späteren Auswertung zu
protokollieren, markieren Sie das Kontrollkästchen im Bereich Logging, klicken Sie auf
die Schaltfläche Browse und geben Sie einen Dateinamen ein. Wird keine Protokolldatei
benötigt, deaktiviert man einfach das Kontrollkästchen.
Zum
Ausführen
Diagrammdarstellung klicken Sie auf die entsprechenden Schaltflächen.
Durch Klicken auf die Schaltfläche Run wird das in Abbildung 7 gezeigte Diagramm
aufgerufen. Im Diagramm erscheinen die gemessenen und berechneten Feuchtewerte,
die im Bereich Chart gewählt wurden zur leichteren Identifizierung jeweils in einer
spezifischen Farbe für jeden Wert. Skalieren, zoomen und scrollen von X- und Y-Achse
des Diagramms funktioniert über die Drop-Down-Einträge im Fenster „Chart settings".
Dieses wird durch Klicken auf die Schaltfläche Chart Settings im Fenster „Chart"
aufgerufen.
Michell Instruments

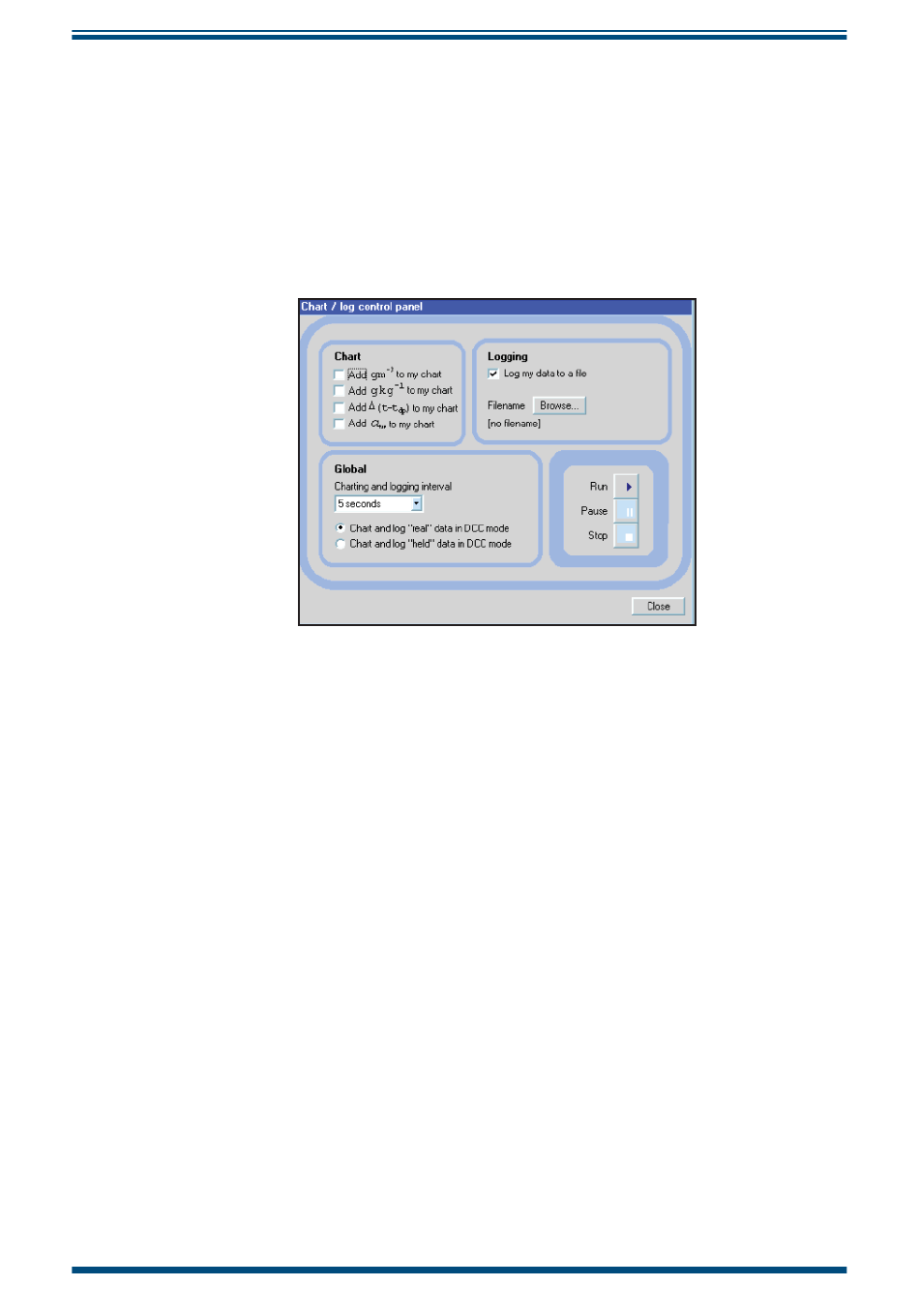

Abbildung 7 Fenster „Chart / log control panel"
(Run),
Unterbrechen
(Pause)
oder
Beenden
BETRIEB
(Stop)
der
22
