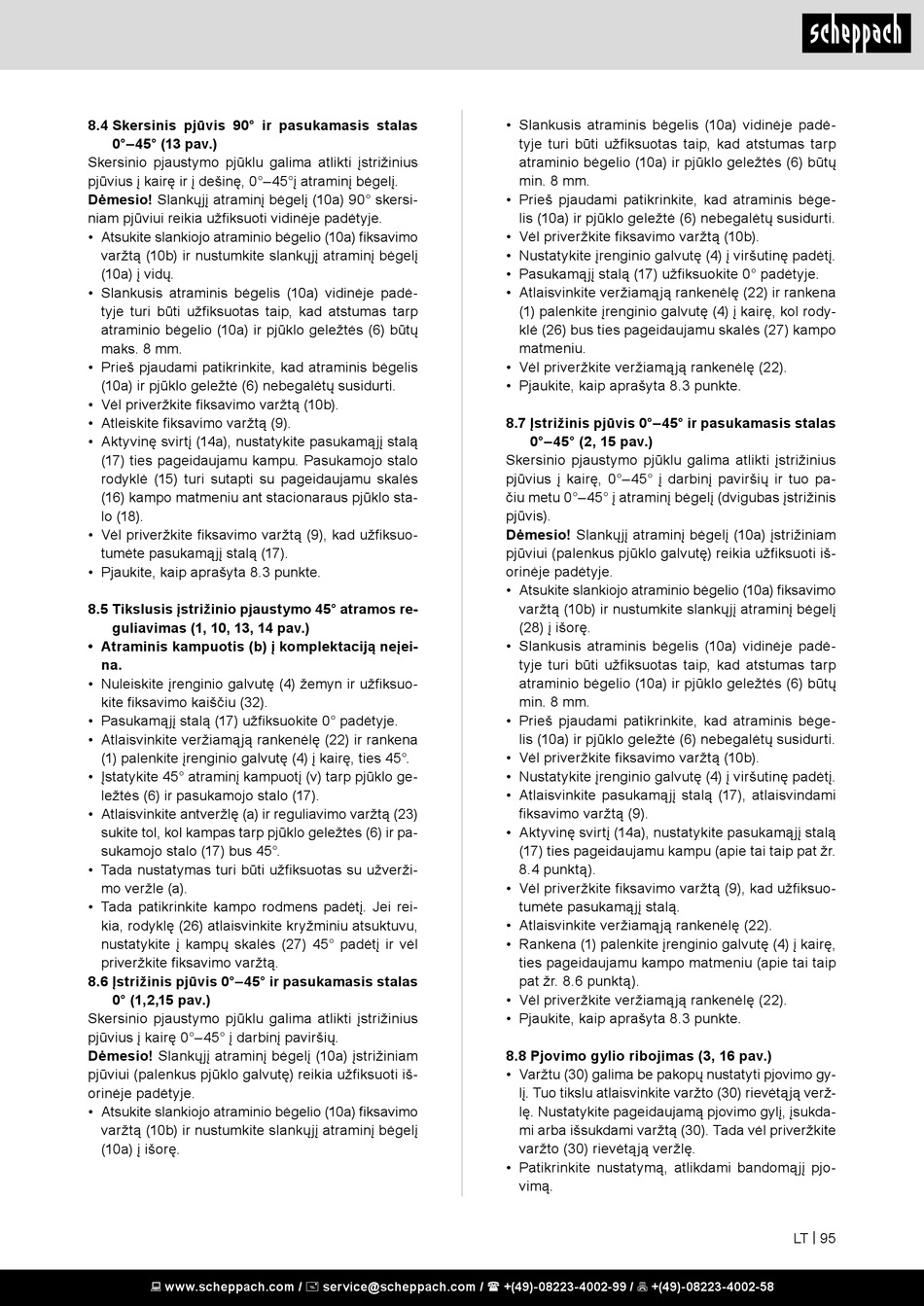

Scheppach HM90SL Original Bedienungsanleitung Seite 95

8.4 Skersinis pjūvis 90° ir pasukamasis stalas
0°–45° (13 pav.)
Skersinio pjaustymo pjūklu galima atlikti įstrižinius
pjūvius į kairę ir į dešinę, 0°–45°į atraminį bėgelį.
Dėmesio! Slankųjį atraminį bėgelį (10a) 90° skersi-
niam pjūviui reikia užfiksuoti vidinėje padėtyje.
• Atsukite slankiojo atraminio bėgelio (10a) fiksavimo
varžtą (10b) ir nustumkite slankųjį atraminį bėgelį
(10a) į vidų.
• Slankusis atraminis bėgelis (10a) vidinėje padė-
tyje turi būti užfiksuotas taip, kad atstumas tarp
atraminio bėgelio (10a) ir pjūklo geležtės (6) būtų
maks. 8 mm.
• Prieš pjaudami patikrinkite, kad atraminis bėgelis
(10a) ir pjūklo geležtė (6) nebegalėtų susidurti.
• Vėl priveržkite fiksavimo varžtą (10b).
• Atleiskite fiksavimo varžtą (9).
• Aktyvinę svirtį (14a), nustatykite pasukamąjį stalą
(17) ties pageidaujamu kampu. Pasukamojo stalo
rodyklė (15) turi sutapti su pageidaujamu skalės
(16) kampo matmeniu ant stacionaraus pjūklo sta-
lo (18).
• Vėl priveržkite fiksavimo varžtą (9), kad užfiksuo-
tumėte pasukamąjį stalą (17).
• Pjaukite, kaip aprašyta 8.3 punkte.
8.5 Tikslusis įstrižinio pjaustymo 45° atramos re-
guliavimas (1, 10, 13, 14 pav.)
• Atraminis kampuotis (b) į komplektaciją neįei-
na.
• Nuleiskite įrenginio galvutę (4) žemyn ir užfiksuo-
kite fiksavimo kaiščiu (32).
• Pasukamąjį stalą (17) užfiksuokite 0° padėtyje.
• Atlaisvinkite veržiamąją rankenėlę (22) ir rankena
(1) palenkite įrenginio galvutę (4) į kairę, ties 45°.
• Įstatykite 45° atraminį kampuotį (v) tarp pjūklo ge-
ležtės (6) ir pasukamojo stalo (17).
• Atlaisvinkite antveržlę (a) ir reguliavimo varžtą (23)
sukite tol, kol kampas tarp pjūklo geležtės (6) ir pa-
sukamojo stalo (17) bus 45°.
• Tada nustatymas turi būti užfiksuotas su užverži-
mo veržle (a).
• Tada patikrinkite kampo rodmens padėtį. Jei rei-
kia, rodyklę (26) atlaisvinkite kryžminiu atsuktuvu,
nustatykite į kampų skalės (27) 45° padėtį ir vėl
priveržkite fiksavimo varžtą.
8.6 Įstrižinis pjūvis 0°–45° ir pasukamasis stalas
0° (1,2,15 pav.)
Skersinio pjaustymo pjūklu galima atlikti įstrižinius
pjūvius į kairę 0°–45° į darbinį paviršių.
Dėmesio! Slankųjį atraminį bėgelį (10a) įstrižiniam
pjūviui (palenkus pjūklo galvutę) reikia užfiksuoti iš-
orinėje padėtyje.
• Atsukite slankiojo atraminio bėgelio (10a) fiksavimo
varžtą (10b) ir nustumkite slankųjį atraminį bėgelį
(10a) į išorę.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
• Slankusis atraminis bėgelis (10a) vidinėje padė-
tyje turi būti užfiksuotas taip, kad atstumas tarp
atraminio bėgelio (10a) ir pjūklo geležtės (6) būtų
min. 8 mm.
• Prieš pjaudami patikrinkite, kad atraminis bėge-
lis (10a) ir pjūklo geležtė (6) nebegalėtų susidurti.
• Vėl priveržkite fiksavimo varžtą (10b).
• Nustatykite įrenginio galvutę (4) į viršutinę padėtį.
• Pasukamąjį stalą (17) užfiksuokite 0° padėtyje.
• Atlaisvinkite veržiamąją rankenėlę (22) ir rankena
(1) palenkite įrenginio galvutę (4) į kairę, kol rody-
klė (26) bus ties pageidaujamu skalės (27) kampo
matmeniu.
• Vėl priveržkite veržiamąją rankenėlę (22).
• Pjaukite, kaip aprašyta 8.3 punkte.
8.7 Įstrižinis pjūvis 0°–45° ir pasukamasis stalas
0°–45° (2, 15 pav.)
Skersinio pjaustymo pjūklu galima atlikti įstrižinius
pjūvius į kairę, 0°–45° į darbinį paviršių ir tuo pa-
čiu metu 0°–45° į atraminį bėgelį (dvigubas įstrižinis
pjūvis).
Dėmesio! Slankųjį atraminį bėgelį (10a) įstrižiniam
pjūviui (palenkus pjūklo galvutę) reikia užfiksuoti iš-
orinėje padėtyje.
• Atsukite slankiojo atraminio bėgelio (10a) fiksavimo
varžtą (10b) ir nustumkite slankųjį atraminį bėgelį
(28) į išorę.
• Slankusis atraminis bėgelis (10a) vidinėje padė-
tyje turi būti užfiksuotas taip, kad atstumas tarp
atraminio bėgelio (10a) ir pjūklo geležtės (6) būtų
min. 8 mm.
• Prieš pjaudami patikrinkite, kad atraminis bėge-
lis (10a) ir pjūklo geležtė (6) nebegalėtų susidurti.
• Vėl priveržkite fiksavimo varžtą (10b).
• Nustatykite įrenginio galvutę (4) į viršutinę padėtį.
• Atlaisvinkite pasukamąjį stalą (17), atlaisvindami
fiksavimo varžtą (9).
• Aktyvinę svirtį (14a), nustatykite pasukamąjį stalą
(17) ties pageidaujamu kampu (apie tai taip pat žr.
8.4 punktą).
• Vėl priveržkite fiksavimo varžtą (9), kad užfiksuo-
tumėte pasukamąjį stalą.
• Atlaisvinkite veržiamąją rankenėlę (22).
• Rankena (1) palenkite įrenginio galvutę (4) į kairę,
ties pageidaujamu kampo matmeniu (apie tai taip
pat žr. 8.6 punktą).
• Vėl priveržkite veržiamąją rankenėlę (22).
• Pjaukite, kaip aprašyta 8.3 punkte.
8.8 Pjovimo gylio ribojimas (3, 16 pav.)
• Varžtu (30) galima be pakopų nustatyti pjovimo gy-
lį. Tuo tikslu atlaisvinkite varžto (30) rievėtąją verž-
lę. Nustatykite pageidaujamą pjovimo gylį, įsukda-
mi arba išsukdami varžtą (30). Tada vėl priveržkite
varžto (30) rievėtąją veržlę.
• Patikrinkite nustatymą, atlikdami bandomąjį pjo-
vimą.
