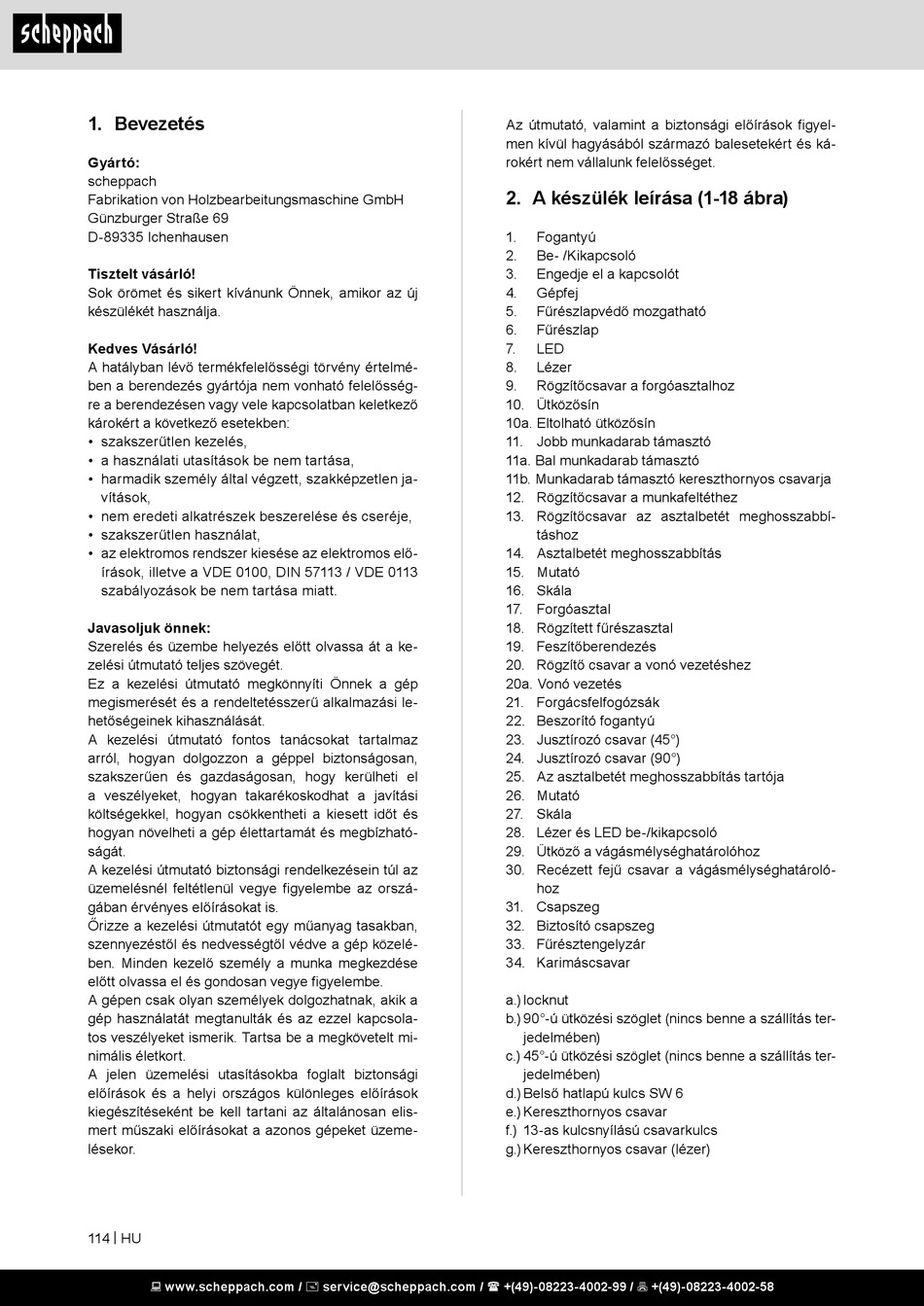

1. Bevezetés
Gyártó:
scheppach
Fabrikation von Holzbearbeitungsmaschine GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Tisztelt vásárló!
Sok örömet és sikert kívánunk Önnek, amikor az új
készülékét használja.
Kedves Vásárló!
A hatályban lévő termékfelelősségi törvény értelmé-
ben a berendezés gyártója nem vonható felelősség-
re a berendezésen vagy vele kapcsolatban keletkező
károkért a következő esetekben:
• szakszerűtlen kezelés,
• a használati utasítások be nem tartása,
• harmadik személy által végzett, szakképzetlen ja-
vítások,
• nem eredeti alkatrészek beszerelése és cseréje,
• szakszerűtlen használat,
• az elektromos rendszer kiesése az elektromos elő-
írások, illetve a VDE 0100, DIN 57113 / VDE 0113
szabályozások be nem tartása miatt.
Javasoljuk önnek:
Szerelés és üzembe helyezés előtt olvassa át a ke-
zelési útmutató teljes szövegét.
Ez a kezelési útmutató megkönnyíti Önnek a gép
megismerését és a rendeltetésszerű alkalmazási le-
hetőségeinek kihasználását.
A kezelési útmutató fontos tanácsokat tartalmaz
arról, hogyan dolgozzon a géppel biztonságosan,
szakszerűen és gazdaságosan, hogy kerülheti el
a veszélyeket, hogyan takarékoskodhat a javítási
költségekkel, hogyan csökkentheti a kiesett időt és
hogyan növelheti a gép élettartamát és megbízható-
ságát.
A kezelési útmutató biztonsági rendelkezésein túl az
üzemelésnél feltétlenül vegye figyelembe az orszá-
gában érvényes előírásokat is.
Őrizze a kezelési útmutatót egy műanyag tasakban,
szennyezéstől és nedvességtől védve a gép közelé-
ben. Minden kezelő személy a munka megkezdése
előtt olvassa el és gondosan vegye figyelembe.
A gépen csak olyan személyek dolgozhatnak, akik a
gép használatát megtanulták és az ezzel kapcsola-
tos veszélyeket ismerik. Tartsa be a megkövetelt mi-
nimális életkort.
A jelen üzemelési utasításokba foglalt biztonsági
előírások és a helyi országos különleges előírások
kiegészítéseként be kell tartani az általánosan elis-
mert műszaki előírásokat a azonos gépeket üzeme-
lésekor.
114 | HU
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Az útmutató, valamint a biztonsági előírások figyel-
men kívül hagyásából származó balesetekért és ká-
rokért nem vállalunk felelősséget.
2. A készülék leírása (1-18 ábra)
1. Fogantyú
2. Be- /Kikapcsoló
3. Engedje el a kapcsolót
4. Gépfej
5. Fűrészlapvédő mozgatható
6. Fűrészlap
7. LED
8. Lézer
9. Rögzítőcsavar a forgóasztalhoz
10. Ütközősín
10a. Eltolható ütközősín
11. Jobb munkadarab támasztó
11a. Bal munkadarab támasztó
11b. Munkadarab támasztó kereszthornyos csavarja
12. Rögzítőcsavar a munkafeltéthez
13. Rögzítőcsavar az asztalbetét meghosszabbí-
táshoz
14. Asztalbetét meghosszabbítás
15. Mutató
16. Skála
17. Forgóasztal
18. Rögzített fűrészasztal
19. Feszítőberendezés
20. Rögzítő csavar a vonó vezetéshez
20a. Vonó vezetés
21. Forgácsfelfogózsák
22. Beszorító fogantyú
23. Jusztírozó csavar (45°)
24. Jusztírozó csavar (90°)
25. Az asztalbetét meghosszabbítás tartója
26. Mutató
27. Skála
28. Lézer és LED be-/kikapcsoló
29. Ütköző a vágásmélységhatárolóhoz
30. Recézett fejű csavar a vágásmélységhatároló-
hoz
31. Csapszeg
32. Biztosító csapszeg
33. Fűrésztengelyzár
34. Karimáscsavar
a.) locknut
b.) 90°-ú ütközési szöglet (nincs benne a szállítás ter-
jedelmében)
c.) 45°-ú ütközési szöglet (nincs benne a szállítás ter-
jedelmében)
d.) Belső hatlapú kulcs SW 6
e.) Kereszthornyos csavar
f.) 13-as kulcsnyílású csavarkulcs
g.) Kereszthornyos csavar (lézer)
