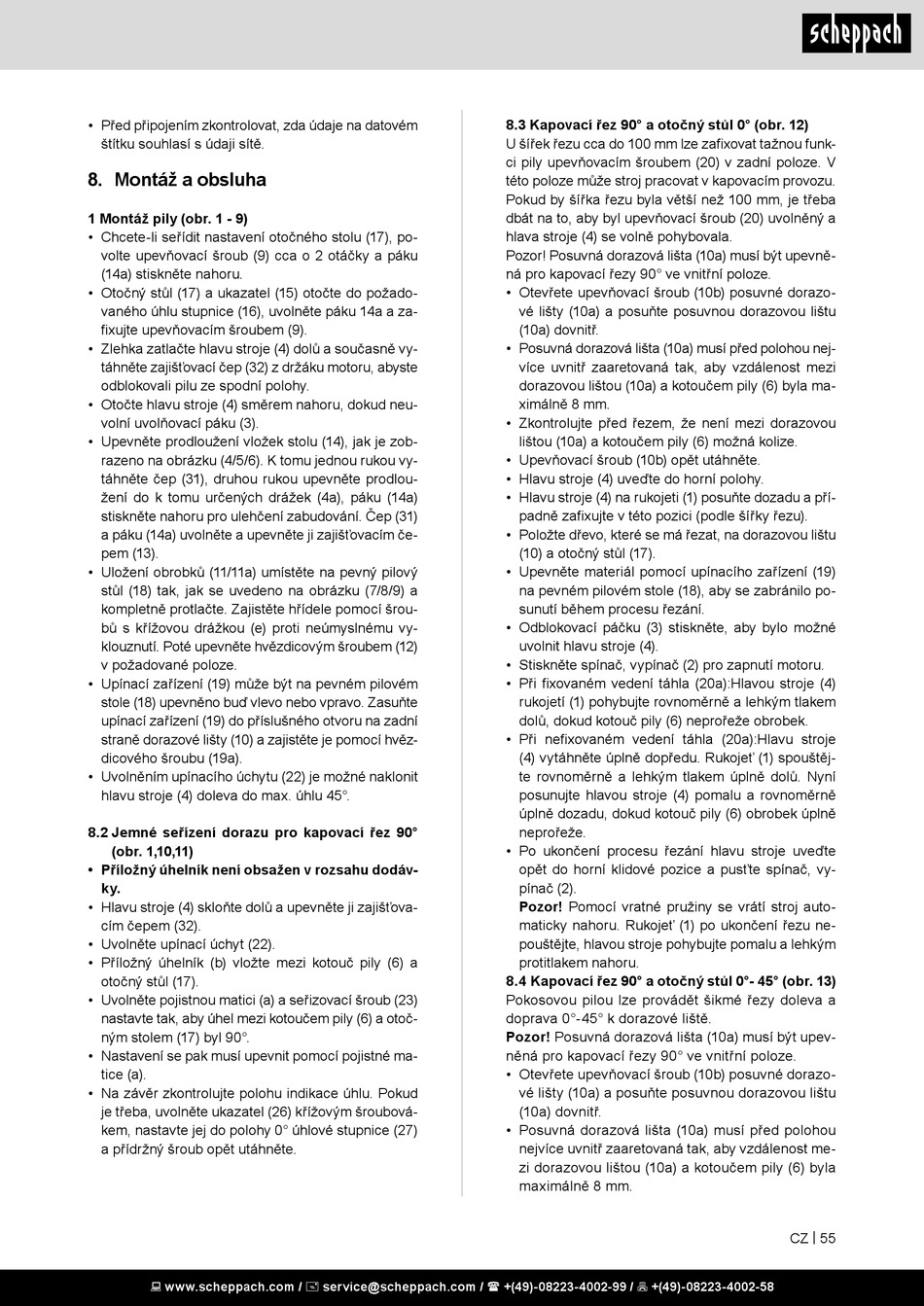

• Před připojením zkontrolovat, zda údaje na datovém
štítku souhlasí s údaji sítě.
8. Montáž a obsluha
1 Montáž pily (obr. 1 - 9)
• Chcete-li seřídit nastavení otočného stolu (17), po-
volte upevňovací šroub (9) cca o 2 otáčky a páku
(14a) stiskněte nahoru.
• Otočný stůl (17) a ukazatel (15) otočte do požado-
vaného úhlu stupnice (16), uvolněte páku 14a a za-
fixujte upevňovacím šroubem (9).
• Zlehka zatlačte hlavu stroje (4) dolů a současně vy-
táhněte zajišťovací čep (32) z držáku motoru, abyste
odblokovali pilu ze spodní polohy.
• Otočte hlavu stroje (4) směrem nahoru, dokud neu-
volní uvolňovací páku (3).
• Upevněte prodloužení vložek stolu (14), jak je zob-
razeno na obrázku (4/5/6). K tomu jednou rukou vy-
táhněte čep (31), druhou rukou upevněte prodlou-
žení do k tomu určených drážek (4a), páku (14a)
stiskněte nahoru pro ulehčení zabudování. Čep (31)
a páku (14a) uvolněte a upevněte ji zajišťovacím če-
pem (13).
• Uložení obrobků (11/11a) umístěte na pevný pilový
stůl (18) tak, jak se uvedeno na obrázku (7/8/9) a
kompletně protlačte. Zajistěte hřídele pomocí šrou-
bů s křížovou drážkou (e) proti neúmyslnému vy-
klouznutí. Poté upevněte hvězdicovým šroubem (12)
v požadované poloze.
• Upínací zařízení (19) může být na pevném pilovém
stole (18) upevněno buď vlevo nebo vpravo. Zasuňte
upínací zařízení (19) do příslušného otvoru na zadní
straně dorazové lišty (10) a zajistěte je pomocí hvěz-
dicového šroubu (19a).
• Uvolněním upínacího úchytu (22) je možné naklonit
hlavu stroje (4) doleva do max. úhlu 45°.
8.2 Jemné seřízení dorazu pro kapovací řez 90°
(obr. 1,10,11)
• Příložný úhelník není obsažen v rozsahu dodáv-
ky.
• Hlavu stroje (4) skloňte dolů a upevněte ji zajišťova-
cím čepem (32).
• Uvolněte upínací úchyt (22).
• Příložný úhelník (b) vložte mezi kotouč pily (6) a
otočný stůl (17).
• Uvolněte pojistnou matici (a) a seřizovací šroub (23)
nastavte tak, aby úhel mezi kotoučem pily (6) a otoč-
ným stolem (17) byl 90°.
• Nastavení se pak musí upevnit pomocí pojistné ma-
tice (a).
• Na závěr zkontrolujte polohu indikace úhlu. Pokud
je třeba, uvolněte ukazatel (26) křížovým šroubová-
kem, nastavte jej do polohy 0° úhlové stupnice (27)
a přídržný šroub opět utáhněte.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
8.3 Kapovací řez 90° a otočný stůl 0° (obr. 12)
U šířek řezu cca do 100 mm lze zafixovat tažnou funk-
ci pily upevňovacím šroubem (20) v zadní poloze. V
této poloze může stroj pracovat v kapovacím provozu.
Pokud by šířka řezu byla větší než 100 mm, je třeba
dbát na to, aby byl upevňovací šroub (20) uvolněný a
hlava stroje (4) se volně pohybovala.
Pozor! Posuvná dorazová lišta (10a) musí být upevně-
ná pro kapovací řezy 90° ve vnitřní poloze.
• Otevřete upevňovací šroub (10b) posuvné dorazo-
vé lišty (10a) a posuňte posuvnou dorazovou lištu
(10a) dovnitř.
• Posuvná dorazová lišta (10a) musí před polohou nej-
více uvnitř zaaretovaná tak, aby vzdálenost mezi
dorazovou lištou (10a) a kotoučem pily (6) byla ma-
ximálně 8 mm.
• Zkontrolujte před řezem, že není mezi dorazovou
lištou (10a) a kotoučem pily (6) možná kolize.
• Upevňovací šroub (10b) opět utáhněte.
• Hlavu stroje (4) uveďte do horní polohy.
• Hlavu stroje (4) na rukojeti (1) posuňte dozadu a pří-
padně zafixujte v této pozici (podle šířky řezu).
• Položte dřevo, které se má řezat, na dorazovou lištu
(10) a otočný stůl (17).
• Upevněte materiál pomocí upínacího zařízení (19)
na pevném pilovém stole (18), aby se zabránilo po-
sunutí během procesu řezání.
• Odblokovací páčku (3) stiskněte, aby bylo možné
uvolnit hlavu stroje (4).
• Stiskněte spínač, vypínač (2) pro zapnutí motoru.
• Při fixovaném vedení táhla (20a):Hlavou stroje (4)
rukojetí (1) pohybujte rovnoměrně a lehkým tlakem
dolů, dokud kotouč pily (6) neprořeže obrobek.
• Při nefixovaném vedení táhla (20a):Hlavu stroje
(4) vytáhněte úplně dopředu. Rukojeť (1) spouštěj-
te rovnoměrně a lehkým tlakem úplně dolů. Nyní
posunujte hlavou stroje (4) pomalu a rovnoměrně
úplně dozadu, dokud kotouč pily (6) obrobek úplně
neprořeže.
• Po ukončení procesu řezání hlavu stroje uveďte
opět do horní klidové pozice a pusťte spínač, vy-
pínač (2).
Pozor! Pomocí vratné pružiny se vrátí stroj auto-
maticky nahoru. Rukojeť (1) po ukončení řezu ne-
pouštějte, hlavou stroje pohybujte pomalu a lehkým
protitlakem nahoru.
8.4 Kapovací řez 90° a otočný stůl 0°- 45° (obr. 13)
Pokosovou pilou lze provádět šikmé řezy doleva a
doprava 0°-45° k dorazové liště.
Pozor! Posuvná dorazová lišta (10a) musí být upev-
něná pro kapovací řezy 90° ve vnitřní poloze.
• Otevřete upevňovací šroub (10b) posuvné dorazo-
vé lišty (10a) a posuňte posuvnou dorazovou lištu
(10a) dovnitř.
• Posuvná dorazová lišta (10a) musí před polohou
nejvíce uvnitř zaaretovaná tak, aby vzdálenost me-
zi dorazovou lištou (10a) a kotoučem pily (6) byla
maximálně 8 mm.
