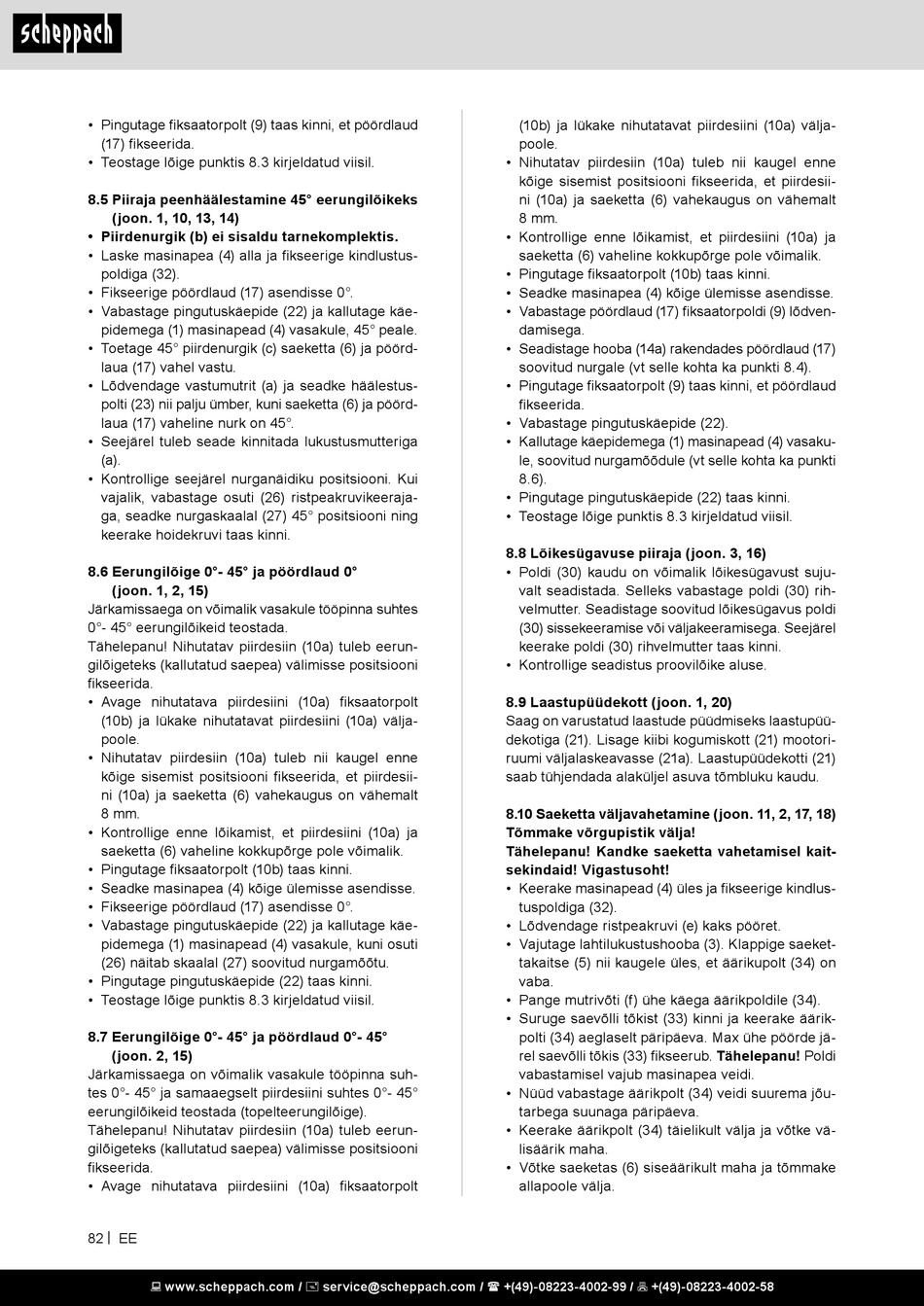

Scheppach HM90SL Original Bedienungsanleitung Seite 82

• Pingutage fiksaatorpolt (9) taas kinni, et pöördlaud
(17) fikseerida.
• Teostage lõige punktis 8.3 kirjeldatud viisil.
8.5 Piiraja peenhäälestamine 45° eerungilõikeks
(joon. 1, 10, 13, 14)
• Piirdenurgik (b) ei sisaldu tarnekomplektis.
• Laske masinapea (4) alla ja fikseerige kindlustus-
poldiga (32).
• Fikseerige pöördlaud (17) asendisse 0°.
• Vabastage pingutuskäepide (22) ja kallutage käe-
pidemega (1) masinapead (4) vasakule, 45° peale.
• Toetage 45° piirdenurgik (c) saeketta (6) ja pöörd-
laua (17) vahel vastu.
• Lõdvendage vastumutrit (a) ja seadke häälestus-
polti (23) nii palju ümber, kuni saeketta (6) ja pöörd-
laua (17) vaheline nurk on 45°.
• Seejärel tuleb seade kinnitada lukustusmutteriga
(a).
• Kontrollige seejärel nurganäidiku positsiooni. Kui
vajalik, vabastage osuti (26) ristpeakruvikeeraja-
ga, seadke nurgaskaalal (27) 45° positsiooni ning
keerake hoidekruvi taas kinni.
8.6 Eerungilõige 0°- 45° ja pöördlaud 0°
(joon. 1, 2, 15)
Järkamissaega on võimalik vasakule tööpinna suhtes
0°- 45° eerungilõikeid teostada.
Tähelepanu! Nihutatav piirdesiin (10a) tuleb eerun-
gilõigeteks (kallutatud saepea) välimisse positsiooni
fikseerida.
• Avage nihutatava piirdesiini (10a) fiksaatorpolt
(10b) ja lükake nihutatavat piirdesiini (10a) välja-
poole.
• Nihutatav piirdesiin (10a) tuleb nii kaugel enne
kõige sisemist positsiooni fikseerida, et piirdesii-
ni (10a) ja saeketta (6) vahekaugus on vähemalt
8 mm.
• Kontrollige enne lõikamist, et piirdesiini (10a) ja
saeketta (6) vaheline kokkupõrge pole võimalik.
• Pingutage fiksaatorpolt (10b) taas kinni.
• Seadke masinapea (4) kõige ülemisse asendisse.
• Fikseerige pöördlaud (17) asendisse 0°.
• Vabastage pingutuskäepide (22) ja kallutage käe-
pidemega (1) masinapead (4) vasakule, kuni osuti
(26) näitab skaalal (27) soovitud nurgamõõtu.
• Pingutage pingutuskäepide (22) taas kinni.
• Teostage lõige punktis 8.3 kirjeldatud viisil.
8.7 Eerungilõige 0°- 45° ja pöördlaud 0°- 45°
(joon. 2, 15)
Järkamissaega on võimalik vasakule tööpinna suh-
tes 0°- 45° ja samaaegselt piirdesiini suhtes 0°- 45°
eerungilõikeid teostada (topelteerungilõige).
Tähelepanu! Nihutatav piirdesiin (10a) tuleb eerun-
gilõigeteks (kallutatud saepea) välimisse positsiooni
fikseerida.
• Avage nihutatava piirdesiini (10a) fiksaatorpolt
82 | EE
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
(10b) ja lükake nihutatavat piirdesiini (10a) välja-
poole.
• Nihutatav piirdesiin (10a) tuleb nii kaugel enne
kõige sisemist positsiooni fikseerida, et piirdesii-
ni (10a) ja saeketta (6) vahekaugus on vähemalt
8 mm.
• Kontrollige enne lõikamist, et piirdesiini (10a) ja
saeketta (6) vaheline kokkupõrge pole võimalik.
• Pingutage fiksaatorpolt (10b) taas kinni.
• Seadke masinapea (4) kõige ülemisse asendisse.
• Vabastage pöördlaud (17) fiksaatorpoldi (9) lõdven-
damisega.
• Seadistage hooba (14a) rakendades pöördlaud (17)
soovitud nurgale (vt selle kohta ka punkti 8.4).
• Pingutage fiksaatorpolt (9) taas kinni, et pöördlaud
fikseerida.
• Vabastage pingutuskäepide (22).
• Kallutage käepidemega (1) masinapead (4) vasaku-
le, soovitud nurgamõõdule (vt selle kohta ka punkti
8.6).
• Pingutage pingutuskäepide (22) taas kinni.
• Teostage lõige punktis 8.3 kirjeldatud viisil.
8.8 Lõikesügavuse piiraja (joon. 3, 16)
• Poldi (30) kaudu on võimalik lõikesügavust suju-
valt seadistada. Selleks vabastage poldi (30) rih-
velmutter. Seadistage soovitud lõikesügavus poldi
(30) sissekeeramise või väljakeeramisega. Seejärel
keerake poldi (30) rihvelmutter taas kinni.
• Kontrollige seadistus proovilõike aluse.
8.9 Laastupüüdekott (joon. 1, 20)
Saag on varustatud laastude püüdmiseks laastupüü-
dekotiga (21). Lisage kiibi kogumiskott (21) mootori-
ruumi väljalaskeavasse (21a). Laastupüüdekotti (21)
saab tühjendada alaküljel asuva tõmbluku kaudu.
8.10 Saeketta väljavahetamine (joon. 11, 2, 17, 18)
Tõmmake võrgupistik välja!
Tähelepanu! Kandke saeketta vahetamisel kait-
sekindaid! Vigastusoht!
• Keerake masinapead (4) üles ja fikseerige kindlus-
tuspoldiga (32).
• Lõdvendage ristpeakruvi (e) kaks pööret.
• Vajutage lahtilukustushooba (3). Klappige saeket-
takaitse (5) nii kaugele üles, et äärikupolt (34) on
vaba.
• Pange mutrivõti (f) ühe käega äärikpoldile (34).
• Suruge saevõlli tõkist (33) kinni ja keerake äärik-
polti (34) aeglaselt päripäeva. Max ühe pöörde jä-
rel saevõlli tõkis (33) fikseerub. Tähelepanu! Poldi
vabastamisel vajub masinapea veidi.
• Nüüd vabastage äärikpolt (34) veidi suurema jõu-
tarbega suunaga päripäeva.
• Keerake äärikpolt (34) täielikult välja ja võtke vä-
lisäärik maha.
• Võtke saeketas (6) siseäärikult maha ja tõmmake
allapoole välja.
