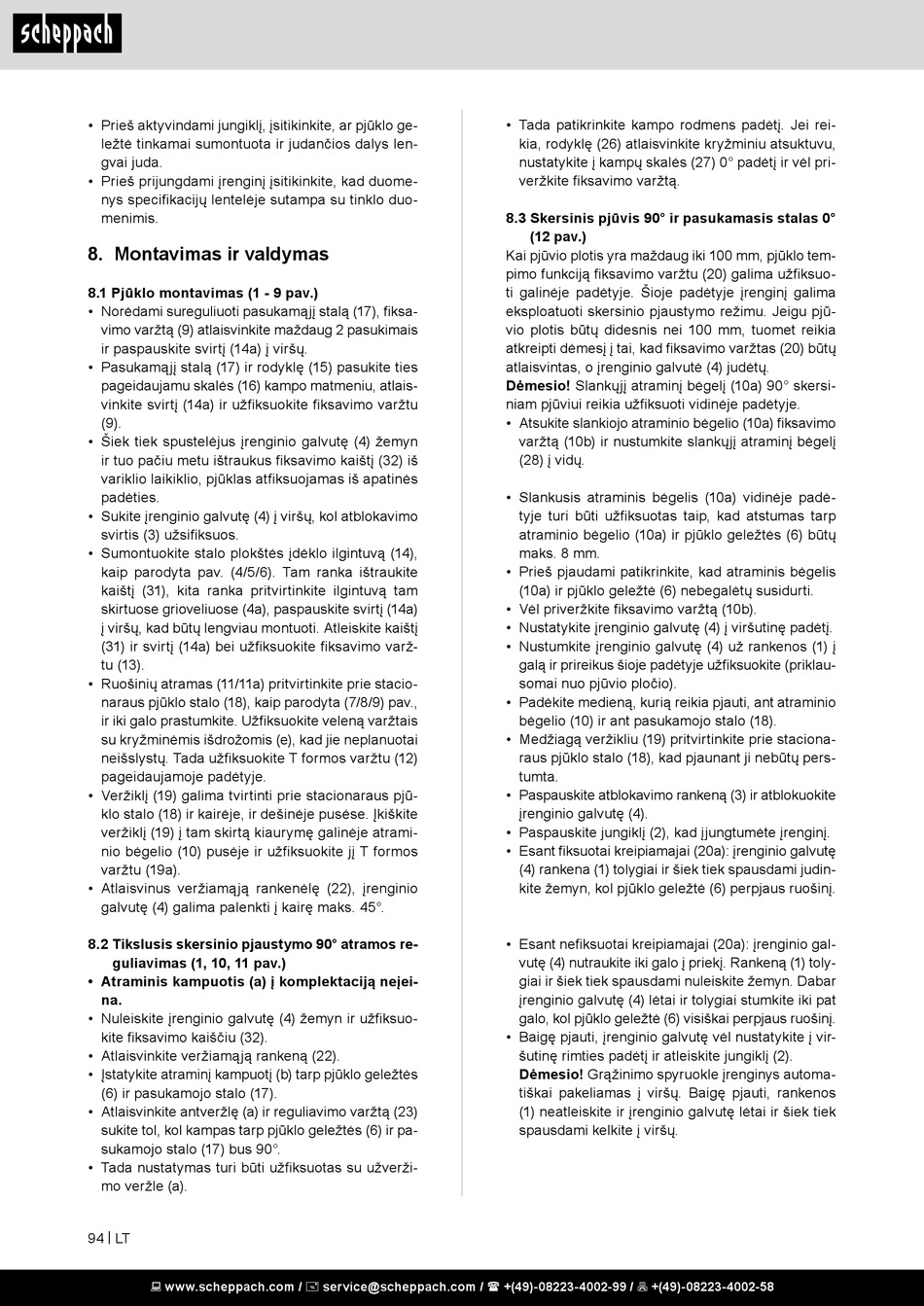

Montavimas Ir Valdymas - Scheppach HM90SL Original Bedienungsanleitung

• Prieš aktyvindami jungiklį, įsitikinkite, ar pjūklo ge-
ležtė tinkamai sumontuota ir judančios dalys len-
gvai juda.
• Prieš prijungdami įrenginį įsitikinkite, kad duome-
nys specifikacijų lentelėje sutampa su tinklo duo-
menimis.

8. Montavimas ir valdymas

8.1 Pjūklo montavimas (1 - 9 pav.)
• Norėdami sureguliuoti pasukamąjį stalą (17), fiksa-
vimo varžtą (9) atlaisvinkite maždaug 2 pasukimais
ir paspauskite svirtį (14a) į viršų.
• Pasukamąjį stalą (17) ir rodyklę (15) pasukite ties
pageidaujamu skalės (16) kampo matmeniu, atlais-
vinkite svirtį (14a) ir užfiksuokite fiksavimo varžtu
(9).
• Šiek tiek spustelėjus įrenginio galvutę (4) žemyn
ir tuo pačiu metu ištraukus fiksavimo kaištį (32) iš
variklio laikiklio, pjūklas atfiksuojamas iš apatinės
padėties.
• Sukite įrenginio galvutę (4) į viršų, kol atblokavimo
svirtis (3) užsifiksuos.
• Sumontuokite stalo plokštės įdėklo ilgintuvą (14),
kaip parodyta pav. (4/5/6). Tam ranka ištraukite
kaištį (31), kita ranka pritvirtinkite ilgintuvą tam
skirtuose grioveliuose (4a), paspauskite svirtį (14a)
į viršų, kad būtų lengviau montuoti. Atleiskite kaištį
(31) ir svirtį (14a) bei užfiksuokite fiksavimo varž-
tu (13).
• Ruošinių atramas (11/11a) pritvirtinkite prie stacio-
naraus pjūklo stalo (18), kaip parodyta (7/8/9) pav.,
ir iki galo prastumkite. Užfiksuokite veleną varžtais
su kryžminėmis išdrožomis (e), kad jie neplanuotai
neišslystų. Tada užfiksuokite T formos varžtu (12)
pageidaujamoje padėtyje.
• Veržiklį (19) galima tvirtinti prie stacionaraus pjū-
klo stalo (18) ir kairėje, ir dešinėje pusėse. Įkiškite
veržiklį (19) į tam skirtą kiaurymę galinėje atrami-
nio bėgelio (10) pusėje ir užfiksuokite jį T formos
varžtu (19a).
• Atlaisvinus veržiamąją rankenėlę (22), įrenginio
galvutę (4) galima palenkti į kairę maks. 45°.
8.2 Tikslusis skersinio pjaustymo 90° atramos re-
guliavimas (1, 10, 11 pav.)
• Atraminis kampuotis (a) į komplektaciją neįei-
na.
• Nuleiskite įrenginio galvutę (4) žemyn ir užfiksuo-
kite fiksavimo kaiščiu (32).
• Atlaisvinkite veržiamąją rankeną (22).
• Įstatykite atraminį kampuotį (b) tarp pjūklo geležtės
(6) ir pasukamojo stalo (17).
• Atlaisvinkite antveržlę (a) ir reguliavimo varžtą (23)
sukite tol, kol kampas tarp pjūklo geležtės (6) ir pa-
sukamojo stalo (17) bus 90°.
• Tada nustatymas turi būti užfiksuotas su užverži-
mo veržle (a).
94 | LT
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
• Tada patikrinkite kampo rodmens padėtį. Jei rei-
kia, rodyklę (26) atlaisvinkite kryžminiu atsuktuvu,
nustatykite į kampų skalės (27) 0° padėtį ir vėl pri-
veržkite fiksavimo varžtą.
8.3 Skersinis pjūvis 90° ir pasukamasis stalas 0°
(12 pav.)
Kai pjūvio plotis yra maždaug iki 100 mm, pjūklo tem-
pimo funkciją fiksavimo varžtu (20) galima užfiksuo-
ti galinėje padėtyje. Šioje padėtyje įrenginį galima
eksploatuoti skersinio pjaustymo režimu. Jeigu pjū-
vio plotis būtų didesnis nei 100 mm, tuomet reikia
atkreipti dėmesį į tai, kad fiksavimo varžtas (20) būtų
atlaisvintas, o įrenginio galvutė (4) judėtų.
Dėmesio! Slankųjį atraminį bėgelį (10a) 90° skersi-
niam pjūviui reikia užfiksuoti vidinėje padėtyje.
• Atsukite slankiojo atraminio bėgelio (10a) fiksavimo
varžtą (10b) ir nustumkite slankųjį atraminį bėgelį
(28) į vidų.
• Slankusis atraminis bėgelis (10a) vidinėje padė-
tyje turi būti užfiksuotas taip, kad atstumas tarp
atraminio bėgelio (10a) ir pjūklo geležtės (6) būtų
maks. 8 mm.
• Prieš pjaudami patikrinkite, kad atraminis bėgelis
(10a) ir pjūklo geležtė (6) nebegalėtų susidurti.
• Vėl priveržkite fiksavimo varžtą (10b).
• Nustatykite įrenginio galvutę (4) į viršutinę padėtį.
• Nustumkite įrenginio galvutę (4) už rankenos (1) į
galą ir prireikus šioje padėtyje užfiksuokite (priklau-
somai nuo pjūvio pločio).
• Padėkite medieną, kurią reikia pjauti, ant atraminio
bėgelio (10) ir ant pasukamojo stalo (18).
• Medžiagą veržikliu (19) pritvirtinkite prie staciona-
raus pjūklo stalo (18), kad pjaunant ji nebūtų pers-
tumta.
• Paspauskite atblokavimo rankeną (3) ir atblokuokite
įrenginio galvutę (4).
• Paspauskite jungiklį (2), kad įjungtumėte įrenginį.
• Esant fiksuotai kreipiamajai (20a): įrenginio galvutę
(4) rankena (1) tolygiai ir šiek tiek spausdami judin-
kite žemyn, kol pjūklo geležtė (6) perpjaus ruošinį.
• Esant nefiksuotai kreipiamajai (20a): įrenginio gal-
vutę (4) nutraukite iki galo į priekį. Rankeną (1) toly-
giai ir šiek tiek spausdami nuleiskite žemyn. Dabar
įrenginio galvutę (4) lėtai ir tolygiai stumkite iki pat
galo, kol pjūklo geležtė (6) visiškai perpjaus ruošinį.
• Baigę pjauti, įrenginio galvutę vėl nustatykite į vir-
šutinę rimties padėtį ir atleiskite jungiklį (2).
Dėmesio! Grąžinimo spyruokle įrenginys automa-
tiškai pakeliamas į viršų. Baigę pjauti, rankenos
(1) neatleiskite ir įrenginio galvutę lėtai ir šiek tiek
spausdami kelkite į viršų.
