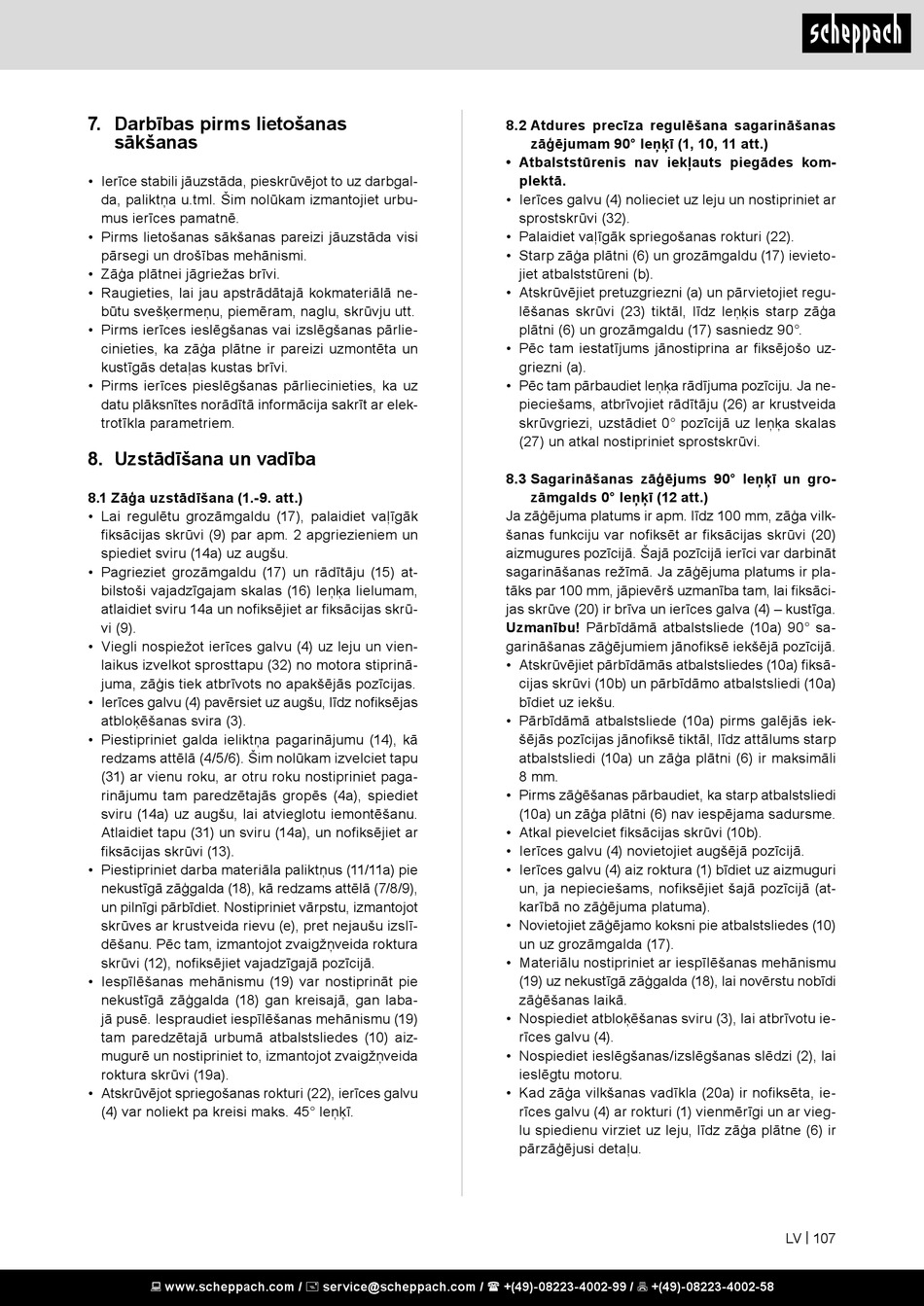

7. Darbības pirms lietošanas
sākšanas
• Ierīce stabili jāuzstāda, pieskrūvējot to uz darbgal-
da, paliktņa u.tml. Šim nolūkam izmantojiet urbu-
mus ierīces pamatnē.
• Pirms lietošanas sākšanas pareizi jāuzstāda visi
pārsegi un drošības mehānismi.
• Zāģa plātnei jāgriežas brīvi.
• Raugieties, lai jau apstrādātajā kokmateriālā ne-
būtu svešķermeņu, piemēram, naglu, skrūvju utt.
• Pirms ierīces ieslēgšanas vai izslēgšanas pārlie-
cinieties, ka zāģa plātne ir pareizi uzmontēta un
kustīgās detaļas kustas brīvi.
• Pirms ierīces pieslēgšanas pārliecinieties, ka uz
datu plāksnītes norādītā informācija sakrīt ar elek-
trotīkla parametriem.
8. Uzstādīšana un vadība
8.1 Zāģa uzstādīšana (1.-9. att.)
• Lai regulētu grozāmgaldu (17), palaidiet vaļīgāk
fiksācijas skrūvi (9) par apm. 2 apgriezieniem un
spiediet sviru (14a) uz augšu.
• Pagrieziet grozāmgaldu (17) un rādītāju (15) at-
bilstoši vajadzīgajam skalas (16) leņķa lielumam,
atlaidiet sviru 14a un nofiksējiet ar fiksācijas skrū-
vi (9).
• Viegli nospiežot ierīces galvu (4) uz leju un vien-
laikus izvelkot sprosttapu (32) no motora stiprinā-
juma, zāģis tiek atbrīvots no apakšējās pozīcijas.
• Ierīces galvu (4) pavērsiet uz augšu, līdz nofiksējas
atbloķēšanas svira (3).
• Piestipriniet galda ieliktņa pagarinājumu (14), kā
redzams attēlā (4/5/6). Šim nolūkam izvelciet tapu
(31) ar vienu roku, ar otru roku nostipriniet paga-
rinājumu tam paredzētajās gropēs (4a), spiediet
sviru (14a) uz augšu, lai atvieglotu iemontēšanu.
Atlaidiet tapu (31) un sviru (14a), un nofiksējiet ar
fiksācijas skrūvi (13).
• Piestipriniet darba materiāla paliktņus (11/11a) pie
nekustīgā zāģgalda (18), kā redzams attēlā (7/8/9),
un pilnīgi pārbīdiet. Nostipriniet vārpstu, izmantojot
skrūves ar krustveida rievu (e), pret nejaušu izslī-
dēšanu. Pēc tam, izmantojot zvaigžņveida roktura
skrūvi (12), nofiksējiet vajadzīgajā pozīcijā.
• Iespīlēšanas mehānismu (19) var nostiprināt pie
nekustīgā zāģgalda (18) gan kreisajā, gan laba-
jā pusē. Iespraudiet iespīlēšanas mehānismu (19)
tam paredzētajā urbumā atbalstsliedes (10) aiz-
mugurē un nostipriniet to, izmantojot zvaigžņveida
roktura skrūvi (19a).
• Atskrūvējot spriegošanas rokturi (22), ierīces galvu
(4) var noliekt pa kreisi maks. 45° leņķī.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
8.2 Atdures precīza regulēšana sagarināšanas
zāģējumam 90° leņķī (1, 10, 11 att.)
• Atbalststūrenis nav iekļauts piegādes kom-
plektā.
• Ierīces galvu (4) nolieciet uz leju un nostipriniet ar
sprostskrūvi (32).
• Palaidiet vaļīgāk spriegošanas rokturi (22).
• Starp zāģa plātni (6) un grozāmgaldu (17) ievieto-
jiet atbalststūreni (b).
• Atskrūvējiet pretuzgriezni (a) un pārvietojiet regu-
lēšanas skrūvi (23) tiktāl, līdz leņķis starp zāģa
plātni (6) un grozāmgaldu (17) sasniedz 90°.
• Pēc tam iestatījums jānostiprina ar fiksējošo uz-
griezni (a).
• Pēc tam pārbaudiet leņķa rādījuma pozīciju. Ja ne-
pieciešams, atbrīvojiet rādītāju (26) ar krustveida
skrūvgriezi, uzstādiet 0° pozīcijā uz leņķa skalas
(27) un atkal nostipriniet sprostskrūvi.
8.3 Sagarināšanas zāģējums 90° leņķī un gro-
zāmgalds 0° leņķī (12 att.)
Ja zāģējuma platums ir apm. līdz 100 mm, zāģa vilk-
šanas funkciju var nofiksēt ar fiksācijas skrūvi (20)
aizmugures pozīcijā. Šajā pozīcijā ierīci var darbināt
sagarināšanas režīmā. Ja zāģējuma platums ir pla-
tāks par 100 mm, jāpievērš uzmanība tam, lai fiksāci-
jas skrūve (20) ir brīva un ierīces galva (4) – kustīga.
Uzmanību! Pārbīdāmā atbalstsliede (10a) 90° sa-
garināšanas zāģējumiem jānofiksē iekšējā pozīcijā.
• Atskrūvējiet pārbīdāmās atbalstsliedes (10a) fiksā-
cijas skrūvi (10b) un pārbīdāmo atbalstsliedi (10a)
bīdiet uz iekšu.
• Pārbīdāmā atbalstsliede (10a) pirms galējās iek-
šējās pozīcijas jānofiksē tiktāl, līdz attālums starp
atbalstsliedi (10a) un zāģa plātni (6) ir maksimāli
8 mm.
• Pirms zāģēšanas pārbaudiet, ka starp atbalstsliedi
(10a) un zāģa plātni (6) nav iespējama sadursme.
• Atkal pievelciet fiksācijas skrūvi (10b).
• Ierīces galvu (4) novietojiet augšējā pozīcijā.
• Ierīces galvu (4) aiz roktura (1) bīdiet uz aizmuguri
un, ja nepieciešams, nofiksējiet šajā pozīcijā (at-
karībā no zāģējuma platuma).
• Novietojiet zāģējamo koksni pie atbalstsliedes (10)
un uz grozāmgalda (17).
• Materiālu nostipriniet ar iespīlēšanas mehānismu
(19) uz nekustīgā zāģgalda (18), lai novērstu nobīdi
zāģēšanas laikā.
• Nospiediet atbloķēšanas sviru (3), lai atbrīvotu ie-
rīces galvu (4).
• Nospiediet ieslēgšanas/izslēgšanas slēdzi (2), lai
ieslēgtu motoru.
• Kad zāģa vilkšanas vadīkla (20a) ir nofiksēta, ie-
rīces galvu (4) ar rokturi (1) vienmērīgi un ar vieg-
lu spiedienu virziet uz leju, līdz zāģa plātne (6) ir
pārzāģējusi detaļu.
