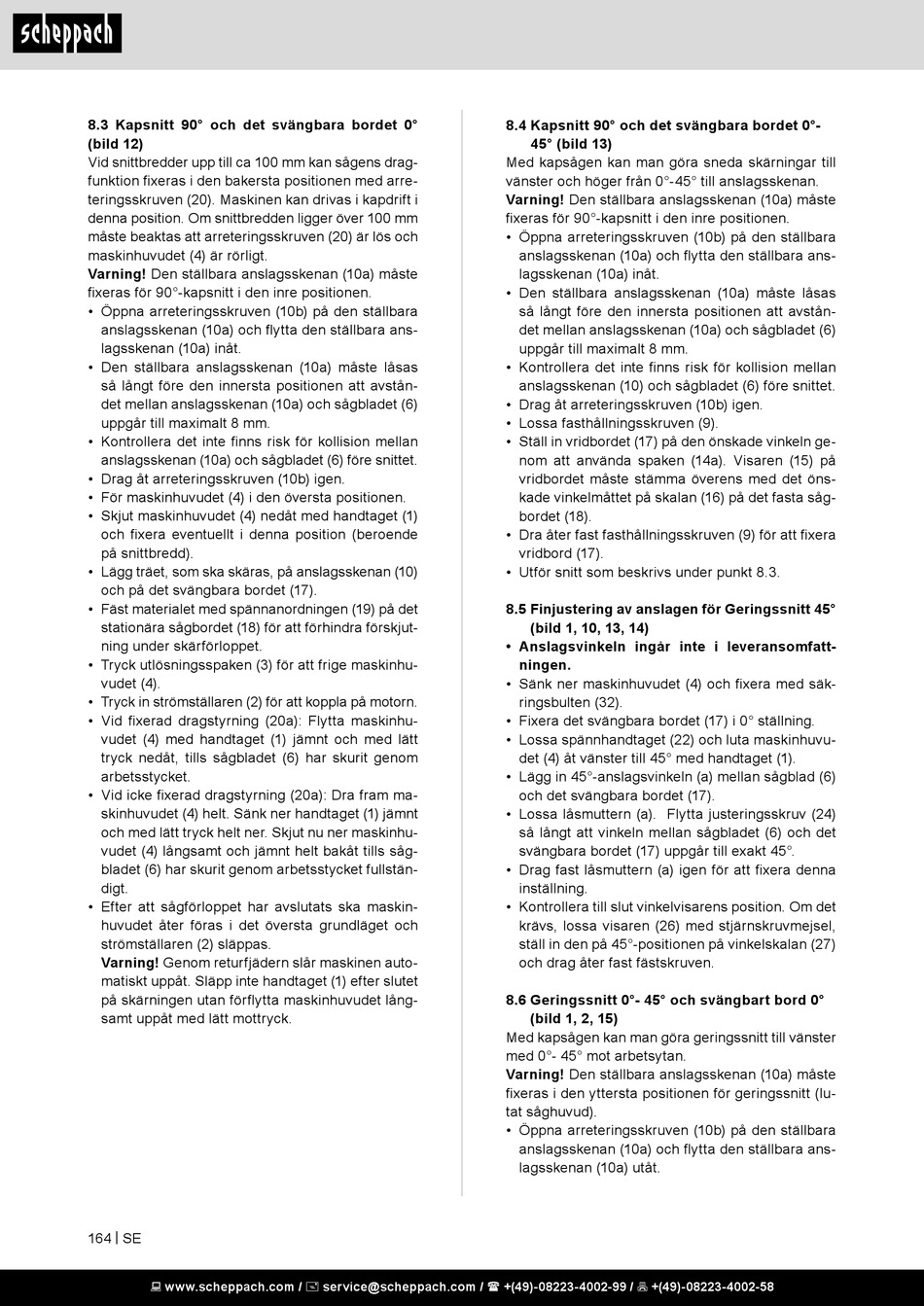

Scheppach HM90SL Original Bedienungsanleitung Seite 164

8.3 Kapsnitt 90° och det svängbara bordet 0°
(bild 12)
Vid snittbredder upp till ca 100 mm kan sågens drag-
funktion fixeras i den bakersta positionen med arre-
teringsskruven (20). Maskinen kan drivas i kapdrift i
denna position. Om snittbredden ligger över 100 mm
måste beaktas att arreteringsskruven (20) är lös och
maskinhuvudet (4) är rörligt.
Varning! Den ställbara anslagsskenan (10a) måste
fixeras för 90°-kapsnitt i den inre positionen.
• Öppna arreteringsskruven (10b) på den ställbara
anslagsskenan (10a) och flytta den ställbara ans-
lagsskenan (10a) inåt.
• Den ställbara anslagsskenan (10a) måste låsas
så långt före den innersta positionen att avstån-
det mellan anslagsskenan (10a) och sågbladet (6)
uppgår till maximalt 8 mm.
• Kontrollera det inte finns risk för kollision mellan
anslagsskenan (10a) och sågbladet (6) före snittet.
• Drag åt arreteringsskruven (10b) igen.
• För maskinhuvudet (4) i den översta positionen.
• Skjut maskinhuvudet (4) nedåt med handtaget (1)
och fixera eventuellt i denna position (beroende
på snittbredd).
• Lägg träet, som ska skäras, på anslagsskenan (10)
och på det svängbara bordet (17).
• Fäst materialet med spännanordningen (19) på det
stationära sågbordet (18) för att förhindra förskjut-
ning under skärförloppet.
• Tryck utlösningsspaken (3) för att frige maskinhu-
vudet (4).
• Tryck in strömställaren (2) för att koppla på motorn.
• Vid fixerad dragstyrning (20a): Flytta maskinhu-
vudet (4) med handtaget (1) jämnt och med lätt
tryck nedåt, tills sågbladet (6) har skurit genom
arbetsstycket.
• Vid icke fixerad dragstyrning (20a): Dra fram ma-
skinhuvudet (4) helt. Sänk ner handtaget (1) jämnt
och med lätt tryck helt ner. Skjut nu ner maskinhu-
vudet (4) långsamt och jämnt helt bakåt tills såg-
bladet (6) har skurit genom arbetsstycket fullstän-
digt.
• Efter att sågförloppet har avslutats ska maskin-
huvudet åter föras i det översta grundläget och
strömställaren (2) släppas.
Varning! Genom returfjädern slår maskinen auto-
matiskt uppåt. Släpp inte handtaget (1) efter slutet
på skärningen utan förflytta maskinhuvudet lång-
samt uppåt med lätt mottryck.
164 | SE
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
8.4 Kapsnitt 90° och det svängbara bordet 0°-
45° (bild 13)
Med kapsågen kan man göra sneda skärningar till
vänster och höger från 0°-45° till anslagsskenan.
Varning! Den ställbara anslagsskenan (10a) måste
fixeras för 90°-kapsnitt i den inre positionen.
• Öppna arreteringsskruven (10b) på den ställbara
anslagsskenan (10a) och flytta den ställbara ans-
lagsskenan (10a) inåt.
• Den ställbara anslagsskenan (10a) måste låsas
så långt före den innersta positionen att avstån-
det mellan anslagsskenan (10a) och sågbladet (6)
uppgår till maximalt 8 mm.
• Kontrollera det inte finns risk för kollision mellan
anslagsskenan (10) och sågbladet (6) före snittet.
• Drag åt arreteringsskruven (10b) igen.
• Lossa fasthållningsskruven (9).
• Ställ in vridbordet (17) på den önskade vinkeln ge-
nom att använda spaken (14a). Visaren (15) på
vridbordet måste stämma överens med det öns-
kade vinkelmåttet på skalan (16) på det fasta såg-
bordet (18).
• Dra åter fast fasthållningsskruven (9) för att fixera
vridbord (17).
• Utför snitt som beskrivs under punkt 8.3.
8.5 Finjustering av anslagen för Geringssnitt 45°
(bild 1, 10, 13, 14)
• Anslagsvinkeln ingår inte i leveransomfatt-
ningen.
• Sänk ner maskinhuvudet (4) och fixera med säk-
ringsbulten (32).
• Fixera det svängbara bordet (17) i 0° ställning.
• Lossa spännhandtaget (22) och luta maskinhuvu-
det (4) åt vänster till 45° med handtaget (1).
• Lägg in 45°-anslagsvinkeln (a) mellan sågblad (6)
och det svängbara bordet (17).
• Lossa låsmuttern (a). Flytta justeringsskruv (24)
så långt att vinkeln mellan sågbladet (6) och det
svängbara bordet (17) uppgår till exakt 45°.
• Drag fast låsmuttern (a) igen för att fixera denna
inställning.
• Kontrollera till slut vinkelvisarens position. Om det
krävs, lossa visaren (26) med stjärnskruvmejsel,
ställ in den på 45°-positionen på vinkelskalan (27)
och drag åter fast fästskruven.
8.6 Geringssnitt 0°- 45° och svängbart bord 0°
(bild 1, 2, 15)
Med kapsågen kan man göra geringssnitt till vänster
med 0°- 45° mot arbetsytan.
Varning! Den ställbara anslagsskenan (10a) måste
fixeras i den yttersta positionen för geringssnitt (lu-
tat såghuvud).
• Öppna arreteringsskruven (10b) på den ställbara
anslagsskenan (10a) och flytta den ställbara ans-
lagsskenan (10a) utåt.
