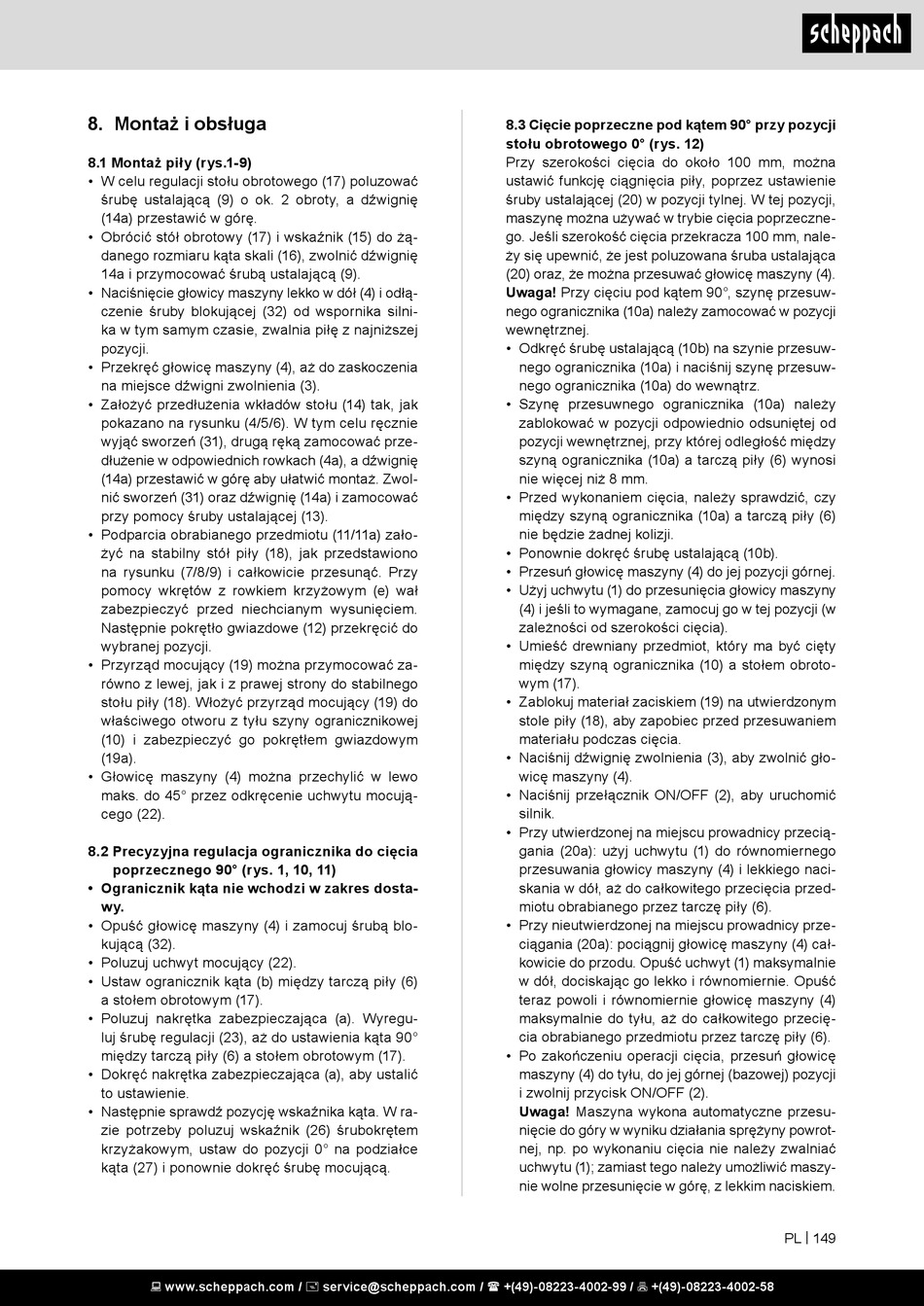

8. Montaż i obsługa
8.1 Montaż piły (rys.1-9)
• W celu regulacji stołu obrotowego (17) poluzować
śrubę ustalającą (9) o ok. 2 obroty, a dźwignię
(14a) przestawić w górę.
• Obrócić stół obrotowy (17) i wskaźnik (15) do żą-
danego rozmiaru kąta skali (16), zwolnić dźwignię
14a i przymocować śrubą ustalającą (9).
• Naciśnięcie głowicy maszyny lekko w dół (4) i odłą-
czenie śruby blokującej (32) od wspornika silni-
ka w tym samym czasie, zwalnia piłę z najniższej
pozycji.
• Przekręć głowicę maszyny (4), aż do zaskoczenia
na miejsce dźwigni zwolnienia (3).
• Założyć przedłużenia wkładów stołu (14) tak, jak
pokazano na rysunku (4/5/6). W tym celu ręcznie
wyjąć sworzeń (31), drugą ręką zamocować prze-
dłużenie w odpowiednich rowkach (4a), a dźwignię
(14a) przestawić w górę aby ułatwić montaż. Zwol-
nić sworzeń (31) oraz dźwignię (14a) i zamocować
przy pomocy śruby ustalającej (13).
• Podparcia obrabianego przedmiotu (11/11a) zało-
żyć na stabilny stół piły (18), jak przedstawiono
na rysunku (7/8/9) i całkowicie przesunąć. Przy
pomocy wkrętów z rowkiem krzyżowym (e) wał
zabezpieczyć przed niechcianym wysunięciem.
Następnie pokrętło gwiazdowe (12) przekręcić do
wybranej pozycji.
• Przyrząd mocujący (19) można przymocować za-
równo z lewej, jak i z prawej strony do stabilnego
stołu piły (18). Włożyć przyrząd mocujący (19) do
właściwego otworu z tyłu szyny ogranicznikowej
(10) i zabezpieczyć go pokrętłem gwiazdowym
(19a).
• Głowicę maszyny (4) można przechylić w lewo
maks. do 45° przez odkręcenie uchwytu mocują-
cego (22).
8.2 Precyzyjna regulacja ogranicznika do cięcia
poprzecznego 90° (rys. 1, 10, 11)
• Ogranicznik kąta nie wchodzi w zakres dosta-
wy.
• Opuść głowicę maszyny (4) i zamocuj śrubą blo-
kującą (32).
• Poluzuj uchwyt mocujący (22).
• Ustaw ogranicznik kąta (b) między tarczą piły (6)
a stołem obrotowym (17).
• Poluzuj nakrętka zabezpieczająca (a). Wyregu-
luj śrubę regulacji (23), aż do ustawienia kąta 90°
między tarczą piły (6) a stołem obrotowym (17).
• Dokręć nakrętka zabezpieczająca (a), aby ustalić
to ustawienie.
• Następnie sprawdź pozycję wskaźnika kąta. W ra-
zie potrzeby poluzuj wskaźnik (26) śrubokrętem
krzyżakowym, ustaw do pozycji 0° na podziałce
kąta (27) i ponownie dokręć śrubę mocującą.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
8.3 Cięcie poprzeczne pod kątem 90° przy pozycji
stołu obrotowego 0° (rys. 12)
Przy szerokości cięcia do około 100 mm, można
ustawić funkcję ciągnięcia piły, poprzez ustawienie
śruby ustalającej (20) w pozycji tylnej. W tej pozycji,
maszynę można używać w trybie cięcia poprzeczne-
go. Jeśli szerokość cięcia przekracza 100 mm, nale-
ży się upewnić, że jest poluzowana śruba ustalająca
(20) oraz, że można przesuwać głowicę maszyny (4).
Uwaga! Przy cięciu pod kątem 90°, szynę przesuw-
nego ogranicznika (10a) należy zamocować w pozycji
wewnętrznej.
• Odkręć śrubę ustalającą (10b) na szynie przesuw-
nego ogranicznika (10a) i naciśnij szynę przesuw-
nego ogranicznika (10a) do wewnątrz.
• Szynę przesuwnego ogranicznika (10a) należy
zablokować w pozycji odpowiednio odsuniętej od
pozycji wewnętrznej, przy której odległość między
szyną ogranicznika (10a) a tarczą piły (6) wynosi
nie więcej niż 8 mm.
• Przed wykonaniem cięcia, należy sprawdzić, czy
między szyną ogranicznika (10a) a tarczą piły (6)
nie będzie żadnej kolizji.
• Ponownie dokręć śrubę ustalającą (10b).
• Przesuń głowicę maszyny (4) do jej pozycji górnej.
• Użyj uchwytu (1) do przesunięcia głowicy maszyny
(4) i jeśli to wymagane, zamocuj go w tej pozycji (w
zależności od szerokości cięcia).
• Umieść drewniany przedmiot, który ma być cięty
między szyną ogranicznika (10) a stołem obroto-
wym (17).
• Zablokuj materiał zaciskiem (19) na utwierdzonym
stole piły (18), aby zapobiec przed przesuwaniem
materiału podczas cięcia.
• Naciśnij dźwignię zwolnienia (3), aby zwolnić gło-
wicę maszyny (4).
• Naciśnij przełącznik ON/OFF (2), aby uruchomić
silnik.
• Przy utwierdzonej na miejscu prowadnicy przecią-
gania (20a): użyj uchwytu (1) do równomiernego
przesuwania głowicy maszyny (4) i lekkiego naci-
skania w dół, aż do całkowitego przecięcia przed-
miotu obrabianego przez tarczę piły (6).
• Przy nieutwierdzonej na miejscu prowadnicy prze-
ciągania (20a): pociągnij głowicę maszyny (4) cał-
kowicie do przodu. Opuść uchwyt (1) maksymalnie
w dół, dociskając go lekko i równomiernie. Opuść
teraz powoli i równomiernie głowicę maszyny (4)
maksymalnie do tyłu, aż do całkowitego przecię-
cia obrabianego przedmiotu przez tarczę piły (6).
• Po zakończeniu operacji cięcia, przesuń głowicę
maszyny (4) do tyłu, do jej górnej (bazowej) pozycji
i zwolnij przycisk ON/OFF (2).
Uwaga! Maszyna wykona automatyczne przesu-
nięcie do góry w wyniku działania sprężyny powrot-
nej, np. po wykonaniu cięcia nie należy zwalniać
uchwytu (1); zamiast tego należy umożliwić maszy-
nie wolne przesunięcie w górę, z lekkim naciskiem.
