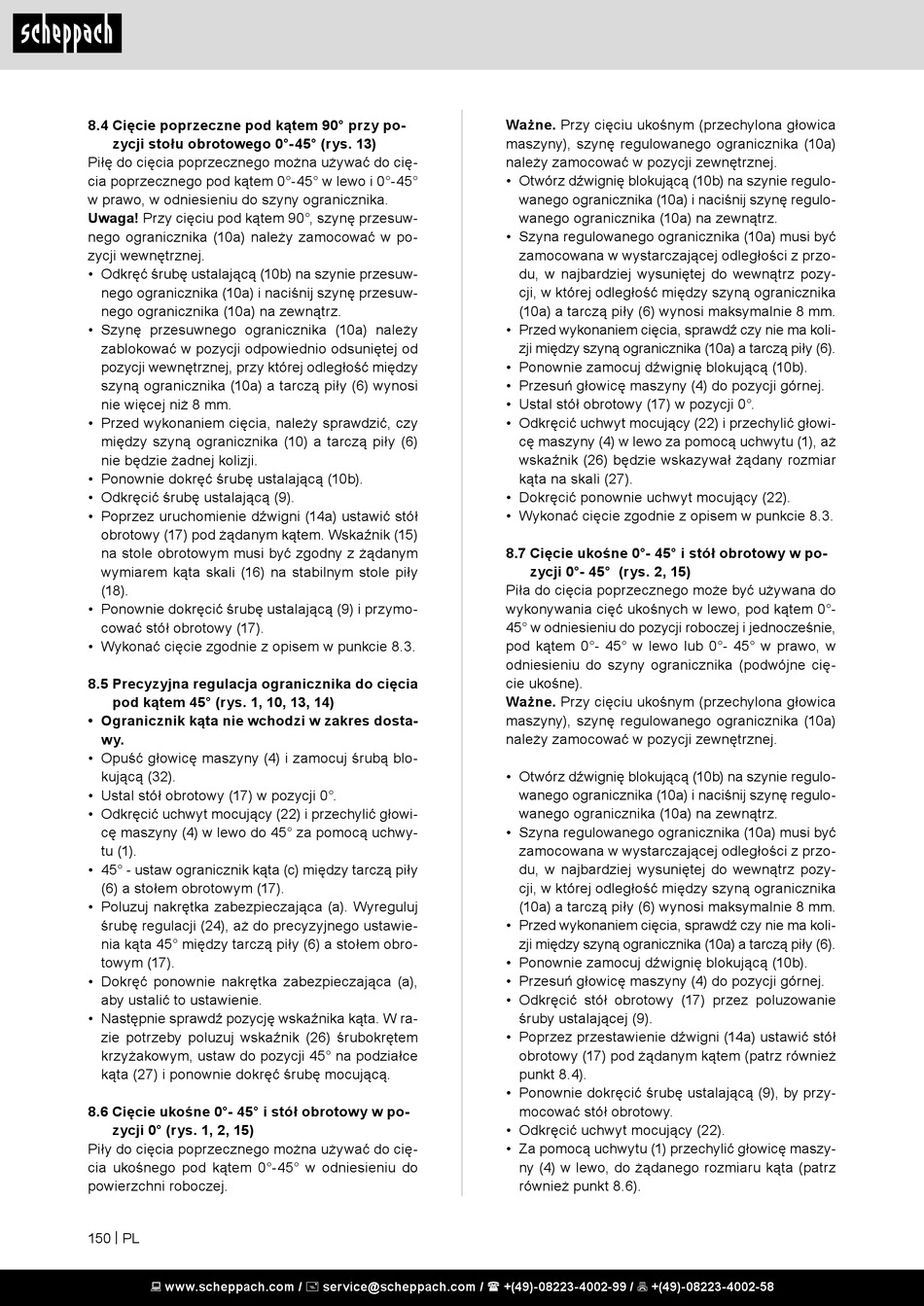

Scheppach HM90SL Original Bedienungsanleitung Seite 150

8.4 Cięcie poprzeczne pod kątem 90° przy po-
zycji stołu obrotowego 0°-45° (rys. 13)
Piłę do cięcia poprzecznego można używać do cię-
cia poprzecznego pod kątem 0°-45° w lewo i 0°-45°
w prawo, w odniesieniu do szyny ogranicznika.
Uwaga! Przy cięciu pod kątem 90°, szynę przesuw-
nego ogranicznika (10a) należy zamocować w po-
zycji wewnętrznej.
• Odkręć śrubę ustalającą (10b) na szynie przesuw-
nego ogranicznika (10a) i naciśnij szynę przesuw-
nego ogranicznika (10a) na zewnątrz.
• Szynę przesuwnego ogranicznika (10a) należy
zablokować w pozycji odpowiednio odsuniętej od
pozycji wewnętrznej, przy której odległość między
szyną ogranicznika (10a) a tarczą piły (6) wynosi
nie więcej niż 8 mm.
• Przed wykonaniem cięcia, należy sprawdzić, czy
między szyną ogranicznika (10) a tarczą piły (6)
nie będzie żadnej kolizji.
• Ponownie dokręć śrubę ustalającą (10b).
• Odkręcić śrubę ustalającą (9).
• Poprzez uruchomienie dźwigni (14a) ustawić stół
obrotowy (17) pod żądanym kątem. Wskaźnik (15)
na stole obrotowym musi być zgodny z żądanym
wymiarem kąta skali (16) na stabilnym stole piły
(18).
• Ponownie dokręcić śrubę ustalającą (9) i przymo-
cować stół obrotowy (17).
• Wykonać cięcie zgodnie z opisem w punkcie 8.3.
8.5 Precyzyjna regulacja ogranicznika do cięcia
pod kątem 45° (rys. 1, 10, 13, 14)
• Ogranicznik kąta nie wchodzi w zakres dosta-
wy.
• Opuść głowicę maszyny (4) i zamocuj śrubą blo-
kującą (32).
• Ustal stół obrotowy (17) w pozycji 0°.
• Odkręcić uchwyt mocujący (22) i przechylić głowi-
cę maszyny (4) w lewo do 45° za pomocą uchwy-
tu (1).
• 45° - ustaw ogranicznik kąta (c) między tarczą piły
(6) a stołem obrotowym (17).
• Poluzuj nakrętka zabezpieczająca (a). Wyreguluj
śrubę regulacji (24), aż do precyzyjnego ustawie-
nia kąta 45° między tarczą piły (6) a stołem obro-
towym (17).
• Dokręć ponownie nakrętka zabezpieczająca (a),
aby ustalić to ustawienie.
• Następnie sprawdź pozycję wskaźnika kąta. W ra-
zie potrzeby poluzuj wskaźnik (26) śrubokrętem
krzyżakowym, ustaw do pozycji 45° na podziałce
kąta (27) i ponownie dokręć śrubę mocującą.
8.6 Cięcie ukośne 0°- 45° i stół obrotowy w po-
zycji 0° (rys. 1, 2, 15)
Piły do cięcia poprzecznego można używać do cię-
cia ukośnego pod kątem 0°-45° w odniesieniu do
powierzchni roboczej.
150 | PL
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Ważne. Przy cięciu ukośnym (przechylona głowica
maszyny), szynę regulowanego ogranicznika (10a)
należy zamocować w pozycji zewnętrznej.
• Otwórz dźwignię blokującą (10b) na szynie regulo-
wanego ogranicznika (10a) i naciśnij szynę regulo-
wanego ogranicznika (10a) na zewnątrz.
• Szyna regulowanego ogranicznika (10a) musi być
zamocowana w wystarczającej odległości z przo-
du, w najbardziej wysuniętej do wewnątrz pozy-
cji, w której odległość między szyną ogranicznika
(10a) a tarczą piły (6) wynosi maksymalnie 8 mm.
• Przed wykonaniem cięcia, sprawdź czy nie ma koli-
zji między szyną ogranicznika (10a) a tarczą piły (6).
• Ponownie zamocuj dźwignię blokującą (10b).
• Przesuń głowicę maszyny (4) do pozycji górnej.
• Ustal stół obrotowy (17) w pozycji 0°.
• Odkręcić uchwyt mocujący (22) i przechylić głowi-
cę maszyny (4) w lewo za pomocą uchwytu (1), aż
wskaźnik (26) będzie wskazywał żądany rozmiar
kąta na skali (27).
• Dokręcić ponownie uchwyt mocujący (22).
• Wykonać cięcie zgodnie z opisem w punkcie 8.3.
8.7 Cięcie ukośne 0°- 45° i stół obrotowy w po-
zycji 0°- 45° (rys. 2, 15)
Piła do cięcia poprzecznego może być używana do
wykonywania cięć ukośnych w lewo, pod kątem 0°-
45° w odniesieniu do pozycji roboczej i jednocześnie,
pod kątem 0°- 45° w lewo lub 0°- 45° w prawo, w
odniesieniu do szyny ogranicznika (podwójne cię-
cie ukośne).
Ważne. Przy cięciu ukośnym (przechylona głowica
maszyny), szynę regulowanego ogranicznika (10a)
należy zamocować w pozycji zewnętrznej.
• Otwórz dźwignię blokującą (10b) na szynie regulo-
wanego ogranicznika (10a) i naciśnij szynę regulo-
wanego ogranicznika (10a) na zewnątrz.
• Szyna regulowanego ogranicznika (10a) musi być
zamocowana w wystarczającej odległości z przo-
du, w najbardziej wysuniętej do wewnątrz pozy-
cji, w której odległość między szyną ogranicznika
(10a) a tarczą piły (6) wynosi maksymalnie 8 mm.
• Przed wykonaniem cięcia, sprawdź czy nie ma koli-
zji między szyną ogranicznika (10a) a tarczą piły (6).
• Ponownie zamocuj dźwignię blokującą (10b).
• Przesuń głowicę maszyny (4) do pozycji górnej.
• Odkręcić stół obrotowy (17) przez poluzowanie
śruby ustalającej (9).
• Poprzez przestawienie dźwigni (14a) ustawić stół
obrotowy (17) pod żądanym kątem (patrz również
punkt 8.4).
• Ponownie dokręcić śrubę ustalającą (9), by przy-
mocować stół obrotowy.
• Odkręcić uchwyt mocujący (22).
• Za pomocą uchwytu (1) przechylić głowicę maszy-
ny (4) w lewo, do żądanego rozmiaru kąta (patrz
również punkt 8.6).
