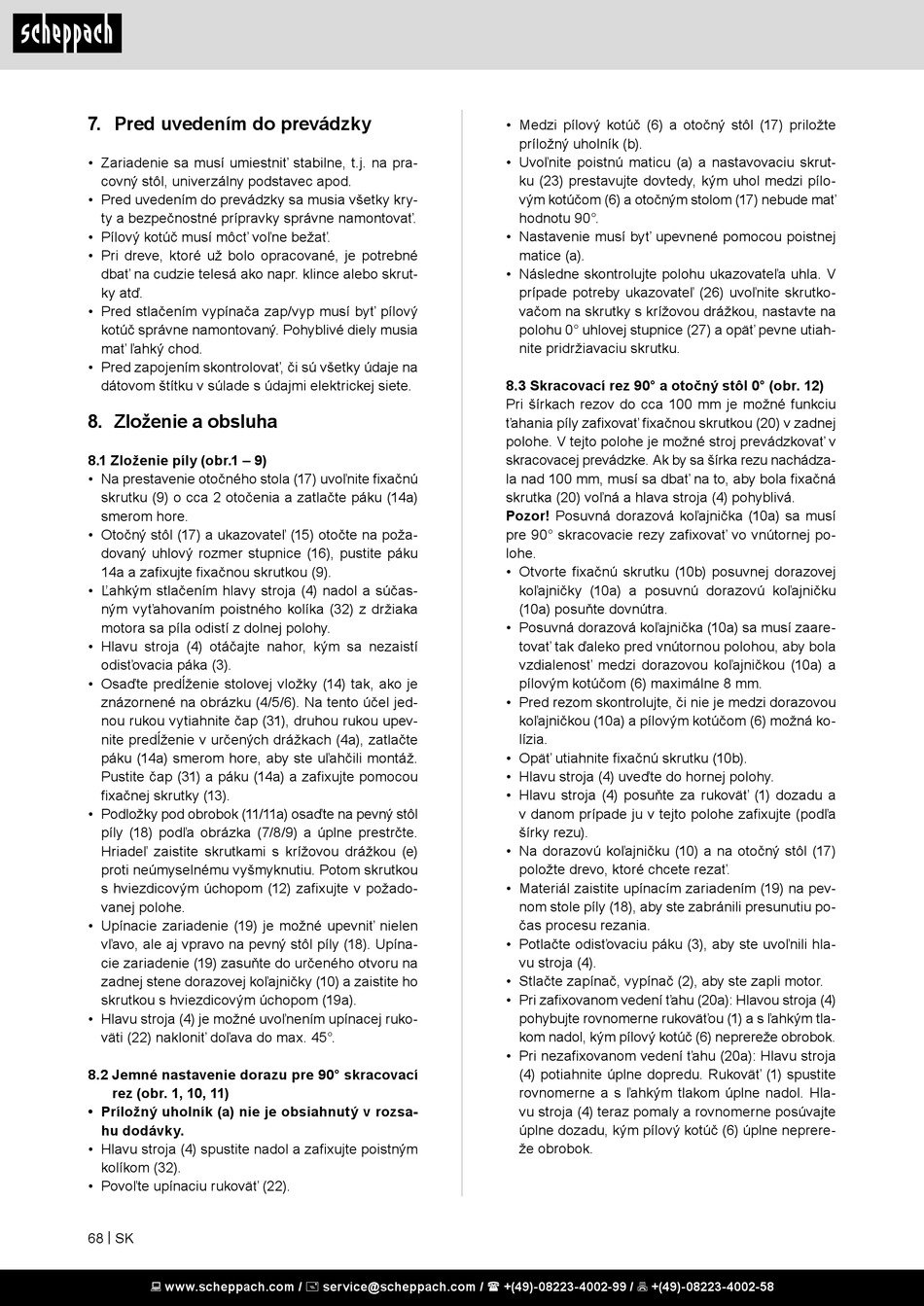

7. Pred uvedením do prevádzky
• Zariadenie sa musí umiestniť stabilne, t.j. na pra-
covný stôl, univerzálny podstavec apod.
• Pred uvedením do prevádzky sa musia všetky kry-
ty a bezpečnostné prípravky správne namontovať.
• Pílový kotúč musí môcť voľne bežať.
• Pri dreve, ktoré už bolo opracované, je potrebné
dbať na cudzie telesá ako napr. klince alebo skrut-
ky atď.
• Pred stlačením vypínača zap/vyp musí byť pílový
kotúč správne namontovaný. Pohyblivé diely musia
mať ľahký chod.
• Pred zapojením skontrolovať, či sú všetky údaje na
dátovom štítku v súlade s údajmi elektrickej siete.
8. Zloženie a obsluha
8.1 Zloženie píly (obr.1 – 9)
• Na prestavenie otočného stola (17) uvoľnite fixačnú
skrutku (9) o cca 2 otočenia a zatlačte páku (14a)
smerom hore.
• Otočný stôl (17) a ukazovateľ (15) otočte na poža-
dovaný uhlový rozmer stupnice (16), pustite páku
14a a zafixujte fixačnou skrutkou (9).
• Ľahkým stlačením hlavy stroja (4) nadol a súčas-
ným vyťahovaním poistného kolíka (32) z držiaka
motora sa píla odistí z dolnej polohy.
• Hlavu stroja (4) otáčajte nahor, kým sa nezaistí
odisťovacia páka (3).
• Osaďte predĺženie stolovej vložky (14) tak, ako je
znázornené na obrázku (4/5/6). Na tento účel jed-
nou rukou vytiahnite čap (31), druhou rukou upev-
nite predĺženie v určených drážkach (4a), zatlačte
páku (14a) smerom hore, aby ste uľahčili montáž.
Pustite čap (31) a páku (14a) a zafixujte pomocou
fixačnej skrutky (13).
• Podložky pod obrobok (11/11a) osaďte na pevný stôl
píly (18) podľa obrázka (7/8/9) a úplne prestrčte.
Hriadeľ zaistite skrutkami s krížovou drážkou (e)
proti neúmyselnému vyšmyknutiu. Potom skrutkou
s hviezdicovým úchopom (12) zafixujte v požado-
vanej polohe.
• Upínacie zariadenie (19) je možné upevniť nielen
vľavo, ale aj vpravo na pevný stôl píly (18). Upína-
cie zariadenie (19) zasuňte do určeného otvoru na
zadnej stene dorazovej koľajničky (10) a zaistite ho
skrutkou s hviezdicovým úchopom (19a).
• Hlavu stroja (4) je možné uvoľnením upínacej ruko-
väti (22) nakloniť doľava do max. 45°.
8.2 Jemné nastavenie dorazu pre 90° skracovací
rez (obr. 1, 10, 11)
• Príložný uholník (a) nie je obsiahnutý v rozsa-
hu dodávky.
• Hlavu stroja (4) spustite nadol a zafixujte poistným
kolíkom (32).
• Povoľte upínaciu rukoväť (22).
68 | SK
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
• Medzi pílový kotúč (6) a otočný stôl (17) priložte
príložný uholník (b).
• Uvoľnite poistnú maticu (a) a nastavovaciu skrut-
ku (23) prestavujte dovtedy, kým uhol medzi pílo-
vým kotúčom (6) a otočným stolom (17) nebude mať
hodnotu 90°.
• Nastavenie musí byť upevnené pomocou poistnej
matice (a).
• Následne skontrolujte polohu ukazovateľa uhla. V
prípade potreby ukazovateľ (26) uvoľnite skrutko-
vačom na skrutky s krížovou drážkou, nastavte na
polohu 0° uhlovej stupnice (27) a opäť pevne utiah-
nite pridržiavaciu skrutku.
8.3 Skracovací rez 90° a otočný stôl 0° (obr. 12)
Pri šírkach rezov do cca 100 mm je možné funkciu
ťahania píly zafixovať fixačnou skrutkou (20) v zadnej
polohe. V tejto polohe je možné stroj prevádzkovať v
skracovacej prevádzke. Ak by sa šírka rezu nachádza-
la nad 100 mm, musí sa dbať na to, aby bola fixačná
skrutka (20) voľná a hlava stroja (4) pohyblivá.
Pozor! Posuvná dorazová koľajnička (10a) sa musí
pre 90° skracovacie rezy zafixovať vo vnútornej po-
lohe.
• Otvorte fixačnú skrutku (10b) posuvnej dorazovej
koľajničky (10a) a posuvnú dorazovú koľajničku
(10a) posuňte dovnútra.
• Posuvná dorazová koľajnička (10a) sa musí zaare-
tovať tak ďaleko pred vnútornou polohou, aby bola
vzdialenosť medzi dorazovou koľajničkou (10a) a
pílovým kotúčom (6) maximálne 8 mm.
• Pred rezom skontrolujte, či nie je medzi dorazovou
koľajničkou (10a) a pílovým kotúčom (6) možná ko-
lízia.
• Opäť utiahnite fixačnú skrutku (10b).
• Hlavu stroja (4) uveďte do hornej polohy.
• Hlavu stroja (4) posuňte za rukoväť (1) dozadu a
v danom prípade ju v tejto polohe zafixujte (podľa
šírky rezu).
• Na dorazovú koľajničku (10) a na otočný stôl (17)
položte drevo, ktoré chcete rezať.
• Materiál zaistite upínacím zariadením (19) na pev-
nom stole píly (18), aby ste zabránili presunutiu po-
čas procesu rezania.
• Potlačte odisťovaciu páku (3), aby ste uvoľnili hla-
vu stroja (4).
• Stlačte zapínač, vypínač (2), aby ste zapli motor.
• Pri zafixovanom vedení ťahu (20a): Hlavou stroja (4)
pohybujte rovnomerne rukoväťou (1) a s ľahkým tla-
kom nadol, kým pílový kotúč (6) neprereže obrobok.
• Pri nezafixovanom vedení ťahu (20a): Hlavu stroja
(4) potiahnite úplne dopredu. Rukoväť (1) spustite
rovnomerne a s ľahkým tlakom úplne nadol. Hla-
vu stroja (4) teraz pomaly a rovnomerne posúvajte
úplne dozadu, kým pílový kotúč (6) úplne neprere-
že obrobok.
