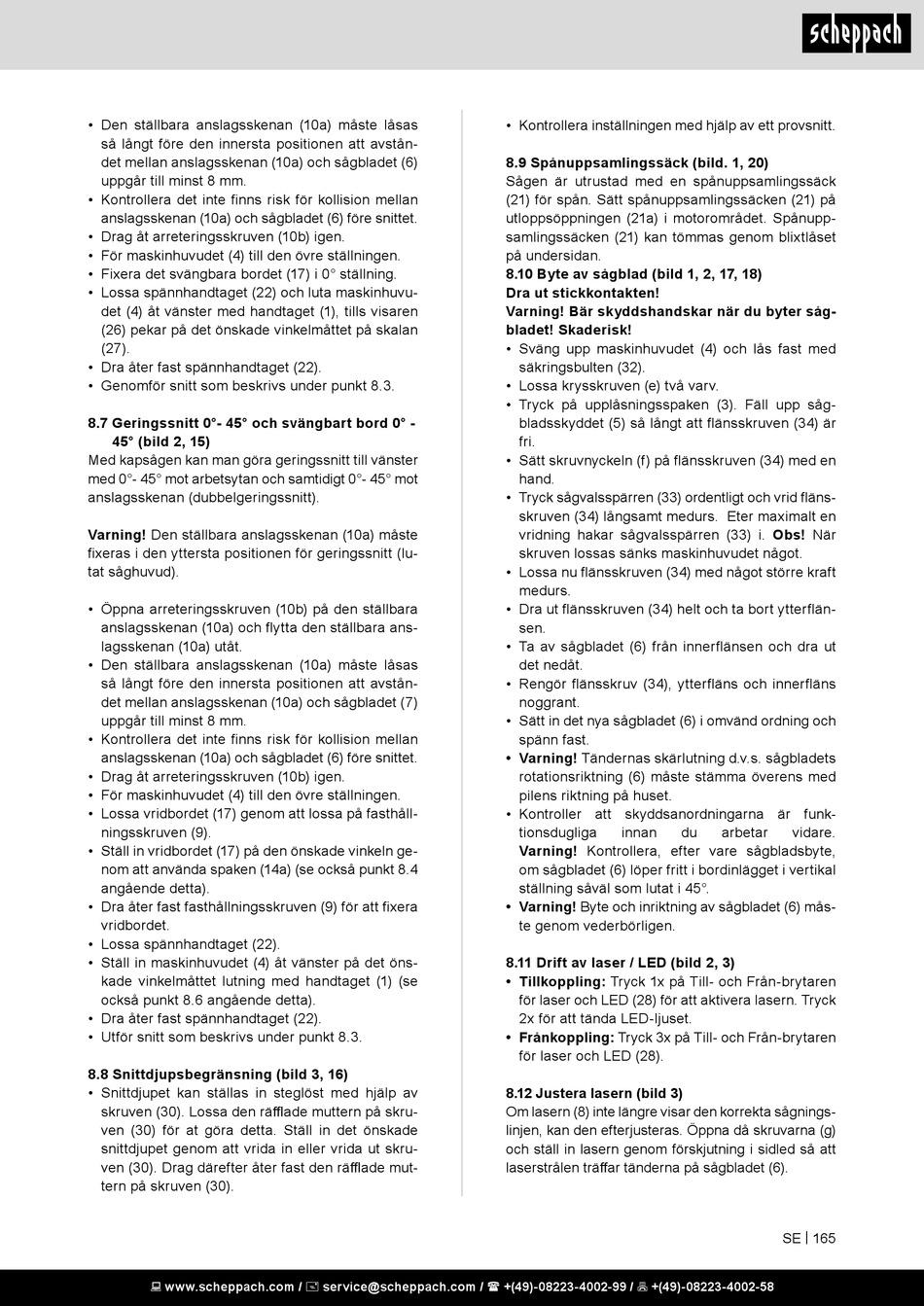

• Den ställbara anslagsskenan (10a) måste låsas
så långt före den innersta positionen att avstån-
det mellan anslagsskenan (10a) och sågbladet (6)
uppgår till minst 8 mm.
• Kontrollera det inte finns risk för kollision mellan
anslagsskenan (10a) och sågbladet (6) före snittet.
• Drag åt arreteringsskruven (10b) igen.
• För maskinhuvudet (4) till den övre ställningen.
• Fixera det svängbara bordet (17) i 0° ställning.
• Lossa spännhandtaget (22) och luta maskinhuvu-
det (4) åt vänster med handtaget (1), tills visaren
(26) pekar på det önskade vinkelmåttet på skalan
(27).
• Dra åter fast spännhandtaget (22).
• Genomför snitt som beskrivs under punkt 8.3.
8.7 Geringssnitt 0°- 45° och svängbart bord 0° -
45° (bild 2, 15)
Med kapsågen kan man göra geringssnitt till vänster
med 0°- 45° mot arbetsytan och samtidigt 0°- 45° mot
anslagsskenan (dubbelgeringssnitt).
Varning! Den ställbara anslagsskenan (10a) måste
fixeras i den yttersta positionen för geringssnitt (lu-
tat såghuvud).
• Öppna arreteringsskruven (10b) på den ställbara
anslagsskenan (10a) och flytta den ställbara ans-
lagsskenan (10a) utåt.
• Den ställbara anslagsskenan (10a) måste låsas
så långt före den innersta positionen att avstån-
det mellan anslagsskenan (10a) och sågbladet (7)
uppgår till minst 8 mm.
• Kontrollera det inte finns risk för kollision mellan
anslagsskenan (10a) och sågbladet (6) före snittet.
• Drag åt arreteringsskruven (10b) igen.
• För maskinhuvudet (4) till den övre ställningen.
• Lossa vridbordet (17) genom att lossa på fasthåll-
ningsskruven (9).
• Ställ in vridbordet (17) på den önskade vinkeln ge-
nom att använda spaken (14a) (se också punkt 8.4
angående detta).
• Dra åter fast fasthållningsskruven (9) för att fixera
vridbordet.
• Lossa spännhandtaget (22).
• Ställ in maskinhuvudet (4) åt vänster på det öns-
kade vinkelmåttet lutning med handtaget (1) (se
också punkt 8.6 angående detta).
• Dra åter fast spännhandtaget (22).
• Utför snitt som beskrivs under punkt 8.3.
8.8 Snittdjupsbegränsning (bild 3, 16)
• Snittdjupet kan ställas in steglöst med hjälp av
skruven (30). Lossa den räfflade muttern på skru-
ven (30) för at göra detta. Ställ in det önskade
snittdjupet genom att vrida in eller vrida ut skru-
ven (30). Drag därefter åter fast den räfflade mut-
tern på skruven (30).
www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58
• Kontrollera inställningen med hjälp av ett provsnitt.
8.9 Spånuppsamlingssäck (bild. 1, 20)
Sågen är utrustad med en spånuppsamlingssäck
(21) för spån. Sätt spånuppsamlingssäcken (21) på
utloppsöppningen (21a) i motorområdet. Spånupp-
samlingssäcken (21) kan tömmas genom blixtlåset
på undersidan.
8.10 Byte av sågblad (bild 1, 2, 17, 18)
Dra ut stickkontakten!
Varning! Bär skyddshandskar när du byter såg-
bladet! Skaderisk!
• Sväng upp maskinhuvudet (4) och lås fast med
säkringsbulten (32).
• Lossa krysskruven (e) två varv.
• Tryck på upplåsningsspaken (3). Fäll upp såg-
bladsskyddet (5) så långt att flänsskruven (34) är
fri.
• Sätt skruvnyckeln (f) på flänsskruven (34) med en
hand.
• Tryck sågvalsspärren (33) ordentligt och vrid fläns-
skruven (34) långsamt medurs. Eter maximalt en
vridning hakar sågvalsspärren (33) i. Obs! När
skruven lossas sänks maskinhuvudet något.
• Lossa nu flänsskruven (34) med något större kraft
medurs.
• Dra ut flänsskruven (34) helt och ta bort ytterflän-
sen.
• Ta av sågbladet (6) från innerflänsen och dra ut
det nedåt.
• Rengör flänsskruv (34), ytterfläns och innerfläns
noggrant.
• Sätt in det nya sågbladet (6) i omvänd ordning och
spänn fast.
• Varning! Tändernas skärlutning d.v.s. sågbladets
rotationsriktning (6) måste stämma överens med
pilens riktning på huset.
• Kontroller att skyddsanordningarna är funk-
tionsdugliga
innan
Varning! Kontrollera, efter vare sågbladsbyte,
om sågbladet (6) löper fritt i bordinlägget i vertikal
ställning såväl som lutat i 45°.
• Varning! Byte och inriktning av sågbladet (6) mås-
te genom vederbörligen.
8.11 Drift av laser / LED (bild 2, 3)
• Tillkoppling: Tryck 1x på Till- och Från-brytaren
för laser och LED (28) för att aktivera lasern. Tryck
2x för att tända LED-ljuset.
• Frånkoppling: Tryck 3x på Till- och Från-brytaren
för laser och LED (28).
8.12 Justera lasern (bild 3)
Om lasern (8) inte längre visar den korrekta sågnings-
linjen, kan den efterjusteras. Öppna då skruvarna (g)
och ställ in lasern genom förskjutning i sidled så att
laserstrålen träffar tänderna på sågbladet (6).
du
arbetar
vidare.
