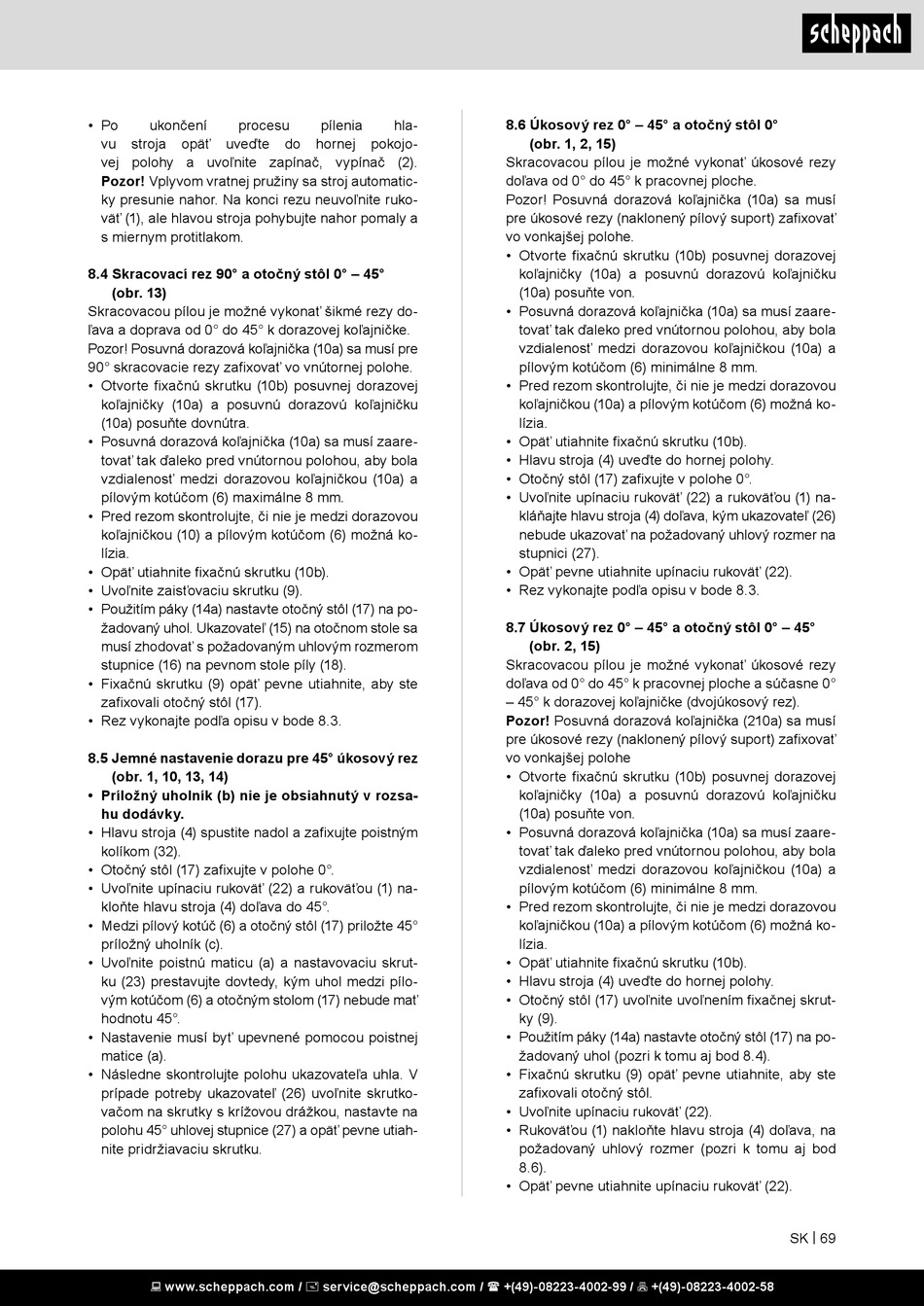

Scheppach HM90SL Original Bedienungsanleitung Seite 69

• Po ukončení procesu
vu stroja opäť uveďte
vej polohy a uvoľnite zapínač, vypínač (2).
Pozor! Vplyvom vratnej pružiny sa stroj automatic-
ky presunie nahor. Na konci rezu neuvoľnite ruko-
väť (1), ale hlavou stroja pohybujte nahor pomaly a
s miernym protitlakom.
8.4 Skracovací rez 90° a otočný stôl 0° – 45°
(obr. 13)
Skracovacou pílou je možné vykonať šikmé rezy do-
ľava a doprava od 0° do 45° k dorazovej koľajničke.
Pozor! Posuvná dorazová koľajnička (10a) sa musí pre
90° skracovacie rezy zafixovať vo vnútornej polohe.
• Otvorte fixačnú skrutku (10b) posuvnej dorazovej
koľajničky (10a) a posuvnú dorazovú koľajničku
(10a) posuňte dovnútra.
• Posuvná dorazová koľajnička (10a) sa musí zaare-
tovať tak ďaleko pred vnútornou polohou, aby bola
vzdialenosť medzi dorazovou koľajničkou (10a) a
pílovým kotúčom (6) maximálne 8 mm.
• Pred rezom skontrolujte, či nie je medzi dorazovou
koľajničkou (10) a pílovým kotúčom (6) možná ko-
lízia.
• Opäť utiahnite fixačnú skrutku (10b).
• Uvoľnite zaisťovaciu skrutku (9).
• Použitím páky (14a) nastavte otočný stôl (17) na po-
žadovaný uhol. Ukazovateľ (15) na otočnom stole sa
musí zhodovať s požadovaným uhlovým rozmerom
stupnice (16) na pevnom stole píly (18).
• Fixačnú skrutku (9) opäť pevne utiahnite, aby ste
zafixovali otočný stôl (17).
• Rez vykonajte podľa opisu v bode 8.3.
8.5 Jemné nastavenie dorazu pre 45° úkosový rez
(obr. 1, 10, 13, 14)
• Príložný uholník (b) nie je obsiahnutý v rozsa-
hu dodávky.
• Hlavu stroja (4) spustite nadol a zafixujte poistným
kolíkom (32).
• Otočný stôl (17) zafixujte v polohe 0°.
• Uvoľnite upínaciu rukoväť (22) a rukoväťou (1) na-
kloňte hlavu stroja (4) doľava do 45°.
• Medzi pílový kotúč (6) a otočný stôl (17) priložte 45°
príložný uholník (c).
• Uvoľnite poistnú maticu (a) a nastavovaciu skrut-
ku (23) prestavujte dovtedy, kým uhol medzi pílo-
vým kotúčom (6) a otočným stolom (17) nebude mať
hodnotu 45°.
• Nastavenie musí byť upevnené pomocou poistnej
matice (a).
• Následne skontrolujte polohu ukazovateľa uhla. V
prípade potreby ukazovateľ (26) uvoľnite skrutko-
vačom na skrutky s krížovou drážkou, nastavte na
polohu 45° uhlovej stupnice (27) a opäť pevne utiah-
nite pridržiavaciu skrutku.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
pílenia hla-
do hornej pokojo-
8.6 Úkosový rez 0° – 45° a otočný stôl 0°
(obr. 1, 2, 15)
Skracovacou pílou je možné vykonať úkosové rezy
doľava od 0° do 45° k pracovnej ploche.
Pozor! Posuvná dorazová koľajnička (10a) sa musí
pre úkosové rezy (naklonený pílový suport) zafixovať
vo vonkajšej polohe.
• Otvorte fixačnú skrutku (10b) posuvnej dorazovej
koľajničky (10a) a posuvnú dorazovú koľajničku
(10a) posuňte von.
• Posuvná dorazová koľajnička (10a) sa musí zaare-
tovať tak ďaleko pred vnútornou polohou, aby bola
vzdialenosť medzi dorazovou koľajničkou (10a) a
pílovým kotúčom (6) minimálne 8 mm.
• Pred rezom skontrolujte, či nie je medzi dorazovou
koľajničkou (10a) a pílovým kotúčom (6) možná ko-
lízia.
• Opäť utiahnite fixačnú skrutku (10b).
• Hlavu stroja (4) uveďte do hornej polohy.
• Otočný stôl (17) zafixujte v polohe 0°.
• Uvoľnite upínaciu rukoväť (22) a rukoväťou (1) na-
kláňajte hlavu stroja (4) doľava, kým ukazovateľ (26)
nebude ukazovať na požadovaný uhlový rozmer na
stupnici (27).
• Opäť pevne utiahnite upínaciu rukoväť (22).
• Rez vykonajte podľa opisu v bode 8.3.
8.7 Úkosový rez 0° – 45° a otočný stôl 0° – 45°
(obr. 2, 15)
Skracovacou pílou je možné vykonať úkosové rezy
doľava od 0° do 45° k pracovnej ploche a súčasne 0°
– 45° k dorazovej koľajničke (dvojúkosový rez).
Pozor! Posuvná dorazová koľajnička (210a) sa musí
pre úkosové rezy (naklonený pílový suport) zafixovať
vo vonkajšej polohe
• Otvorte fixačnú skrutku (10b) posuvnej dorazovej
koľajničky (10a) a posuvnú dorazovú koľajničku
(10a) posuňte von.
• Posuvná dorazová koľajnička (10a) sa musí zaare-
tovať tak ďaleko pred vnútornou polohou, aby bola
vzdialenosť medzi dorazovou koľajničkou (10a) a
pílovým kotúčom (6) minimálne 8 mm.
• Pred rezom skontrolujte, či nie je medzi dorazovou
koľajničkou (10a) a pílovým kotúčom (6) možná ko-
lízia.
• Opäť utiahnite fixačnú skrutku (10b).
• Hlavu stroja (4) uveďte do hornej polohy.
• Otočný stôl (17) uvoľnite uvoľnením fixačnej skrut-
ky (9).
• Použitím páky (14a) nastavte otočný stôl (17) na po-
žadovaný uhol (pozri k tomu aj bod 8.4).
• Fixačnú skrutku (9) opäť pevne utiahnite, aby ste
zafixovali otočný stôl.
• Uvoľnite upínaciu rukoväť (22).
• Rukoväťou (1) nakloňte hlavu stroja (4) doľava, na
požadovaný uhlový rozmer (pozri k tomu aj bod
8.6).
• Opäť pevne utiahnite upínaciu rukoväť (22).
SK | 69
