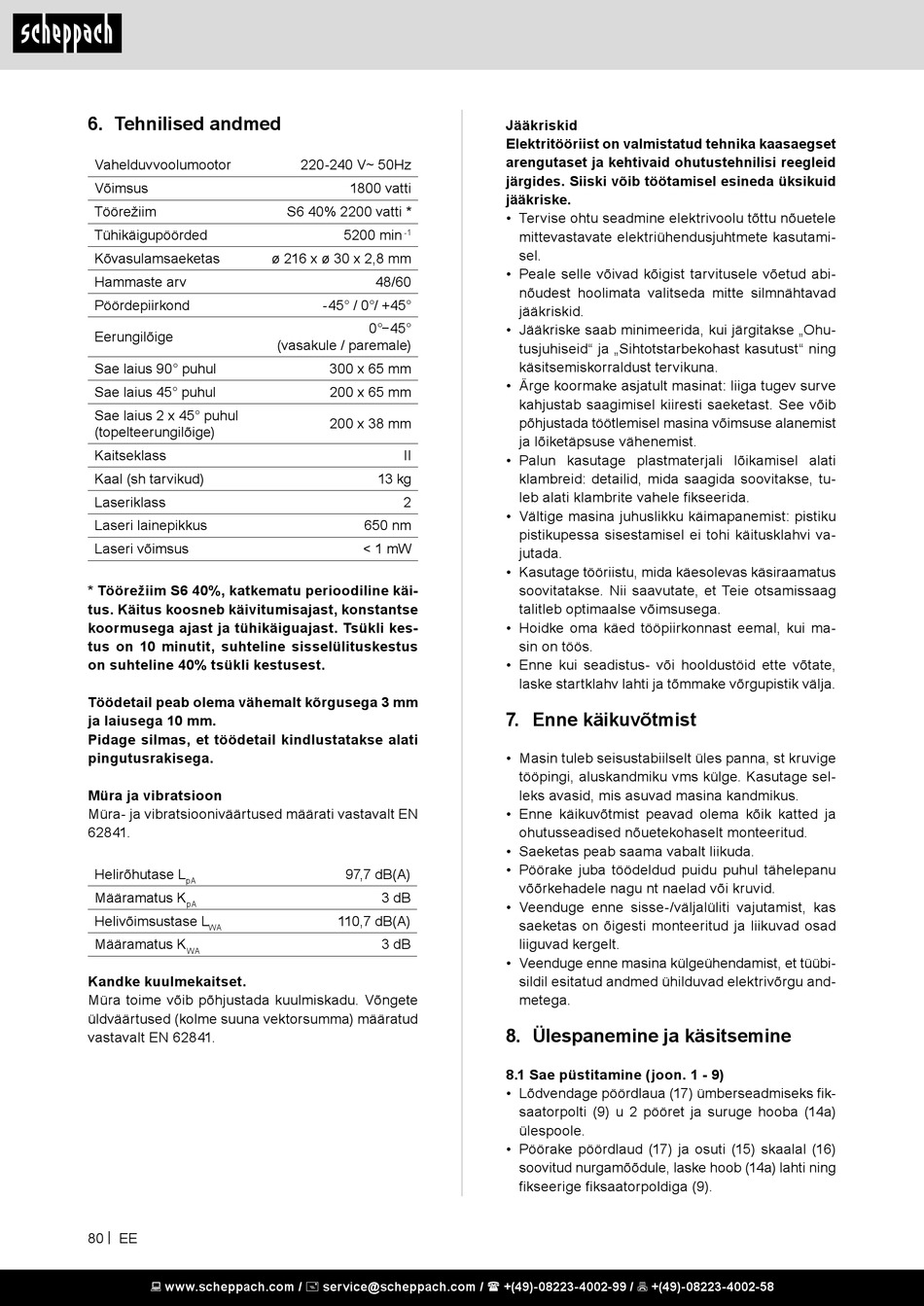

6. Tehnilised andmed

Vahelduvvoolumootor
Võimsus
Töörežiim
Tühikäigupöörded
Kõvasulamsaeketas
Hammaste arv
Pöördepiirkond
Eerungilõige
Sae laius 90° puhul
Sae laius 45° puhul
Sae laius 2 x 45° puhul
(topelteerungilõige)
Kaitseklass
Kaal (sh tarvikud)
Laseriklass
Laseri lainepikkus
Laseri võimsus
* Töörežiim S6 40%, katkematu perioodiline käi-
tus. Käitus koosneb käivitumisajast, konstantse
koormusega ajast ja tühikäiguajast. Tsükli kes-
tus on 10 minutit, suhteline sisselülituskestus
on suhteline 40% tsükli kestusest.
Töödetail peab olema vähemalt kõrgusega 3 mm
ja laiusega 10 mm.
Pidage silmas, et töödetail kindlustatakse alati
pingutusrakisega.
Müra ja vibratsioon
Müra- ja vibratsiooniväärtused määrati vastavalt EN
62841.
Helirõhutase L
pA
Määramatus K
pA
Helivõimsustase L
WA
Määramatus K
WA
Kandke kuulmekaitset.
Müra toime võib põhjustada kuulmiskadu. Võngete
üldväärtused (kolme suuna vektorsumma) määratud
vastavalt EN 62841.
80 | EE
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
220-240 V~ 50Hz
1800 vatti
S6 40% 2200 vatti *
5200 min
-1
ø 216 x ø 30 x 2,8 mm
48/60
-45° / 0°/ +45°
0°−45°
(vasakule / paremale)
300 x 65 mm
200 x 65 mm
200 x 38 mm
II
13 kg
2
650 nm
< 1 mW
97,7 dB(A)
3 dB
110,7 dB(A)
3 dB
Jääkriskid
Elektritööriist on valmistatud tehnika kaasaegset
arengutaset ja kehtivaid ohutustehnilisi reegleid
järgides. Siiski võib töötamisel esineda üksikuid
jääkriske.
• Tervise ohtu seadmine elektrivoolu tõttu nõuetele
mittevastavate elektriühendusjuhtmete kasutami-
sel.
• Peale selle võivad kõigist tarvitusele võetud abi-
nõudest hoolimata valitseda mitte silmnähtavad
jääkriskid.
• Jääkriske saab minimeerida, kui järgitakse „Ohu-
tusjuhiseid" ja „Sihtotstarbekohast kasutust" ning
käsitsemiskorraldust tervikuna.
• Ärge koormake asjatult masinat: liiga tugev surve
kahjustab saagimisel kiiresti saeketast. See võib
põhjustada töötlemisel masina võimsuse alanemist
ja lõiketäpsuse vähenemist.
• Palun kasutage plastmaterjali lõikamisel alati
klambreid: detailid, mida saagida soovitakse, tu-
leb alati klambrite vahele fikseerida.
• Vältige masina juhuslikku käimapanemist: pistiku
pistikupessa sisestamisel ei tohi käitusklahvi va-
jutada.
• Kasutage tööriistu, mida käesolevas käsiraamatus
soovitatakse. Nii saavutate, et Teie otsamissaag
talitleb optimaalse võimsusega.
• Hoidke oma käed tööpiirkonnast eemal, kui ma-
sin on töös.
• Enne kui seadistus- või hooldustöid ette võtate,
laske startklahv lahti ja tõmmake võrgupistik välja.
7. Enne käikuvõtmist
• Masin tuleb seisustabiilselt üles panna, st kruvige
tööpingi, aluskandmiku vms külge. Kasutage sel-
leks avasid, mis asuvad masina kandmikus.
• Enne käikuvõtmist peavad olema kõik katted ja
ohutusseadised nõuetekohaselt monteeritud.
• Saeketas peab saama vabalt liikuda.
• Pöörake juba töödeldud puidu puhul tähelepanu
võõrkehadele nagu nt naelad või kruvid.
• Veenduge enne sisse-/väljalüliti vajutamist, kas
saeketas on õigesti monteeritud ja liikuvad osad
liiguvad kergelt.
• Veenduge enne masina külgeühendamist, et tüübi-
sildil esitatud andmed ühilduvad elektrivõrgu and-
metega.
8. Ülespanemine ja käsitsemine
8.1 Sae püstitamine (joon. 1 - 9)
• Lõdvendage pöördlaua (17) ümberseadmiseks fik-
saatorpolti (9) u 2 pööret ja suruge hooba (14a)
ülespoole.
• Pöörake pöördlaud (17) ja osuti (15) skaalal (16)
soovitud nurgamõõdule, laske hoob (14a) lahti ning
fikseerige fiksaatorpoldiga (9).
