S1
E
D
C
B
A
Schaltschrank
A
Sicherheitskreis
B
Quittierung
C
Sicherheitsbaustein
D
Not-Halt-Gerät
E
Offen
Geschlossen
Feldbus
F
Feldbus-Anschluss
G
Relais
H

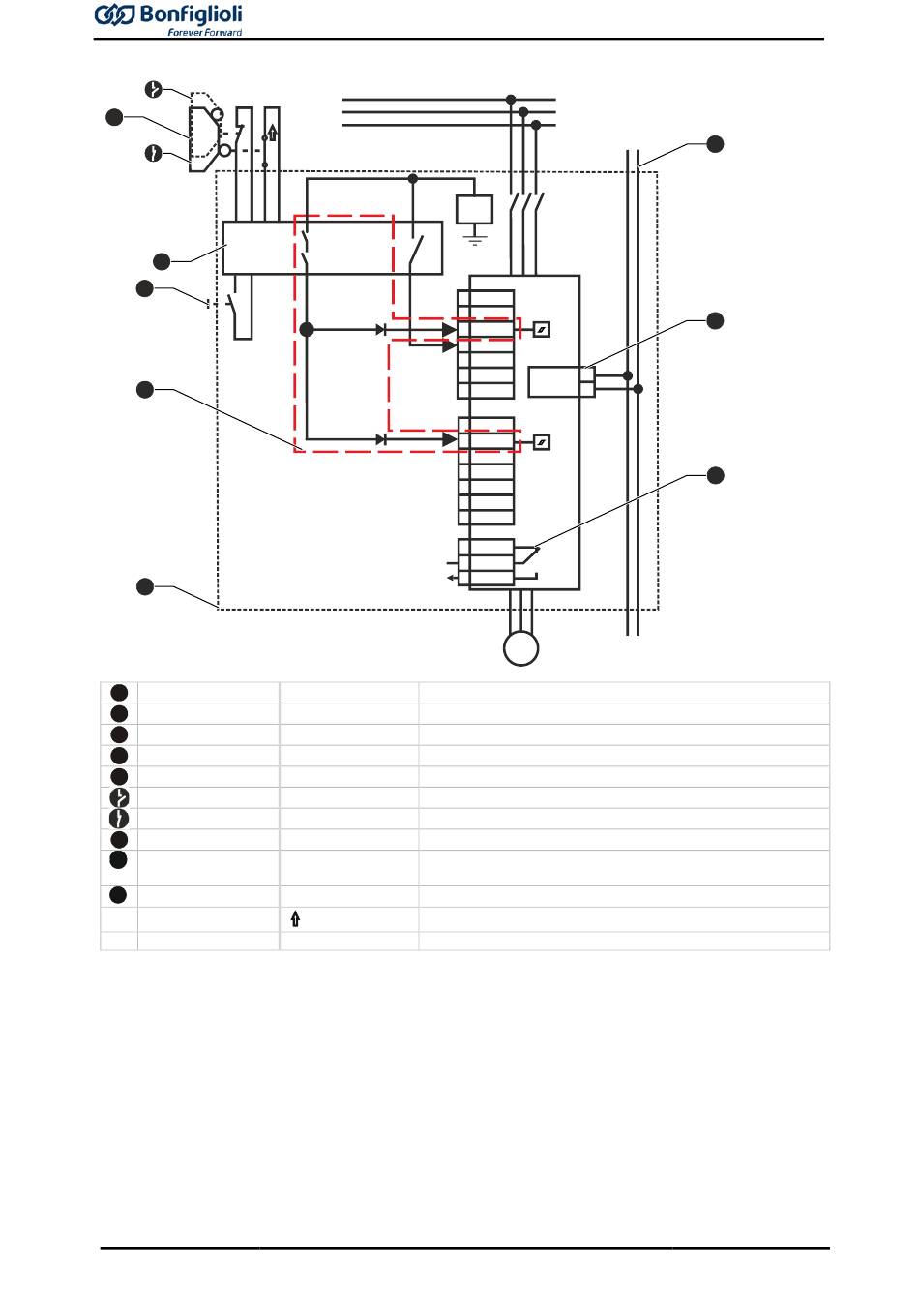

10.2.3 SS1 Direkte Abschaltung mit Rückmeldung an SPS
Die Applikationsschaltung zeigt eine Antriebssteuerung mit SPS und Sicherheitsbaustein nach EN ISO
13849-1 PL e, DIN EN 61800-5-2 SIL 3. Eine SPS übernimmt die Prozesssteuerung des Frequenzum-
richters und kann über Kommandos die Antriebsprofile starten.
Bei Betätigung der Schutzeinrichtung, z. B. durch Schutztür, werden die Freigabepfade des Sicherheits-
bausteins unterbrochen. Zunächst wird der SPS das Auslösen der Sicherheitsfunktion gemeldet. Die SPS
bremst daraufhin über Zurücksetzen der Drehrichtung („Start Rechts" oder „Start links") den Motor
kontrolliert ab. Nach Ablauf der Verzögerungszeit t
STOA und STOB die Reglerfreigabe des Frequenzumrichters unterbrochen und die integrierte Sicher-
heitsfunktion STO angefordert, indem die Wechselrichterfreigabe unterbrochen wird.
Der Sicherheitsbaustein überwacht die Funktion der außerhalb des Schaltschrankes liegenden Schalter
S1 und S2.
32
L1
L2
L3
S2
+24 V
t
v
STOA
Start R
STOB
+24V
STOA / STOB
Erster und zweiter Abschaltpfad der Sicherheitsfunktion
X210A,X210B, X10
Steuerklemmen des Frequenzumrichters
X310
Schnittstelle der Kommunikation
+DC24 V
Eingang oder Ausgang für Steuerspannung
GND
Masse
SxIND
Digitaleingang
S8IND*
Wahlweise auch Digitalausgang S1OUTD
S9IND**
Wahlweise auch Multifunktionsausgang MFO1
MFI
Multifunktionseingang (analog, digital, Frequenzsignal, Tem-
peraturauswertung)
10VRef
Referenzausgang DC 10 V
Positionsschalter betätigt dargestellt
tv
Zeitverzögerung zwischen Melde- und Auslösekontakt
v
Anwendungshandbuch STO
ACU
X210A
1
+DC 24V
GND
2
3
STOA
4
S2IND
5
S3IND
X310
6
S4IND
7
S5IND
X210B
1
S6IND
2
STOB
3
S8IND*
4
S9IND**
5
10VRef
6
MFI1
7
GND
X10
1
S3OUT.1
2
S3OUT.2
S3OUT
3
S3OUT.3
M
wird über den Wegfall der Ansteuerspannungen an
F
G
H
ACUx10-TD-SS1_02-V00
09/20
