WARNUNG!
Gefährliche Spannung!
Die Sicherheitsfunktion „Sicher abgeschaltetes Moment" ist nur für mechanische Arbeiten
an angetriebenen Maschinen und nicht für Arbeiten an spannungsführenden Teilen geeig-
net.
Nach dem Abschalten einer externen DC 24 V Spannungsversorgung liegt am Zwischen-
kreis des Frequenzumrichters weiterhin die Netzspannung an.
An den Motorklemmen können auch bei abgeschalteter Energieversorgung des Motors und
auslaufendem oder stillstehenden Motor hohe Spannungen anliegen.
Vor Arbeiten (z. B. Wartung) an spannungsführenden Teilen ist immer eine galvanische
Trennung vom Netz (Hauptschalter) erforderlich. Dies muss an der Anlage dokumentiert
werden.
Mit Auslösen der Funktion „Sicher abgeschaltetes Moment" ist der Motor nicht galvanisch
vom Frequenzumrichter-Zwischenkreis getrennt. Es können hohe Spannungen am Motor
anliegen.
Spannungsführende Anschlüsse nicht berühren.
4.1
Zulässige Geräte
Die in dieser Dokumentation beschriebenen Sicherheitsfunktionen sind gültig sofern das ACU410 Gerät
ein „STO certified" Logo auf dem Typenschild enthält.

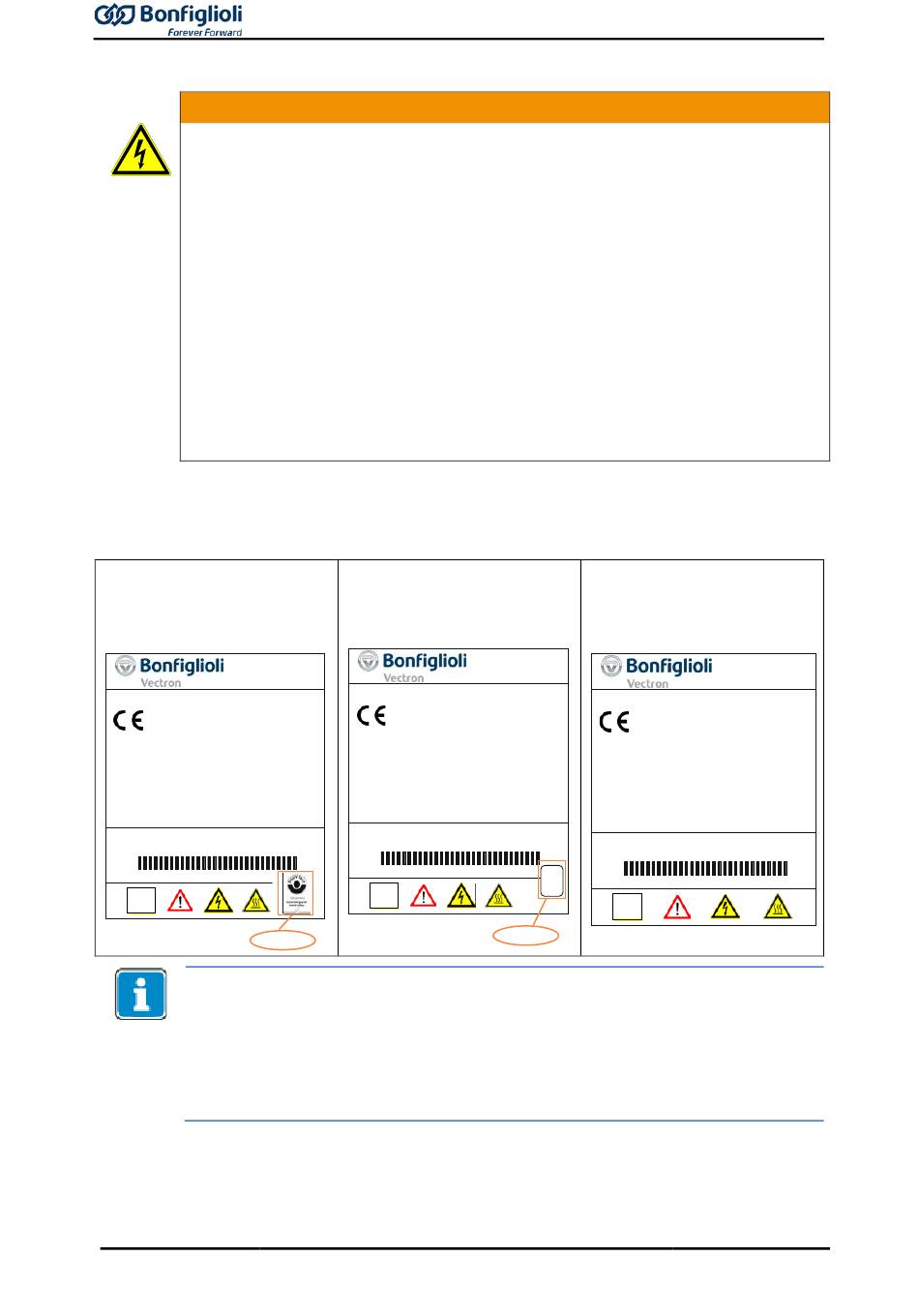

Beispiel-Typenschild eines Ge-
rätes mit Funktionaler Sicher-
heit:
47807 Krefeld
Germany
Frequency Inverter ACU 410- 05 1 FA
Input 400 V / 480 V 50 - 60 Hz
3ph 1.8 A
Output
0 - Uinput, 0 - 599 Hz, 3ph
0.55kW
cont.[A]
60s [A]
1s [A]
Ratings for temp. range 0 - 40°C
integrated Filter
Refer to Instruction Manual IP20
PART No.: ACU-410051FASBXSW0
SIACU123456789
SERIAL No.: 18042345
SW.: 12345678
Made in Germany
FS-Logo
Die Typenschilder zeigen exemplarisch die Identifikationsmöglichkeit der Funktionalen Si-
cherheit durch das Logo „Funktionale Sicherheit". Andere Merkmale (z. B. UL-Zulassung)
können abweichen.
Abhängig vom Produktionsdatum werden unterschiedliche FS-Logos als Markierung der
extern zertifizierten Sicherheitsfunktionen verwendet. Das FS-Logo dient unabhängig von
seiner Ausführung zur Identifikation, dass das Gerät der in diesem Handbuch beschriebe-
nen Sicherheitsfunktion entspricht.
14
Beispiel-Typenschild eines Ge-
rätes mit Funktionaler Sicher-
heit (Produktion ab September
2020):
Frequency Inverter ACU 410- 05 1 FA
Input 400 V / 480 V 50 - 60 Hz
Output
0 - Uinput, 0 - 599 Hz, 3ph
cont.[A]
1.8
60s [A]
2.7
1s [A]
3.6
Ratings for temp. range 0 - 40°C
integrated Filter
Refer to Instruction Manual IP20
PART No.: ACU-410051FASBXSW0
SERIAL No.: 20072345
Made in Germany
Anwendungshandbuch STO
Beispiel-Typenschild eines Ge-
rätes ohne Funktionale Sicher-
heit:
47807 Krefeld
Germany
Frequency Inverter ACU 410- 05 FA
3ph 1.8 A
0.55kW
1.8
2.7
E204867
3.6
Power Conversion
Equipment
integrated Filter
SIACU123456789
SW.: 12345678
PART No.: 603 404 000
SERIAL No.: 04072345
STO
SIL 3
PL e
FS-Logo
47807 Krefeld
Germany
Input 400 V / 480 V 50 - 60 Hz
3ph 1.8 A
Output
0 - Uinput, 0 - 1kHz, 3ph
0.55kW
83KA
cont.[A]
1.8
60s [A]
2.7
1s [A]
3.6
Ratings for temp. range 0 - 40°C
Refer to Instruction Manual IP20
SIACU123456789
SW.: 12345678
Made in Germany
09/20
