10.1.2 STO Direkte Abschaltung mit Fehlerausschluss „Kurzschluss" im
Schaltschrank

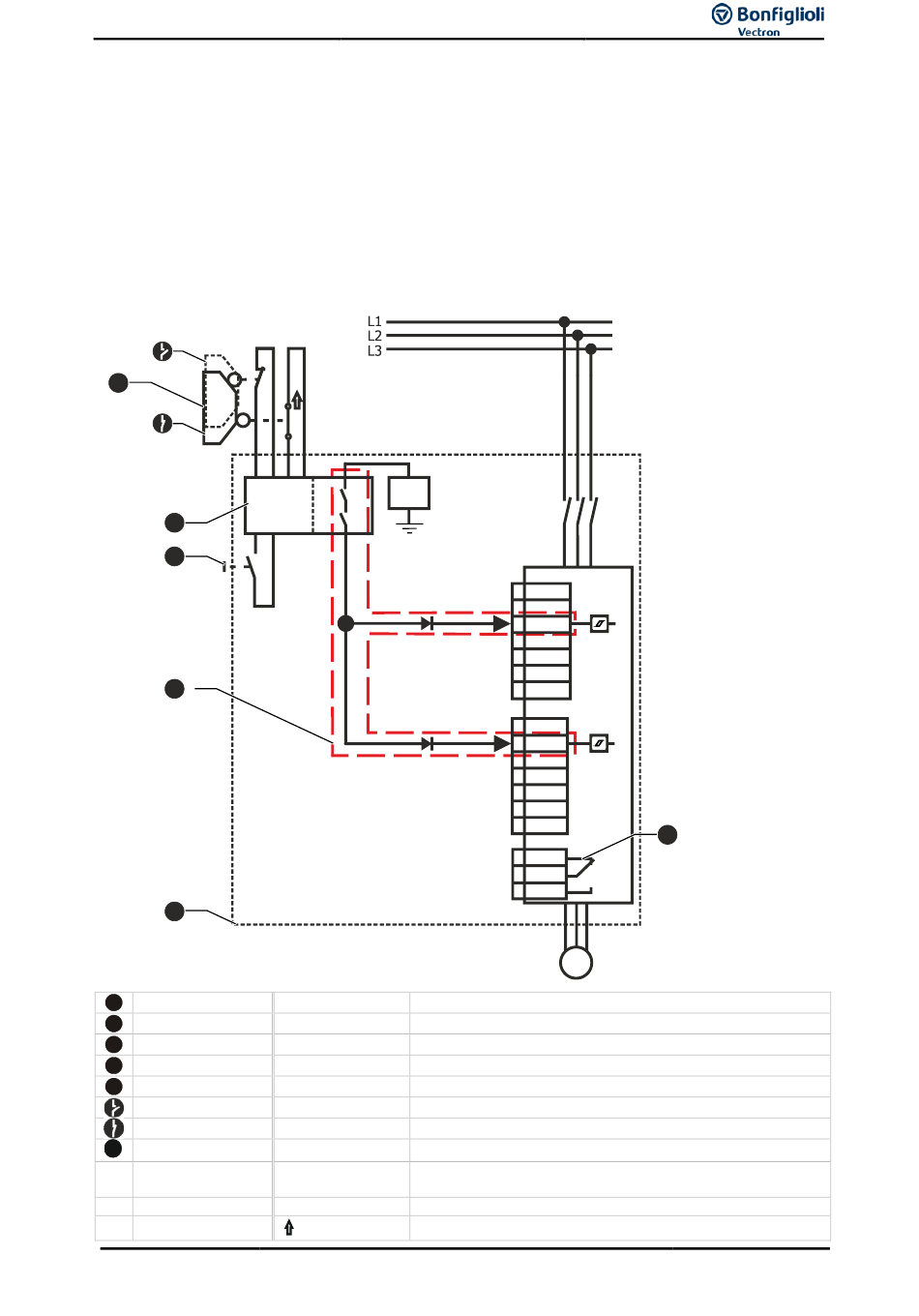

Die Applikationsschaltung zeigt eine Antriebssteuerung mit einem Sicherheitsbaustein nach
EN ISO 13849-1 PL e, DIN EN 61800-5-2 SIL 3. An Stelle eines Sicherheitsbausteins mit zwei Abschalt-
pfaden wird ein Sicherheitsbaustein mit einem Abschaltpfad und einer Verbindungsleitung
gewählt. Folgende Randbedingungen müssen beachtet werden:
Der Sicherheitsbaustein und der Frequenzumrichter müssen sich im gleichen Schalt-
−
schrank befinden.
Der Fehlerausschluss im Kurzschlussfall muss bei der Verlegung der Verbindungsleitung
−
zwischen Sicherheitsbaustein und ACU410 gewährleistet sein (zum Beispiel isolierte Lei-
tung).
S1
E
D
C
B
A
Schaltschrank
A
Sicherheitskreis
B
Quittierung
C
Sicherheitsbaustein
D
Not-Halt-Gerät
E
Offen
Geschlossen
Relais
G
09/20
S2
+24 V
STOA
STOB
STOA / STOB Erster und zweiter Abschaltpfad der Sicherheitsfunktion
X210A,X210B, X10 Steuerklemmen des Frequenzumrichters
X310 Schnittstelle der Kommunikation
+DC24 V Eingang oder Ausgang für Steuerspannung
GND Masse
SxIND Digitaleingang
S8IND* Wahlweise auch Digitalausgang S1OUTD
S9IND** Wahlweise auch Multifunktionsausgang MFO1
MFI Multifunktionseingang (analog, digital, Frequenzsignal, Tempe-
raturauswertung)
10VRef Referenzausgang DC 10 V
Positionsschalter betätigt dargestellt
Anwendungshandbuch STO
X210A ACU
1 +DC24V
2 GND
3 STOA
4 S2IND
5 S3IND
6 S4IND
7 S5IND
X210B
1 S6IND
STOB
2
3 S8IND*
4 S9IND**
5 10VRef
6 MFI1A
7 GND
G
X10
1 S3OUT.1
2 S3OUT.2 S3OUT
3 S3OUT.3
M
ACUx10-TD-STO_02-V00
