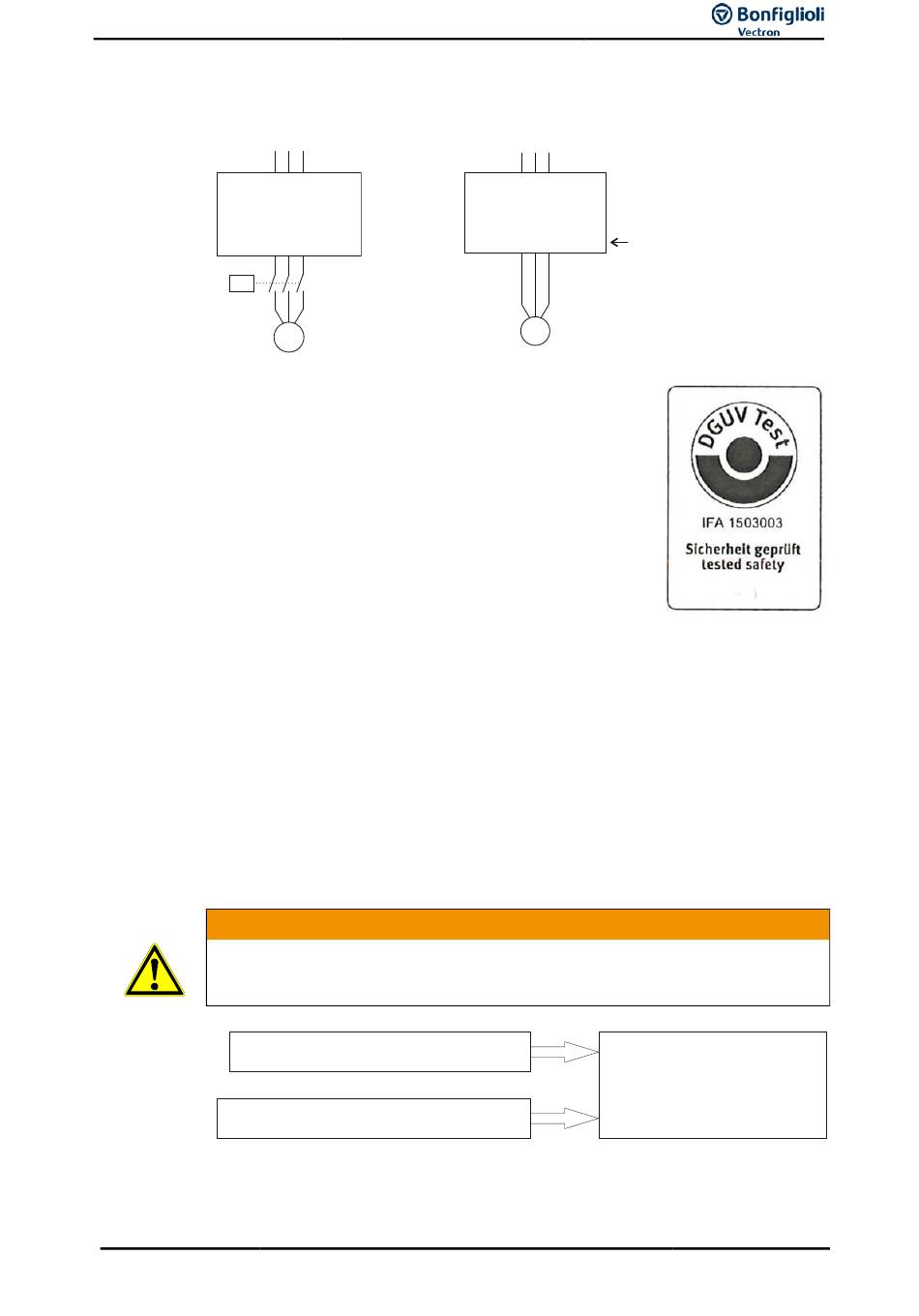

Beispielhaftes
herkömmliches System:
Frequenzumrichter
Kategorie 1
K1
Weitere Nutzen:
− Motorseitige Schütze nicht notwendig, reduzierter Installations-
aufwand, weniger Bauteile, weniger Kosten, mehr Platz im
Schaltschrank
− Einfache Realisierung mit externem Sicherheitsschaltgerät
− Der Antrieb kann kontinuierlich an der Spannungsversorgung
anliegen; die Kommunikation und Parametrierung des Frequen-
zumrichters bleibt bei abgeschaltetem Moment erhalten
Vereinfachte Maschinenabnahme, da die Sicherheitsfunktion
−
über eine Baumusterprüfung zertifiziert ist.
Auslösen der Funktion „Sicher abgeschaltetes Moment"
Das sicher abgeschaltete Moment kann erreicht werden durch:
− Gewolltes Auslösen im Betrieb, um einen Antrieb stillzusetzen und ein Wiederanlaufen si-
cher zu verhindern, z. B. für Wartungsarbeiten an einer Maschine.
− Auslösen durch das Betätigen eines Not-Halt-Schalters oder durch die Überwachung von
Schutzeinrichtungen, z. B. Schutztür.
− Erkennen eines Fehlers. Der Antrieb darf erst wieder anlaufen, wenn der Fehler quittiert
und behoben wurde.

Schutz gegen Wiederanlauf

Beachten Sie den folgenden Warnhinweis zum Wiederanlauf.
WARNUNG
Der Antrieb läuft wieder an, wenn die Funktion STO nicht mehr angefordert ist. Um der
Norm EN 60204 zu entsprechen, muss durch externe Maßnahmen sichergestellt sein,
dass der Antrieb erst nach einer Bestätigung wieder anläuft.
Anforderung durch Sicherheitsschaltgerät
Fehlererkennung durch Selbstüberwachung
09/20
Netz
M
Anwendungshandbuch STO
Integrierte Lösung
mit ACU410 und Nutzung des STO
Netz
ACTIVE Next Generation
mit integrierter
Sicherheitsfunktion
Sicher abgeschaltetes Moment
M
Sicher abgeschaltetes Moment
