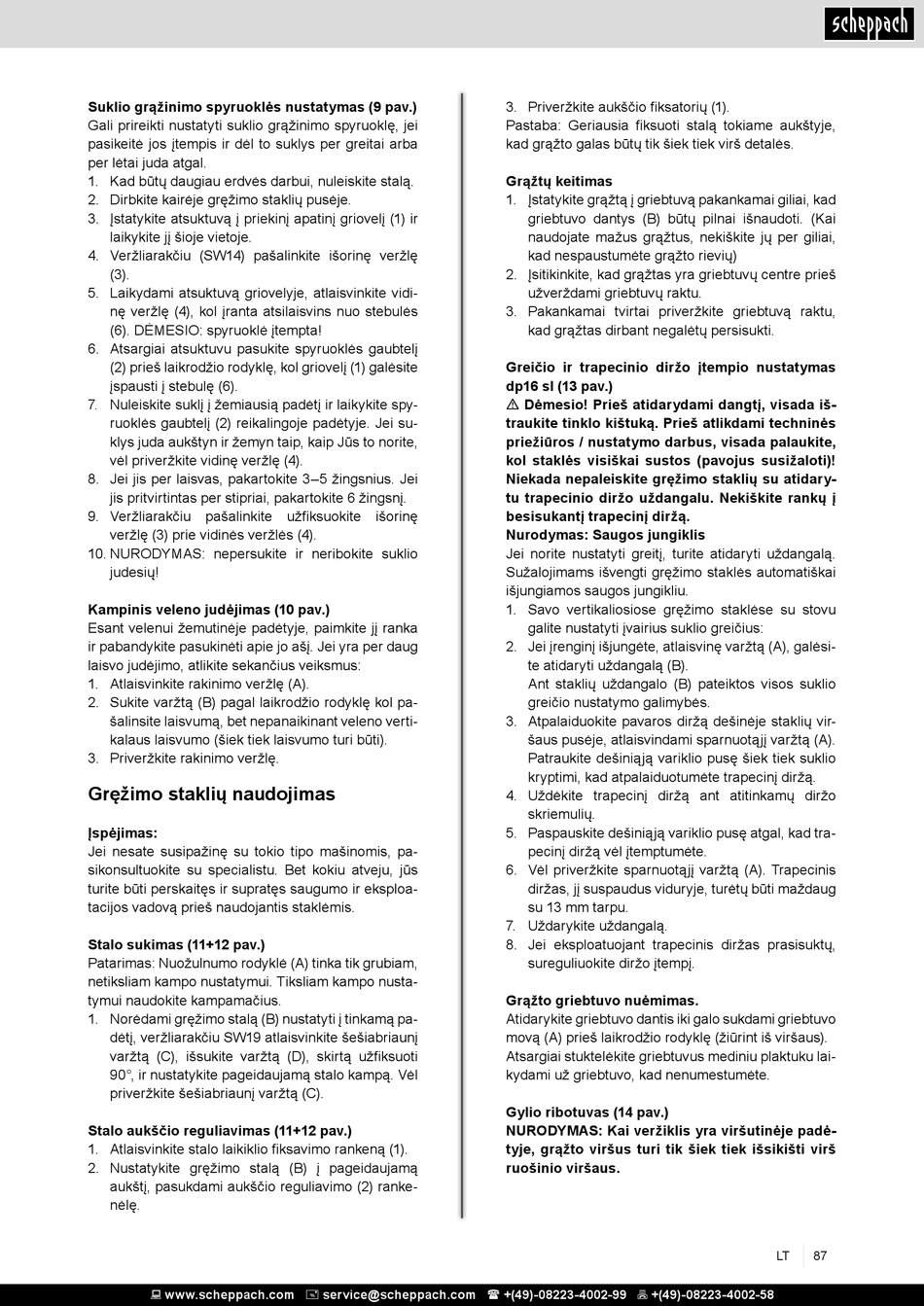

Suklio grąžinimo spyruoklės nustatymas (9 pav.)
Gali prireikti nustatyti suklio grąžinimo spyruoklę, jei
pasikeitė jos įtempis ir dėl to suklys per greitai arba
per lėtai juda atgal.
1. Kad būtų daugiau erdvės darbui, nuleiskite stalą.
2. Dirbkite kairėje gręžimo staklių pusėje.
3. Įstatykite atsuktuvą į priekinį apatinį griovelį (1) ir
laikykite jį šioje vietoje.
4. Veržliarakčiu (SW14) pašalinkite išorinę veržlę
(3).
5. Laikydami atsuktuvą griovelyje, atlaisvinkite vidi-
nę veržlę (4), kol įranta atsilaisvins nuo stebulės
(6). DĖMESIO: spyruoklė įtempta!
6. Atsargiai atsuktuvu pasukite spyruoklės gaubtelį
(2) prieš laikrodžio rodyklę, kol griovelį (1) galėsite
įspausti į stebulę (6).
7. Nuleiskite suklį į žemiausią padėtį ir laikykite spy-
ruoklės gaubtelį (2) reikalingoje padėtyje. Jei su-
klys juda aukštyn ir žemyn taip, kaip Jūs to norite,
vėl priveržkite vidinę veržlę (4).
8. Jei jis per laisvas, pakartokite 3–5 žingsnius. Jei
jis pritvirtintas per stipriai, pakartokite 6 žingsnį.
9. Veržliarakčiu pašalinkite užfiksuokite išorinę
veržlę (3) prie vidinės veržlės (4).
10. NURODYMAS: nepersukite ir neribokite suklio
judesių!
Kampinis veleno judėjimas (10 pav.)
Esant velenui žemutinėje padėtyje, paimkite jį ranka
ir pabandykite pasukinėti apie jo ašį. Jei yra per daug
laisvo judėjimo, atlikite sekančius veiksmus:
1. Atlaisvinkite rakinimo veržlę (A).
2. Sukite varžtą (B) pagal laikrodžio rodyklę kol pa-
šalinsite laisvumą, bet nepanaikinant veleno verti-
kalaus laisvumo (šiek tiek laisvumo turi būti).
3. Priveržkite rakinimo veržlę.
Gręžimo staklių naudojimas
Įspėjimas:
Jei nesate susipažinę su tokio tipo mašinomis, pa-
sikonsultuokite su specialistu. Bet kokiu atveju, jūs
turite būti perskaitęs ir supratęs saugumo ir eksploa-
tacijos vadovą prieš naudojantis staklėmis.
Stalo sukimas (11+12 pav.)
Patarimas: Nuožulnumo rodyklė (A) tinka tik grubiam,
netiksliam kampo nustatymui. Tiksliam kampo nusta-
tymui naudokite kampamačius.
1. Norėdami gręžimo stalą (B) nustatyti į tinkamą pa-
dėtį, veržliarakčiu SW19 atlaisvinkite šešiabriaunį
varžtą (C), išsukite varžtą (D), skirtą užfiksuoti
90°, ir nustatykite pageidaujamą stalo kampą. Vėl
priveržkite šešiabriaunį varžtą (C).
Stalo aukščio reguliavimas (11+12 pav.)
1. Atlaisvinkite stalo laikiklio fiksavimo rankeną (1).
2. Nustatykite gręžimo stalą (B) į pageidaujamą
aukštį, pasukdami aukščio reguliavimo (2) ranke-
nėlę.
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
3. Priveržkite aukščio fiksatorių (1).
Pastaba: Geriausia fiksuoti stalą tokiame aukštyje,
kad grąžto galas būtų tik šiek tiek virš detalės.
Grąžtų keitimas
1. Įstatykite grąžtą į griebtuvą pakankamai giliai, kad
griebtuvo dantys (B) būtų pilnai išnaudoti. (Kai
naudojate mažus grąžtus, nekiškite jų per giliai,
kad nespaustumėte grąžto rievių)
2. Įsitikinkite, kad grąžtas yra griebtuvų centre prieš
užverždami griebtuvų raktu.
3. Pakankamai tvirtai priveržkite griebtuvą raktu,
kad grąžtas dirbant negalėtų persisukti.
Greičio ir trapecinio diržo įtempio nustatymas
dp16 sl (13 pav.)
m Dėmesio! Prieš atidarydami dangtį, visada iš-
traukite tinklo kištuką. Prieš atlikdami techninės
priežiūros / nustatymo darbus, visada palaukite,
kol staklės visiškai sustos (pavojus susižaloti)!
Niekada nepaleiskite gręžimo staklių su atidary-
tu trapecinio diržo uždangalu. Nekiškite rankų į
besisukantį trapecinį diržą.
Nurodymas: Saugos jungiklis
Jei norite nustatyti greitį, turite atidaryti uždangalą.
Sužalojimams išvengti gręžimo staklės automatiškai
išjungiamos saugos jungikliu.
1. Savo vertikaliosiose gręžimo staklėse su stovu
galite nustatyti įvairius suklio greičius:
2. Jei įrenginį išjungėte, atlaisvinę varžtą (A), galėsi-
te atidaryti uždangalą (B).
Ant staklių uždangalo (B) pateiktos visos suklio
greičio nustatymo galimybės.
3. Atpalaiduokite pavaros diržą dešinėje staklių vir-
šaus pusėje, atlaisvindami sparnuotąjį varžtą (A).
Patraukite dešiniąją variklio pusę šiek tiek suklio
kryptimi, kad atpalaiduotumėte trapecinį diržą.
4. Uždėkite trapecinį diržą ant atitinkamų diržo
skriemulių.
5. Paspauskite dešiniąją variklio pusę atgal, kad tra-
pecinį diržą vėl įtemptumėte.
6. Vėl priveržkite sparnuotąjį varžtą (A). Trapecinis
diržas, jį suspaudus viduryje, turėtų būti maždaug
su 13 mm tarpu.
7. Uždarykite uždangalą.
8. Jei eksploatuojant trapecinis diržas prasisuktų,
sureguliuokite diržo įtempį.
Grąžto griebtuvo nuėmimas.
Atidarykite griebtuvo dantis iki galo sukdami griebtuvo
movą (A) prieš laikrodžio rodyklę (žiūrint iš viršaus).
Atsargiai stuktelėkite griebtuvus mediniu plaktuku lai-
kydami už griebtuvo, kad nenumestumėte.
Gylio ribotuvas (14 pav.)
NURODYMAS: Kai veržiklis yra viršutinėje padė-
tyje, grąžto viršus turi tik šiek tiek išsikišti virš
ruošinio viršaus.
