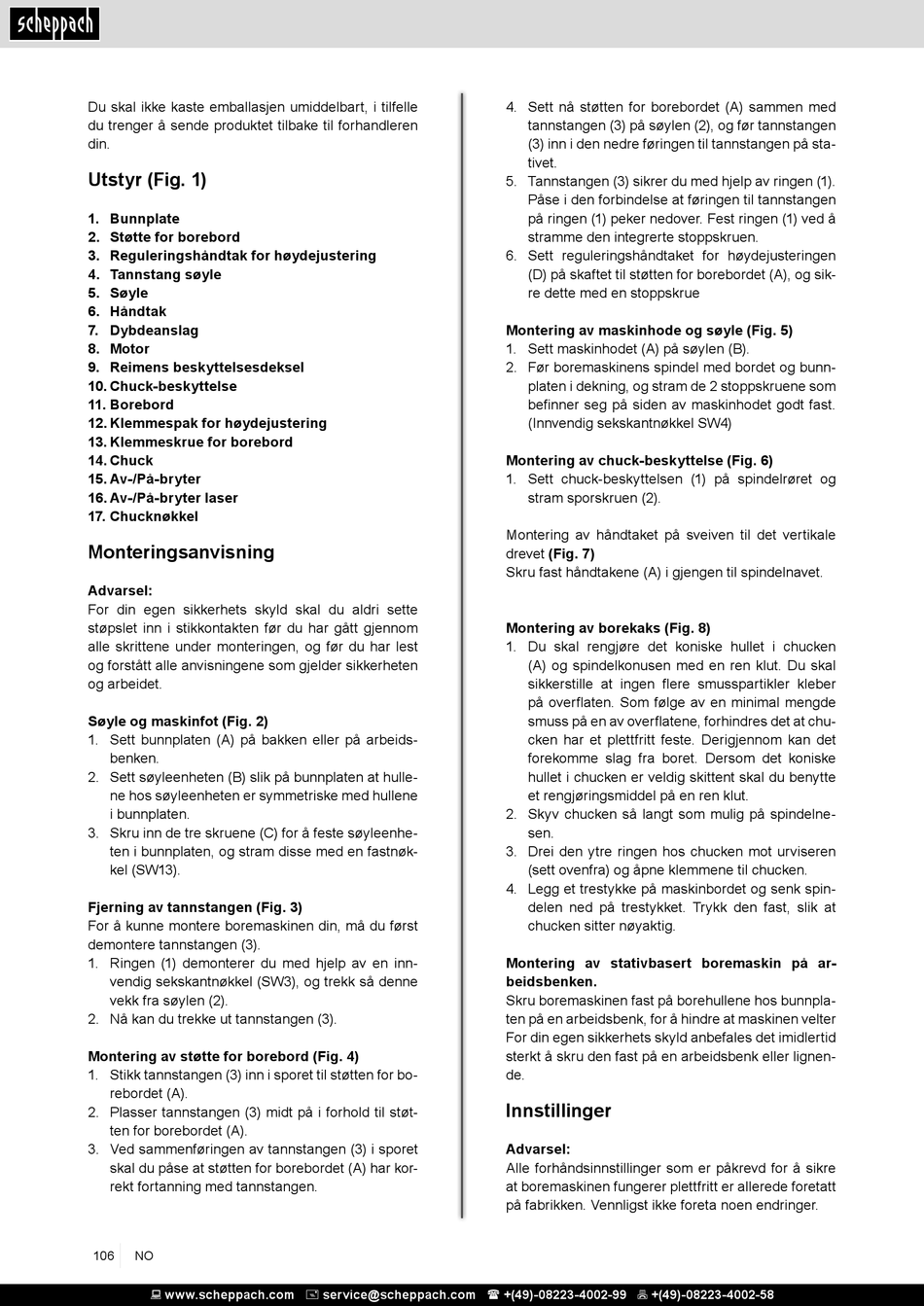

Du skal ikke kaste emballasjen umiddelbart, i tilfelle
du trenger å sende produktet tilbake til forhandleren
din.
Utstyr (Fig. 1)
1. Bunnplate
2. Støtte for borebord
3. Reguleringshåndtak for høydejustering
4. Tannstang søyle
5. Søyle
6. Håndtak
7. Dybdeanslag
8. Motor
9. Reimens beskyttelsesdeksel
10. Chuck-beskyttelse
11. Borebord
12. Klemmespak for høydejustering
13. Klemmeskrue for borebord
14. Chuck
15. Av-/På-bryter
16. Av-/På-bryter laser
17. Chucknøkkel

Monteringsanvisning

Advarsel:
For din egen sikkerhets skyld skal du aldri sette
støpslet inn i stikkontakten før du har gått gjennom
alle skrittene under monteringen, og før du har lest
og forstått alle anvisningene som gjelder sikkerheten
og arbeidet.
Søyle og maskinfot (Fig. 2)
1. Sett bunnplaten (A) på bakken eller på arbeids-
benken.
2. Sett søyleenheten (B) slik på bunnplaten at hulle-
ne hos søyleenheten er symmetriske med hullene
i bunnplaten.
3. Skru inn de tre skruene (C) for å feste søyleenhe-
ten i bunnplaten, og stram disse med en fastnøk-
kel (SW13).
Fjerning av tannstangen (Fig. 3)
For å kunne montere boremaskinen din, må du først
demontere tannstangen (3).
1. Ringen (1) demonterer du med hjelp av en inn-
vendig sekskantnøkkel (SW3), og trekk så denne
vekk fra søylen (2).
2. Nå kan du trekke ut tannstangen (3).
Montering av støtte for borebord (Fig. 4)
1. Stikk tannstangen (3) inn i sporet til støtten for bo-
rebordet (A).
2. Plasser tannstangen (3) midt på i forhold til støt-
ten for borebordet (A).
3. Ved sammenføringen av tannstangen (3) i sporet
skal du påse at støtten for borebordet (A) har kor-
rekt fortanning med tannstangen.
106 NO
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
4. Sett nå støtten for borebordet (A) sammen med
tannstangen (3) på søylen (2), og før tannstangen
(3) inn i den nedre føringen til tannstangen på sta-
tivet.
5. Tannstangen (3) sikrer du med hjelp av ringen (1).
Påse i den forbindelse at føringen til tannstangen
på ringen (1) peker nedover. Fest ringen (1) ved å
stramme den integrerte stoppskruen.
6. Sett reguleringshåndtaket for høydejusteringen
(D) på skaftet til støtten for borebordet (A), og sik-
re dette med en stoppskrue
Montering av maskinhode og søyle (Fig. 5)
1. Sett maskinhodet (A) på søylen (B).
2. Før boremaskinens spindel med bordet og bunn-
platen i dekning, og stram de 2 stoppskruene som
befinner seg på siden av maskinhodet godt fast.
(Innvendig sekskantnøkkel SW4)
Montering av chuck-beskyttelse (Fig. 6)
1. Sett chuck-beskyttelsen (1) på spindelrøret og
stram sporskruen (2).
Montering av håndtaket på sveiven til det vertikale
drevet (Fig. 7)
Skru fast håndtakene (A) i gjengen til spindelnavet.
Montering av borekaks (Fig. 8)
1. Du skal rengjøre det koniske hullet i chucken
(A) og spindelkonusen med en ren klut. Du skal
sikkerstille at ingen flere smusspartikler kleber
på overflaten. Som følge av en minimal mengde
smuss på en av overflatene, forhindres det at chu-
cken har et plettfritt feste. Derigjennom kan det
forekomme slag fra boret. Dersom det koniske
hullet i chucken er veldig skittent skal du benytte
et rengjøringsmiddel på en ren klut.
2. Skyv chucken så langt som mulig på spindelne-
sen.
3. Drei den ytre ringen hos chucken mot urviseren
(sett ovenfra) og åpne klemmene til chucken.
4. Legg et trestykke på maskinbordet og senk spin-
delen ned på trestykket. Trykk den fast, slik at
chucken sitter nøyaktig.
Montering av stativbasert boremaskin på ar-
beidsbenken.
Skru boremaskinen fast på borehullene hos bunnpla-
ten på en arbeidsbenk, for å hindre at maskinen velter
For din egen sikkerhets skyld anbefales det imidlertid
sterkt å skru den fast på en arbeidsbenk eller lignen-
de.
Innstillinger
Advarsel:
Alle forhåndsinnstillinger som er påkrevd for å sikre
at boremaskinen fungerer plettfritt er allerede foretatt
på fabrikken. Vennligst ikke foreta noen endringer.
