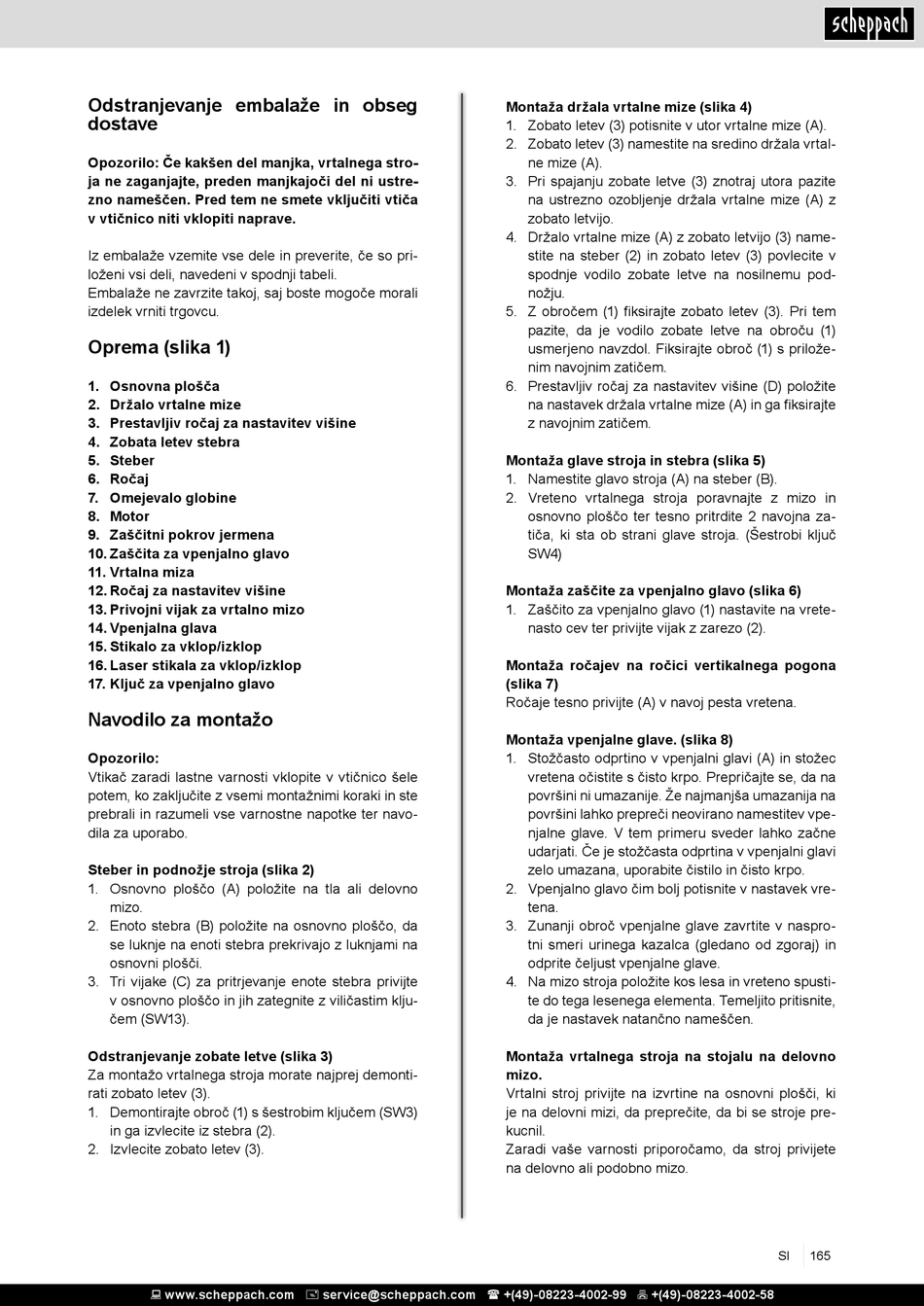

Odstranjevanje embalaže in obseg
dostave
Opozorilo: Če kakšen del manjka, vrtalnega stro-
ja ne zaganjajte, preden manjkajoči del ni ustre-
zno nameščen. Pred tem ne smete vključiti vtiča
v vtičnico niti vklopiti naprave.
Iz embalaže vzemite vse dele in preverite, če so pri-
loženi vsi deli, navedeni v spodnji tabeli.
Embalaže ne zavrzite takoj, saj boste mogoče morali
izdelek vrniti trgovcu.
Oprema (slika 1)
1. Osnovna plošča
2. Držalo vrtalne mize
3. Prestavljiv ročaj za nastavitev višine
4. Zobata letev stebra
5. Steber
6. Ročaj
7. Omejevalo globine
8. Motor
9. Zaščitni pokrov jermena
10. Zaščita za vpenjalno glavo
11. Vrtalna miza
12. Ročaj za nastavitev višine
13. Privojni vijak za vrtalno mizo
14. Vpenjalna glava
15. Stikalo za vklop/izklop
16. Laser stikala za vklop/izklop
17. Ključ za vpenjalno glavo
Navodilo za montažo
Opozorilo:
Vtikač zaradi lastne varnosti vklopite v vtičnico šele
potem, ko zaključite z vsemi montažnimi koraki in ste
prebrali in razumeli vse varnostne napotke ter navo-
dila za uporabo.
Steber in podnožje stroja (slika 2)
1. Osnovno ploščo (A) položite na tla ali delovno
mizo.
2. Enoto stebra (B) položite na osnovno ploščo, da
se luknje na enoti stebra prekrivajo z luknjami na
osnovni plošči.
3. Tri vijake (C) za pritrjevanje enote stebra privijte
v osnovno ploščo in jih zategnite z viličastim klju-
čem (SW13).
Odstranjevanje zobate letve (slika 3)
Za montažo vrtalnega stroja morate najprej demonti-
rati zobato letev (3).
1. Demontirajte obroč (1) s šestrobim ključem (SW3)
in ga izvlecite iz stebra (2).
2. Izvlecite zobato letev (3).
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
Montaža držala vrtalne mize (slika 4)
1. Zobato letev (3) potisnite v utor vrtalne mize (A).
2. Zobato letev (3) namestite na sredino držala vrtal-
ne mize (A).
3. Pri spajanju zobate letve (3) znotraj utora pazite
na ustrezno ozobljenje držala vrtalne mize (A) z
zobato letvijo.
4. Držalo vrtalne mize (A) z zobato letvijo (3) name-
stite na steber (2) in zobato letev (3) povlecite v
spodnje vodilo zobate letve na nosilnemu pod-
nožju.
5. Z obročem (1) fiksirajte zobato letev (3). Pri tem
pazite, da je vodilo zobate letve na obroču (1)
usmerjeno navzdol. Fiksirajte obroč (1) s prilože-
nim navojnim zatičem.
6. Prestavljiv ročaj za nastavitev višine (D) položite
na nastavek držala vrtalne mize (A) in ga fiksirajte
z navojnim zatičem.
Montaža glave stroja in stebra (slika 5)
1. Namestite glavo stroja (A) na steber (B).
2. Vreteno vrtalnega stroja poravnajte z mizo in
osnovno ploščo ter tesno pritrdite 2 navojna za-
tiča, ki sta ob strani glave stroja. (Šestrobi ključ
SW4)
Montaža zaščite za vpenjalno glavo (slika 6)
1. Zaščito za vpenjalno glavo (1) nastavite na vrete-
nasto cev ter privijte vijak z zarezo (2).
Montaža ročajev na ročici vertikalnega pogona
(slika 7)
Ročaje tesno privijte (A) v navoj pesta vretena.
Montaža vpenjalne glave. (slika 8)
1. Stožčasto odprtino v vpenjalni glavi (A) in stožec
vretena očistite s čisto krpo. Prepričajte se, da na
površini ni umazanije. Že najmanjša umazanija na
površini lahko prepreči neovirano namestitev vpe-
njalne glave. V tem primeru sveder lahko začne
udarjati. Če je stožčasta odprtina v vpenjalni glavi
zelo umazana, uporabite čistilo in čisto krpo.
2. Vpenjalno glavo čim bolj potisnite v nastavek vre-
tena.
3. Zunanji obroč vpenjalne glave zavrtite v naspro-
tni smeri urinega kazalca (gledano od zgoraj) in
odprite čeljust vpenjalne glave.
4. Na mizo stroja položite kos lesa in vreteno spusti-
te do tega lesenega elementa. Temeljito pritisnite,
da je nastavek natančno nameščen.
Montaža vrtalnega stroja na stojalu na delovno
mizo.
Vrtalni stroj privijte na izvrtine na osnovni plošči, ki
je na delovni mizi, da preprečite, da bi se stroje pre-
kucnil.
Zaradi vaše varnosti priporočamo, da stroj privijete
na delovno ali podobno mizo.
