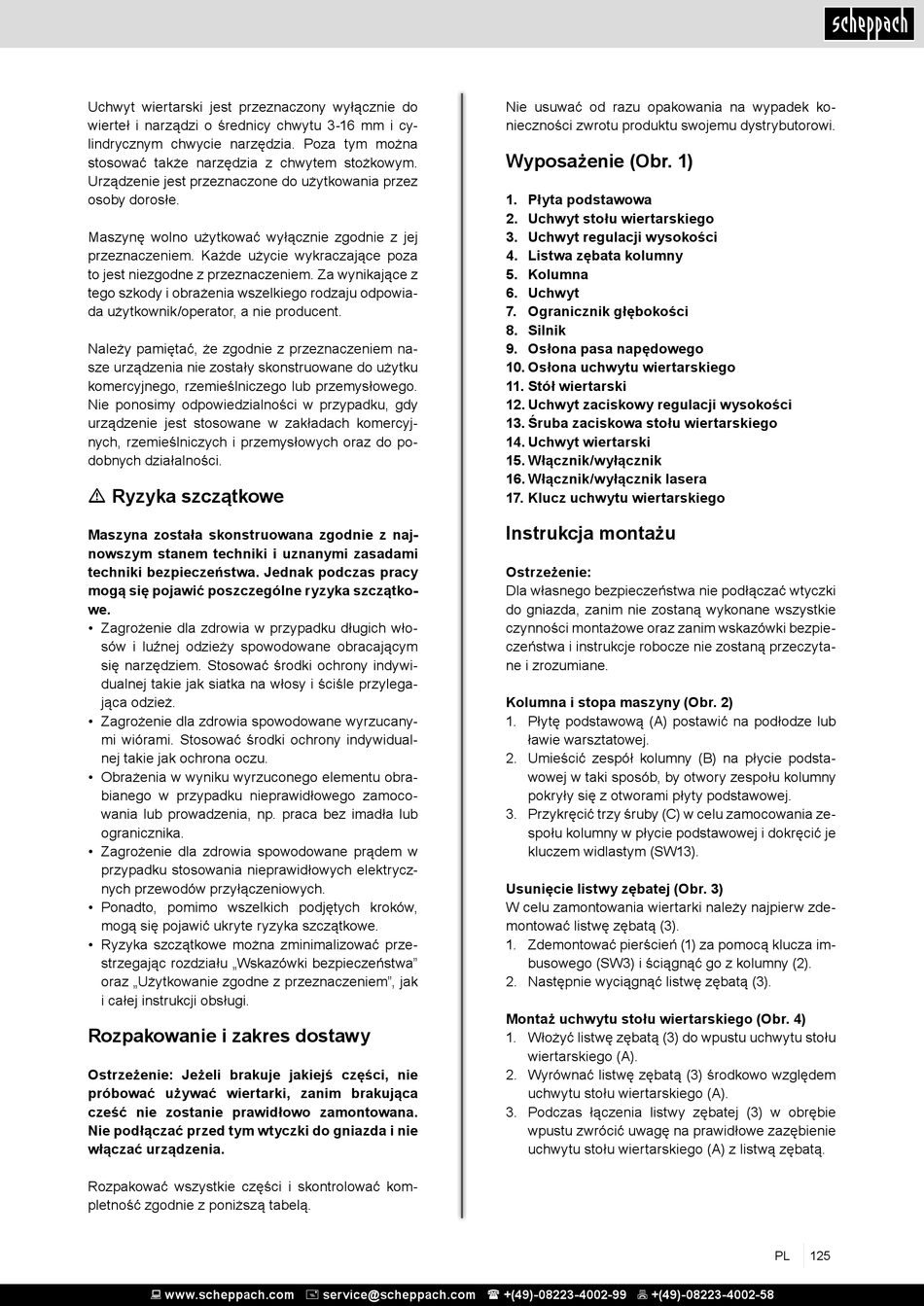

Uchwyt wiertarski jest przeznaczony wyłącznie do
wierteł i narządzi o średnicy chwytu 3-16 mm i cy-
lindrycznym chwycie narzędzia. Poza tym można
stosować także narzędzia z chwytem stożkowym.
Urządzenie jest przeznaczone do użytkowania przez
osoby dorosłe.
Maszynę wolno użytkować wyłącznie zgodnie z jej
przeznaczeniem. Każde użycie wykraczające poza
to jest niezgodne z przeznaczeniem. Za wynikające z
tego szkody i obrażenia wszelkiego rodzaju odpowia-
da użytkownik/operator, a nie producent.
Należy pamiętać, że zgodnie z przeznaczeniem na-
sze urządzenia nie zostały skonstruowane do użytku
komercyjnego, rzemieślniczego lub przemysłowego.
Nie ponosimy odpowiedzialności w przypadku, gdy
urządzenie jest stosowane w zakładach komercyj-
nych, rzemieślniczych i przemysłowych oraz do po-
dobnych działalności.
m Ryzyka szczątkowe
Maszyna została skonstruowana zgodnie z naj-
nowszym stanem techniki i uznanymi zasadami
techniki bezpieczeństwa. Jednak podczas pracy
mogą się pojawić poszczególne ryzyka szczątko-
we.
• Zagrożenie dla zdrowia w przypadku długich wło-
sów i luźnej odzieży spowodowane obracającym
się narzędziem. Stosować środki ochrony indywi-
dualnej takie jak siatka na włosy i ściśle przylega-
jąca odzież.
• Zagrożenie dla zdrowia spowodowane wyrzucany-
mi wiórami. Stosować środki ochrony indywidual-
nej takie jak ochrona oczu.
• Obrażenia w wyniku wyrzuconego elementu obra-
bianego w przypadku nieprawidłowego zamoco-
wania lub prowadzenia, np. praca bez imadła lub
ogranicznika.
• Zagrożenie dla zdrowia spowodowane prądem w
przypadku stosowania nieprawidłowych elektrycz-
nych przewodów przyłączeniowych.
• Ponadto, pomimo wszelkich podjętych kroków,
mogą się pojawić ukryte ryzyka szczątkowe.
• Ryzyka szczątkowe można zminimalizować prze-
strzegając rozdziału „Wskazówki bezpieczeństwa"
oraz „Użytkowanie zgodne z przeznaczeniem", jak
i całej instrukcji obsługi.
Rozpakowanie i zakres dostawy
Ostrzeżenie: Jeżeli brakuje jakiejś części, nie
próbować używać wiertarki, zanim brakująca
cześć nie zostanie prawidłowo zamontowana.
Nie podłączać przed tym wtyczki do gniazda i nie
włączać urządzenia.
Rozpakować wszystkie części i skontrolować kom-
pletność zgodnie z poniższą tabelą.
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
Nie usuwać od razu opakowania na wypadek ko-
nieczności zwrotu produktu swojemu dystrybutorowi.
Wyposażenie (Obr. 1)
1. Płyta podstawowa
2. Uchwyt stołu wiertarskiego
3. Uchwyt regulacji wysokości
4. Listwa zębata kolumny
5. Kolumna
6. Uchwyt
7. Ogranicznik głębokości
8. Silnik
9. Osłona pasa napędowego
10. Osłona uchwytu wiertarskiego
11. Stół wiertarski
12. Uchwyt zaciskowy regulacji wysokości
13. Śruba zaciskowa stołu wiertarskiego
14. Uchwyt wiertarski
15. Włącznik/wyłącznik
16. Włącznik/wyłącznik lasera
17. Klucz uchwytu wiertarskiego
Instrukcja montażu
Ostrzeżenie:
Dla własnego bezpieczeństwa nie podłączać wtyczki
do gniazda, zanim nie zostaną wykonane wszystkie
czynności montażowe oraz zanim wskazówki bezpie-
czeństwa i instrukcje robocze nie zostaną przeczyta-
ne i zrozumiane.
Kolumna i stopa maszyny (Obr. 2)
1. Płytę podstawową (A) postawić na podłodze lub
ławie warsztatowej.
2. Umieścić zespół kolumny (B) na płycie podsta-
wowej w taki sposób, by otwory zespołu kolumny
pokryły się z otworami płyty podstawowej.
3. Przykręcić trzy śruby (C) w celu zamocowania ze-
społu kolumny w płycie podstawowej i dokręcić je
kluczem widlastym (SW13).
Usunięcie listwy zębatej (Obr. 3)
W celu zamontowania wiertarki należy najpierw zde-
montować listwę zębatą (3).
1. Zdemontować pierścień (1) za pomocą klucza im-
busowego (SW3) i ściągnąć go z kolumny (2).
2. Następnie wyciągnąć listwę zębatą (3).
Montaż uchwytu stołu wiertarskiego (Obr. 4)
1. Włożyć listwę zębatą (3) do wpustu uchwytu stołu
wiertarskiego (A).
2. Wyrównać listwę zębatą (3) środkowo względem
uchwytu stołu wiertarskiego (A).
3. Podczas łączenia listwy zębatej (3) w obrębie
wpustu zwrócić uwagę na prawidłowe zazębienie
uchwytu stołu wiertarskiego (A) z listwą zębatą.
PL 125
