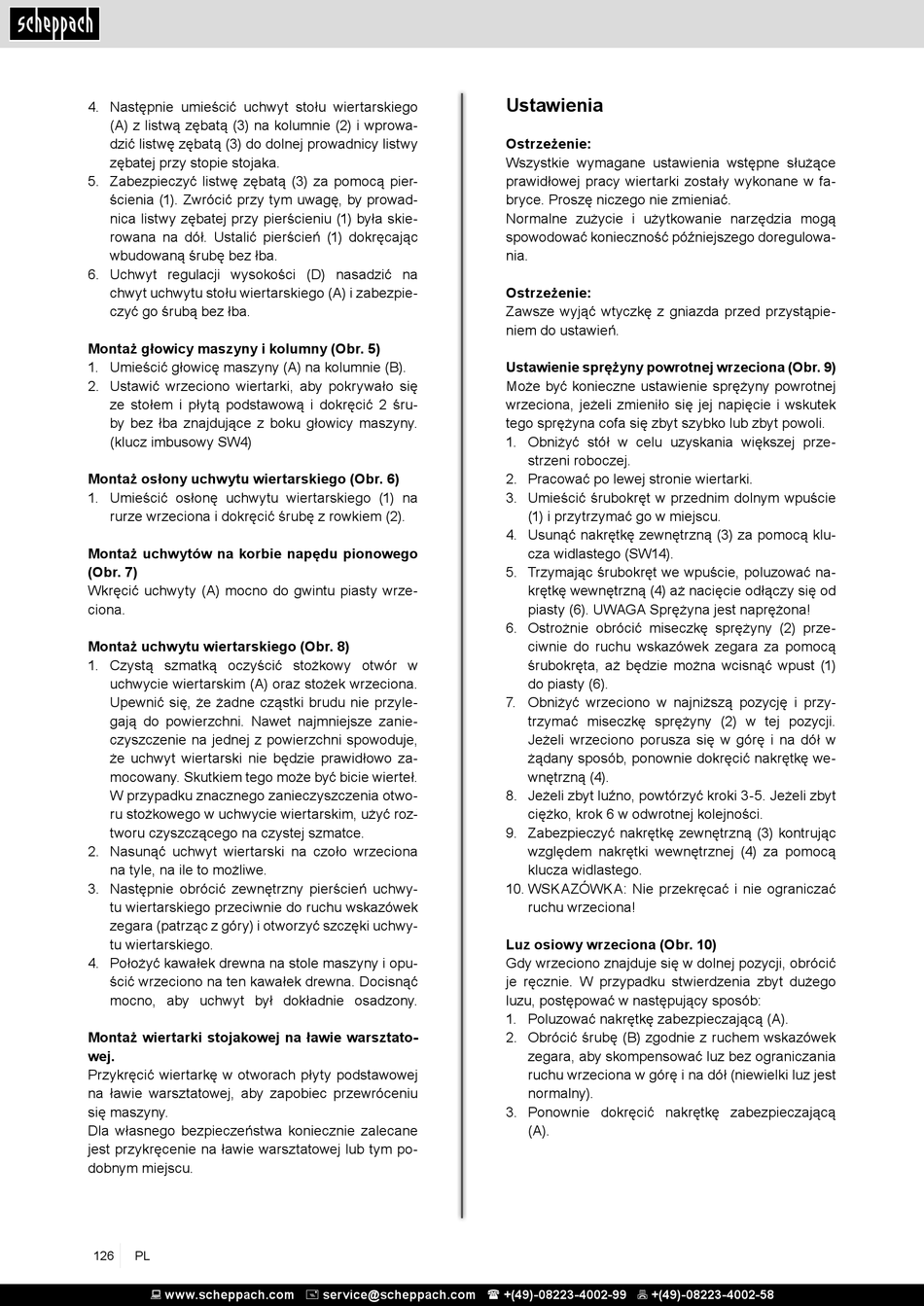

4. Następnie umieścić uchwyt stołu wiertarskiego
(A) z listwą zębatą (3) na kolumnie (2) i wprowa-
dzić listwę zębatą (3) do dolnej prowadnicy listwy
zębatej przy stopie stojaka.
5. Zabezpieczyć listwę zębatą (3) za pomocą pier-
ścienia (1). Zwrócić przy tym uwagę, by prowad-
nica listwy zębatej przy pierścieniu (1) była skie-
rowana na dół. Ustalić pierścień (1) dokręcając
wbudowaną śrubę bez łba.
6. Uchwyt regulacji wysokości (D) nasadzić na
chwyt uchwytu stołu wiertarskiego (A) i zabezpie-
czyć go śrubą bez łba.
Montaż głowicy maszyny i kolumny (Obr. 5)
1. Umieścić głowicę maszyny (A) na kolumnie (B).
2. Ustawić wrzeciono wiertarki, aby pokrywało się
ze stołem i płytą podstawową i dokręcić 2 śru-
by bez łba znajdujące z boku głowicy maszyny.
(klucz imbusowy SW4)
Montaż osłony uchwytu wiertarskiego (Obr. 6)
1. Umieścić osłonę uchwytu wiertarskiego (1) na
rurze wrzeciona i dokręcić śrubę z rowkiem (2).
Montaż uchwytów na korbie napędu pionowego
(Obr. 7)
Wkręcić uchwyty (A) mocno do gwintu piasty wrze-
ciona.
Montaż uchwytu wiertarskiego (Obr. 8)
1. Czystą szmatką oczyścić stożkowy otwór w
uchwycie wiertarskim (A) oraz stożek wrzeciona.
Upewnić się, że żadne cząstki brudu nie przyle-
gają do powierzchni. Nawet najmniejsze zanie-
czyszczenie na jednej z powierzchni spowoduje,
że uchwyt wiertarski nie będzie prawidłowo za-
mocowany. Skutkiem tego może być bicie wierteł.
W przypadku znacznego zanieczyszczenia otwo-
ru stożkowego w uchwycie wiertarskim, użyć roz-
tworu czyszczącego na czystej szmatce.
2. Nasunąć uchwyt wiertarski na czoło wrzeciona
na tyle, na ile to możliwe.
3. Następnie obrócić zewnętrzny pierścień uchwy-
tu wiertarskiego przeciwnie do ruchu wskazówek
zegara (patrząc z góry) i otworzyć szczęki uchwy-
tu wiertarskiego.
4. Położyć kawałek drewna na stole maszyny i opu-
ścić wrzeciono na ten kawałek drewna. Docisnąć
mocno, aby uchwyt był dokładnie osadzony.
Montaż wiertarki stojakowej na ławie warsztato-
wej.
Przykręcić wiertarkę w otworach płyty podstawowej
na ławie warsztatowej, aby zapobiec przewróceniu
się maszyny.
Dla własnego bezpieczeństwa koniecznie zalecane
jest przykręcenie na ławie warsztatowej lub tym po-
dobnym miejscu.
126
PL
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
Ustawienia
Ostrzeżenie:
Wszystkie wymagane ustawienia wstępne służące
prawidłowej pracy wiertarki zostały wykonane w fa-
bryce. Proszę niczego nie zmieniać.
Normalne zużycie i użytkowanie narzędzia mogą
spowodować konieczność późniejszego doregulowa-
nia.
Ostrzeżenie:
Zawsze wyjąć wtyczkę z gniazda przed przystąpie-
niem do ustawień.
Ustawienie sprężyny powrotnej wrzeciona (Obr. 9)
Może być konieczne ustawienie sprężyny powrotnej
wrzeciona, jeżeli zmieniło się jej napięcie i wskutek
tego sprężyna cofa się zbyt szybko lub zbyt powoli.
1. Obniżyć stół w celu uzyskania większej prze-
strzeni roboczej.
2. Pracować po lewej stronie wiertarki.
3. Umieścić śrubokręt w przednim dolnym wpuście
(1) i przytrzymać go w miejscu.
4. Usunąć nakrętkę zewnętrzną (3) za pomocą klu-
cza widlastego (SW14).
5. Trzymając śrubokręt we wpuście, poluzować na-
krętkę wewnętrzną (4) aż nacięcie odłączy się od
piasty (6). UWAGA Sprężyna jest naprężona!
6. Ostrożnie obrócić miseczkę sprężyny (2) prze-
ciwnie do ruchu wskazówek zegara za pomocą
śrubokręta, aż będzie można wcisnąć wpust (1)
do piasty (6).
7. Obniżyć wrzeciono w najniższą pozycję i przy-
trzymać miseczkę sprężyny (2) w tej pozycji.
Jeżeli wrzeciono porusza się w górę i na dół w
żądany sposób, ponownie dokręcić nakrętkę we-
wnętrzną (4).
8. Jeżeli zbyt luźno, powtórzyć kroki 3-5. Jeżeli zbyt
ciężko, krok 6 w odwrotnej kolejności.
9. Zabezpieczyć nakrętkę zewnętrzną (3) kontrując
względem nakrętki wewnętrznej (4) za pomocą
klucza widlastego.
10. WSKAZÓWKA: Nie przekręcać i nie ograniczać
ruchu wrzeciona!
Luz osiowy wrzeciona (Obr. 10)
Gdy wrzeciono znajduje się w dolnej pozycji, obrócić
je ręcznie. W przypadku stwierdzenia zbyt dużego
luzu, postępować w następujący sposób:
1. Poluzować nakrętkę zabezpieczającą (A).
2. Obrócić śrubę (B) zgodnie z ruchem wskazówek
zegara, aby skompensować luz bez ograniczania
ruchu wrzeciona w górę i na dół (niewielki luz jest
normalny).
3. Ponownie dokręcić nakrętkę zabezpieczającą
(A).
