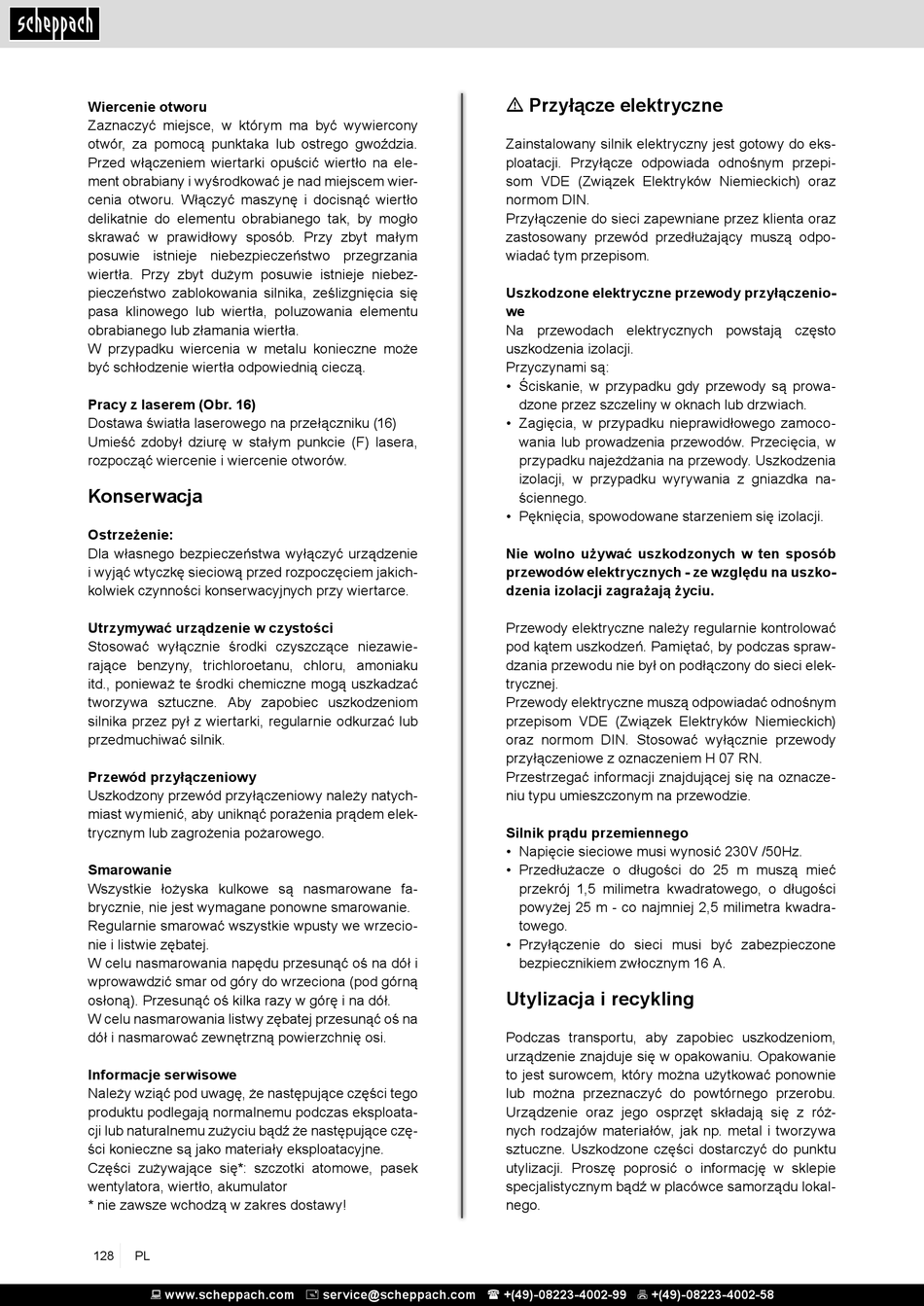

Przyłącze Elektryczne; Utylizacja I Recykling - Scheppach 4906807901 Originalbetriebsanleitung

Wiercenie otworu
Zaznaczyć miejsce, w którym ma być wywiercony
otwór, za pomocą punktaka lub ostrego gwoździa.
Przed włączeniem wiertarki opuścić wiertło na ele-
ment obrabiany i wyśrodkować je nad miejscem wier-
cenia otworu. Włączyć maszynę i docisnąć wiertło
delikatnie do elementu obrabianego tak, by mogło
skrawać w prawidłowy sposób. Przy zbyt małym
posuwie istnieje niebezpieczeństwo przegrzania
wiertła. Przy zbyt dużym posuwie istnieje niebez-
pieczeństwo zablokowania silnika, ześlizgnięcia się
pasa klinowego lub wiertła, poluzowania elementu
obrabianego lub złamania wiertła.
W przypadku wiercenia w metalu konieczne może
być schłodzenie wiertła odpowiednią cieczą.
Pracy z laserem (Obr. 16)
Dostawa światła laserowego na przełączniku (16)
Umieść zdobył dziurę w stałym punkcie (F) lasera,
rozpocząć wiercenie i wiercenie otworów.
Konserwacja
Ostrzeżenie:
Dla własnego bezpieczeństwa wyłączyć urządzenie
i wyjąć wtyczkę sieciową przed rozpoczęciem jakich-
kolwiek czynności konserwacyjnych przy wiertarce.
Utrzymywać urządzenie w czystości
Stosować wyłącznie środki czyszczące niezawie-
rające benzyny, trichloroetanu, chloru, amoniaku
itd., ponieważ te środki chemiczne mogą uszkadzać
tworzywa sztuczne. Aby zapobiec uszkodzeniom
silnika przez pył z wiertarki, regularnie odkurzać lub
przedmuchiwać silnik.
Przewód przyłączeniowy
Uszkodzony przewód przyłączeniowy należy natych-
miast wymienić, aby uniknąć porażenia prądem elek-
trycznym lub zagrożenia pożarowego.
Smarowanie
Wszystkie łożyska kulkowe są nasmarowane fa-
brycznie, nie jest wymagane ponowne smarowanie.
Regularnie smarować wszystkie wpusty we wrzecio-
nie i listwie zębatej.
W celu nasmarowania napędu przesunąć oś na dół i
wprowawdzić smar od góry do wrzeciona (pod górną
osłoną). Przesunąć oś kilka razy w górę i na dół.
W celu nasmarowania listwy zębatej przesunąć oś na
dół i nasmarować zewnętrzną powierzchnię osi.
Informacje serwisowe
Należy wziąć pod uwagę, że następujące części tego
produktu podlegają normalnemu podczas eksploata-
cji lub naturalnemu zużyciu bądź że następujące czę-
ści konieczne są jako materiały eksploatacyjne.
Części zużywające się*: szczotki atomowe, pasek
wentylatora, wiertło, akumulator
* nie zawsze wchodzą w zakres dostawy!
128 PL
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
m Przyłącze elektryczne
Zainstalowany silnik elektryczny jest gotowy do eks-
ploatacji. Przyłącze odpowiada odnośnym przepi-
som VDE (Związek Elektryków Niemieckich) oraz
normom DIN.
Przyłączenie do sieci zapewniane przez klienta oraz
zastosowany przewód przedłużający muszą odpo-
wiadać tym przepisom.
Uszkodzone elektryczne przewody przyłączenio-
we
Na przewodach elektrycznych powstają często
uszkodzenia izolacji.
Przyczynami są:
• Ściskanie, w przypadku gdy przewody są prowa-
dzone przez szczeliny w oknach lub drzwiach.
• Zagięcia, w przypadku nieprawidłowego zamoco-
wania lub prowadzenia przewodów. Przecięcia, w
przypadku najeżdżania na przewody. Uszkodzenia
izolacji, w przypadku wyrywania z gniazdka na-
ściennego.
• Pęknięcia, spowodowane starzeniem się izolacji.
Nie wolno używać uszkodzonych w ten sposób
przewodów elektrycznych - ze względu na uszko-
dzenia izolacji zagrażają życiu.
Przewody elektryczne należy regularnie kontrolować
pod kątem uszkodzeń. Pamiętać, by podczas spraw-
dzania przewodu nie był on podłączony do sieci elek-
trycznej.
Przewody elektryczne muszą odpowiadać odnośnym
przepisom VDE (Związek Elektryków Niemieckich)
oraz normom DIN. Stosować wyłącznie przewody
przyłączeniowe z oznaczeniem H 07 RN.
Przestrzegać informacji znajdującej się na oznacze-
niu typu umieszczonym na przewodzie.
Silnik prądu przemiennego
• Napięcie sieciowe musi wynosić 230V /50Hz.
• Przedłużacze o długości do 25 m muszą mieć
przekrój 1,5 milimetra kwadratowego, o długości
powyżej 25 m - co najmniej 2,5 milimetra kwadra-
towego.
• Przyłączenie do sieci musi być zabezpieczone
bezpiecznikiem zwłocznym 16 A.

Utylizacja i recykling

Podczas transportu, aby zapobiec uszkodzeniom,
urządzenie znajduje się w opakowaniu. Opakowanie
to jest surowcem, który można użytkować ponownie
lub można przeznaczyć do powtórnego przerobu.
Urządzenie oraz jego osprzęt składają się z róż-
nych rodzajów materiałów, jak np. metal i tworzywa
sztuczne. Uszkodzone części dostarczyć do punktu
utylizacji. Proszę poprosić o informację w sklepie
specjalistycznym bądź w placówce samorządu lokal-
nego.
