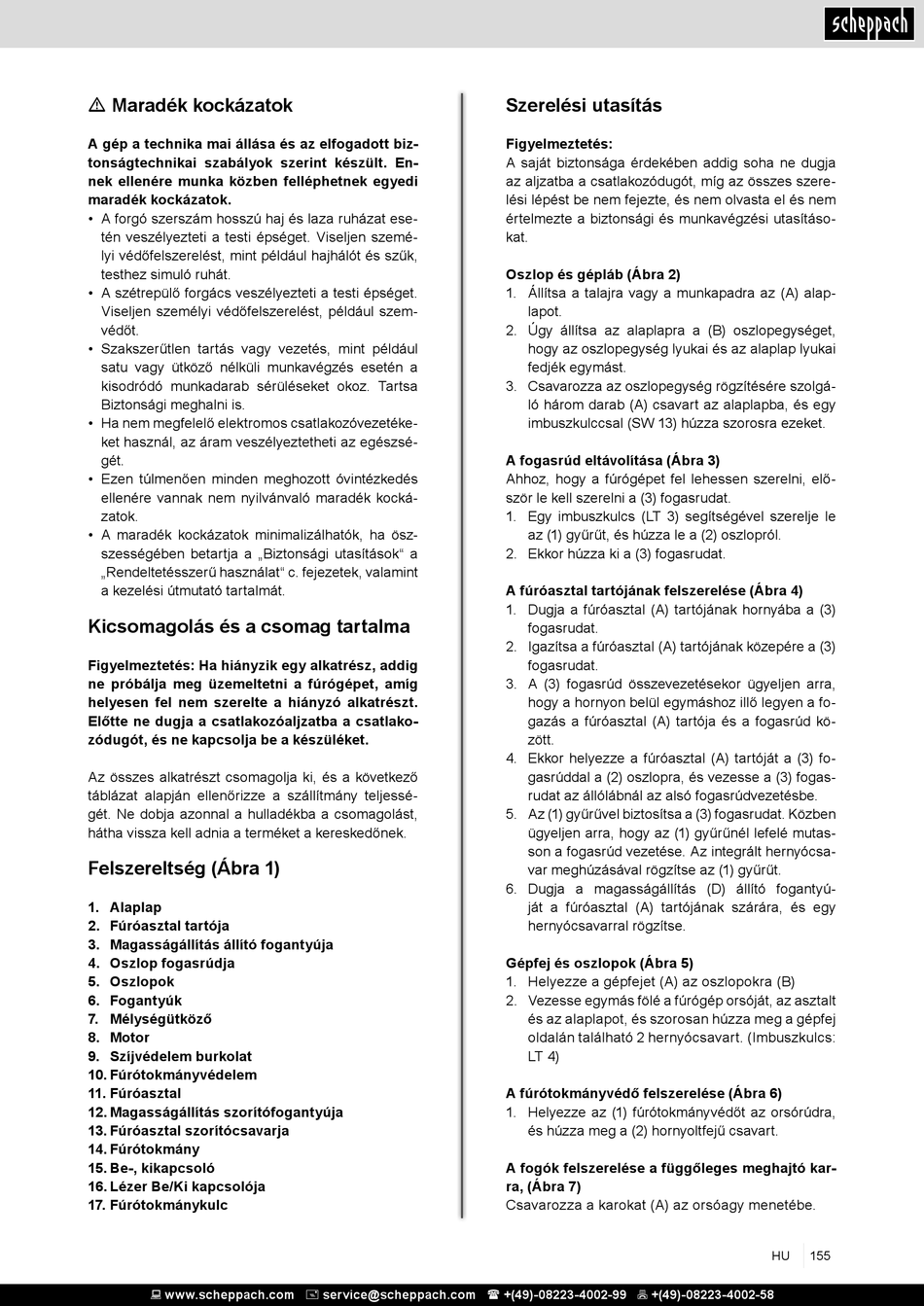

m Maradék kockázatok
A gép a technika mai állása és az elfogadott biz-
tonságtechnikai szabályok szerint készült. En-
nek ellenére munka közben felléphetnek egyedi
maradék kockázatok.
• A forgó szerszám hosszú haj és laza ruházat ese-
tén veszélyezteti a testi épséget. Viseljen szemé-
lyi védőfelszerelést, mint például hajhálót és szűk,
testhez simuló ruhát.
• A szétrepülő forgács veszélyezteti a testi épséget.
Viseljen személyi védőfelszerelést, például szem-
védőt.
• Szakszerűtlen tartás vagy vezetés, mint például
satu vagy ütköző nélküli munkavégzés esetén a
kisodródó munkadarab sérüléseket okoz. Tartsa
Biztonsági meghalni is.
• Ha nem megfelelő elektromos csatlakozóvezetéke-
ket használ, az áram veszélyeztetheti az egészsé-
gét.
• Ezen túlmenően minden meghozott óvintézkedés
ellenére vannak nem nyilvánvaló maradék kocká-
zatok.
• A maradék kockázatok minimalizálhatók, ha ösz-
szességében betartja a „Biztonsági utasítások" a
„Rendeltetésszerű használat" c. fejezetek, valamint
a kezelési útmutató tartalmát.
Kicsomagolás és a csomag tartalma
Figyelmeztetés: Ha hiányzik egy alkatrész, addig
ne próbálja meg üzemeltetni a fúrógépet, amíg
helyesen fel nem szerelte a hiányzó alkatrészt.
Előtte ne dugja a csatlakozóaljzatba a csatlako-
zódugót, és ne kapcsolja be a készüléket.
Az összes alkatrészt csomagolja ki, és a következő
táblázat alapján ellenőrizze a szállítmány teljessé-
gét. Ne dobja azonnal a hulladékba a csomagolást,
hátha vissza kell adnia a terméket a kereskedőnek.
Felszereltség (Ábra 1)
1. Alaplap
2. Fúróasztal tartója
3. Magasságállítás állító fogantyúja
4. Oszlop fogasrúdja
5. Oszlopok
6. Fogantyúk
7. Mélységütköző
8. Motor
9. Szíjvédelem burkolat
10. Fúrótokmányvédelem
11. Fúróasztal
12. Magasságállítás szorítófogantyúja
13. Fúróasztal szorítócsavarja
14. Fúrótokmány
15. Be-, kikapcsoló
16. Lézer Be/Ki kapcsolója
17. Fúrótokmánykulc
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
Szerelési utasítás
Figyelmeztetés:
A saját biztonsága érdekében addig soha ne dugja
az aljzatba a csatlakozódugót, míg az összes szere-
lési lépést be nem fejezte, és nem olvasta el és nem
értelmezte a biztonsági és munkavégzési utasításo-
kat.
Oszlop és gépláb (Ábra 2)
1. Állítsa a talajra vagy a munkapadra az (A) alap-
lapot.
2. Úgy állítsa az alaplapra a (B) oszlopegységet,
hogy az oszlopegység lyukai és az alaplap lyukai
fedjék egymást.
3. Csavarozza az oszlopegység rögzítésére szolgá-
ló három darab (A) csavart az alaplapba, és egy
imbuszkulccsal (SW 13) húzza szorosra ezeket.
A fogasrúd eltávolítása (Ábra 3)
Ahhoz, hogy a fúrógépet fel lehessen szerelni, elő-
ször le kell szerelni a (3) fogasrudat.
1. Egy imbuszkulcs (LT 3) segítségével szerelje le
az (1) gyűrűt, és húzza le a (2) oszlopról.
2. Ekkor húzza ki a (3) fogasrudat.
A fúróasztal tartójának felszerelése (Ábra 4)
1. Dugja a fúróasztal (A) tartójának hornyába a (3)
fogasrudat.
2. Igazítsa a fúróasztal (A) tartójának közepére a (3)
fogasrudat.
3. A (3) fogasrúd összevezetésekor ügyeljen arra,
hogy a hornyon belül egymáshoz illő legyen a fo-
gazás a fúróasztal (A) tartója és a fogasrúd kö-
zött.
4. Ekkor helyezze a fúróasztal (A) tartóját a (3) fo-
gasrúddal a (2) oszlopra, és vezesse a (3) fogas-
rudat az állólábnál az alsó fogasrúdvezetésbe.
5. Az (1) gyűrűvel biztosítsa a (3) fogasrudat. Közben
ügyeljen arra, hogy az (1) gyűrűnél lefelé mutas-
son a fogasrúd vezetése. Az integrált hernyócsa-
var meghúzásával rögzítse az (1) gyűrűt.
6. Dugja a magasságállítás (D) állító fogantyú-
ját a fúróasztal (A) tartójának szárára, és egy
hernyócsavarral rögzítse.
Gépfej és oszlopok (Ábra 5)
1. Helyezze a gépfejet (A) az oszlopokra (B)
2. Vezesse egymás fölé a fúrógép orsóját, az asztalt
és az alaplapot, és szorosan húzza meg a gépfej
oldalán található 2 hernyócsavart. (Imbuszkulcs:
LT 4)
A fúrótokmányvédő felszerelése (Ábra 6)
1. Helyezze az (1) fúrótokmányvédőt az orsórúdra,
és húzza meg a (2) hornyoltfejű csavart.
A fogók felszerelése a függőleges meghajtó kar-
ra, (Ábra 7)
Csavarozza a karokat (A) az orsóagy menetébe.
HU 155
