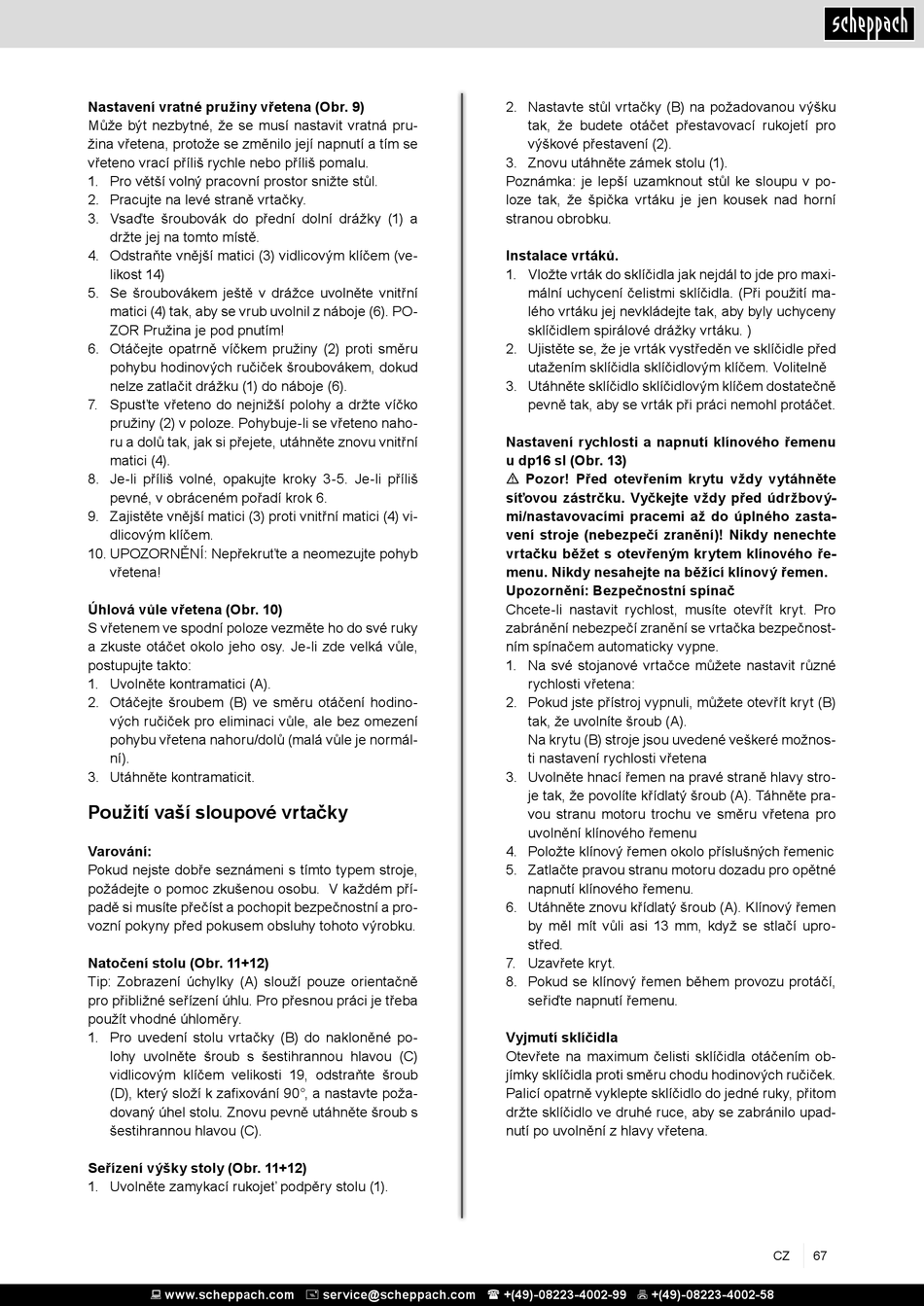

Nastavení vratné pružiny vřetena (Obr. 9)
Může být nezbytné, že se musí nastavit vratná pru-
žina vřetena, protože se změnilo její napnutí a tím se
vřeteno vrací příliš rychle nebo příliš pomalu.
1. Pro větší volný pracovní prostor snižte stůl.
2. Pracujte na levé straně vrtačky.
3. Vsaďte šroubovák do přední dolní drážky (1) a
držte jej na tomto místě.
4. Odstraňte vnější matici (3) vidlicovým klíčem (ve-
likost 14)
5. Se šroubovákem ještě v drážce uvolněte vnitřní
matici (4) tak, aby se vrub uvolnil z náboje (6). PO-
ZOR Pružina je pod pnutím!
6. Otáčejte opatrně víčkem pružiny (2) proti směru
pohybu hodinových ručiček šroubovákem, dokud
nelze zatlačit drážku (1) do náboje (6).
7. Spusťte vřeteno do nejnižší polohy a držte víčko
pružiny (2) v poloze. Pohybuje-li se vřeteno naho-
ru a dolů tak, jak si přejete, utáhněte znovu vnitřní
matici (4).
8. Je-li příliš volné, opakujte kroky 3-5. Je-li příliš
pevné, v obráceném pořadí krok 6.
9. Zajistěte vnější matici (3) proti vnitřní matici (4) vi-
dlicovým klíčem.
10. UPOZORNĚNÍ: Nepřekruťte a neomezujte pohyb
vřetena!
Úhlová vůle vřetena (Obr. 10)
S vřetenem ve spodní poloze vezměte ho do své ruky
a zkuste otáčet okolo jeho osy. Je-li zde velká vůle,
postupujte takto:
1. Uvolněte kontramatici (A).
2. Otáčejte šroubem (B) ve směru otáčení hodino-
vých ručiček pro eliminaci vůle, ale bez omezení
pohybu vřetena nahoru/dolů (malá vůle je normál-
ní).
3. Utáhněte kontramaticit.
Použití vaší sloupové vrtačky
Varování:
Pokud nejste dobře seznámeni s tímto typem stroje,
požádejte o pomoc zkušenou osobu. V každém pří-
padě si musíte přečíst a pochopit bezpečnostní a pro-
vozní pokyny před pokusem obsluhy tohoto výrobku.
Natočení stolu (Obr. 11+12)
Tip: Zobrazení úchylky (A) slouží pouze orientačně
pro přibližné seřízení úhlu. Pro přesnou práci je třeba
použít vhodné úhloměry.
1. Pro uvedení stolu vrtačky (B) do nakloněné po-
lohy uvolněte šroub s šestihrannou hlavou (C)
vidlicovým klíčem velikosti 19, odstraňte šroub
(D), který složí k zafixování 90°, a nastavte poža-
dovaný úhel stolu. Znovu pevně utáhněte šroub s
šestihrannou hlavou (C).
Seřízení výšky stoly (Obr. 11+12)
1. Uvolněte zamykací rukojeť podpěry stolu (1).
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
2. Nastavte stůl vrtačky (B) na požadovanou výšku
tak, že budete otáčet přestavovací rukojetí pro
výškové přestavení (2).
3. Znovu utáhněte zámek stolu (1).
Poznámka: je lepší uzamknout stůl ke sloupu v po-
loze tak, že špička vrtáku je jen kousek nad horní
stranou obrobku.
Instalace vrtáků.
1. Vložte vrták do sklíčidla jak nejdál to jde pro maxi-
mální uchycení čelistmi sklíčidla. (Při použití ma-
lého vrtáku jej nevkládejte tak, aby byly uchyceny
sklíčidlem spirálové drážky vrtáku. )
2. Ujistěte se, že je vrták vystředěn ve sklíčidle před
utažením sklíčidla sklíčidlovým klíčem. Volitelně
3. Utáhněte sklíčidlo sklíčidlovým klíčem dostatečně
pevně tak, aby se vrták při práci nemohl protáčet.
Nastavení rychlosti a napnutí klínového řemenu
u dp16 sl (Obr. 13)
m Pozor! Před otevřením krytu vždy vytáhněte
síťovou zástrčku. Vyčkejte vždy před údržbový-
mi/nastavovacími pracemi až do úplného zasta-
vení stroje (nebezpečí zranění)! Nikdy nenechte
vrtačku běžet s otevřeným krytem klínového ře-
menu. Nikdy nesahejte na běžící klínový řemen.
Upozornění: Bezpečnostní spínač
Chcete-li nastavit rychlost, musíte otevřít kryt. Pro
zabránění nebezpečí zranění se vrtačka bezpečnost-
ním spínačem automaticky vypne.
1. Na své stojanové vrtačce můžete nastavit různé
rychlosti vřetena:
2. Pokud jste přístroj vypnuli, můžete otevřít kryt (B)
tak, že uvolníte šroub (A).
Na krytu (B) stroje jsou uvedené veškeré možnos-
ti nastavení rychlosti vřetena
3. Uvolněte hnací řemen na pravé straně hlavy stro-
je tak, že povolíte křídlatý šroub (A). Táhněte pra-
vou stranu motoru trochu ve směru vřetena pro
uvolnění klínového řemenu
4. Položte klínový řemen okolo příslušných řemenic
5. Zatlačte pravou stranu motoru dozadu pro opětné
napnutí klínového řemenu.
6. Utáhněte znovu křídlatý šroub (A). Klínový řemen
by měl mít vůli asi 13 mm, když se stlačí upro-
střed.
7. Uzavřete kryt.
8. Pokud se klínový řemen během provozu protáčí,
seřiďte napnutí řemenu.
Vyjmutí sklíčidla
Otevřete na maximum čelisti sklíčidla otáčením ob-
jímky sklíčidla proti směru chodu hodinových ručiček.
Palicí opatrně vyklepte sklíčidlo do jedné ruky, přitom
držte sklíčidlo ve druhé ruce, aby se zabránilo upad-
nutí po uvolnění z hlavy vřetena.
