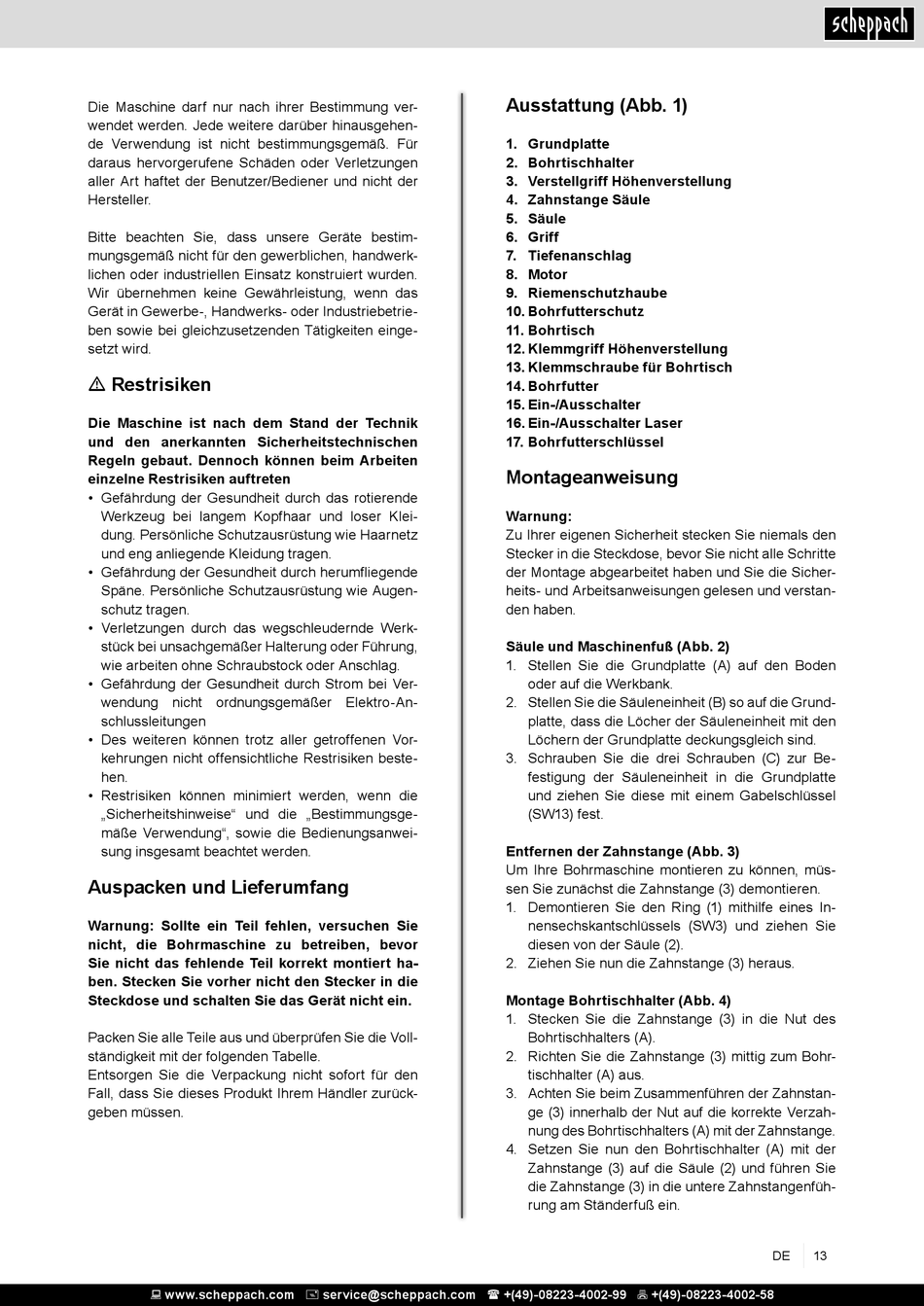

Die Maschine darf nur nach ihrer Bestimmung ver-
wendet werden. Jede weitere darüber hinausgehen-
de Verwendung ist nicht bestimmungsgemäß. Für
daraus hervorgerufene Schäden oder Verletzungen
aller Art haftet der Benutzer/Bediener und nicht der
Hersteller.
Bitte beachten Sie, dass unsere Geräte bestim-
mungsgemäß nicht für den gewerblichen, handwerk-
lichen oder industriellen Einsatz konstruiert wurden.
Wir übernehmen keine Gewährleistung, wenn das
Gerät in Gewerbe-, Handwerks- oder Industriebetrie-
ben sowie bei gleichzusetzenden Tätigkeiten einge-
setzt wird.
m Restrisiken
Die Maschine ist nach dem Stand der Technik
und den anerkannten Sicherheitstechnischen
Regeln gebaut. Dennoch können beim Arbeiten
einzelne Restrisiken auftreten
• Gefährdung der Gesundheit durch das rotierende
Werkzeug bei langem Kopfhaar und loser Klei-
dung. Persönliche Schutzausrüstung wie Haarnetz
und eng anliegende Kleidung tragen.
• Gefährdung der Gesundheit durch herumfliegende
Späne. Persönliche Schutzausrüstung wie Augen-
schutz tragen.
• Verletzungen durch das wegschleudernde Werk-
stück bei unsachgemäßer Halterung oder Führung,
wie arbeiten ohne Schraubstock oder Anschlag.
• Gefährdung der Gesundheit durch Strom bei Ver-
wendung nicht ordnungsgemäßer Elektro-An-
schlussleitungen
• Des weiteren können trotz aller getroffenen Vor-
kehrungen nicht offensichtliche Restrisiken beste-
hen.
• Restrisiken können minimiert werden, wenn die
„Sicherheitshinweise" und die „Bestimmungsge-
mäße Verwendung", sowie die Bedienungsanwei-
sung insgesamt beachtet werden.

Auspacken und Lieferumfang

Warnung: Sollte ein Teil fehlen, versuchen Sie
nicht, die Bohrmaschine zu betreiben, bevor
Sie nicht das fehlende Teil korrekt montiert ha-
ben. Stecken Sie vorher nicht den Stecker in die
Steckdose und schalten Sie das Gerät nicht ein.
Packen Sie alle Teile aus und überprüfen Sie die Voll-
ständigkeit mit der folgenden Tabelle.
Entsorgen Sie die Verpackung nicht sofort für den
Fall, dass Sie dieses Produkt Ihrem Händler zurück-
geben müssen.
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
Ausstattung (Abb. 1)
1. Grundplatte
2. Bohrtischhalter
3. Verstellgriff Höhenverstellung
4. Zahnstange Säule
5. Säule
6. Griff
7. Tiefenanschlag
8. Motor
9. Riemenschutzhaube
10. Bohrfutterschutz
11. Bohrtisch
12. Klemmgriff Höhenverstellung
13. Klemmschraube für Bohrtisch
14. Bohrfutter
15. Ein-/Ausschalter
16. Ein-/Ausschalter Laser
17. Bohrfutterschlüssel
Montageanweisung
Warnung:
Zu Ihrer eigenen Sicherheit stecken Sie niemals den
Stecker in die Steckdose, bevor Sie nicht alle Schritte
der Montage abgearbeitet haben und Sie die Sicher-
heits- und Arbeitsanweisungen gelesen und verstan-
den haben.
Säule und Maschinenfuß (Abb. 2)
1. Stellen Sie die Grundplatte (A) auf den Boden
oder auf die Werkbank.
2. Stellen Sie die Säuleneinheit (B) so auf die Grund-
platte, dass die Löcher der Säuleneinheit mit den
Löchern der Grundplatte deckungsgleich sind.
3. Schrauben Sie die drei Schrauben (C) zur Be-
festigung der Säuleneinheit in die Grundplatte
und ziehen Sie diese mit einem Gabelschlüssel
(SW13) fest.
Entfernen der Zahnstange (Abb. 3)
Um Ihre Bohrmaschine montieren zu können, müs-
sen Sie zunächst die Zahnstange (3) demontieren.
1. Demontieren Sie den Ring (1) mithilfe eines In-
nensechskantschlüssels (SW3) und ziehen Sie
diesen von der Säule (2).
2. Ziehen Sie nun die Zahnstange (3) heraus.
Montage Bohrtischhalter (Abb. 4)
1. Stecken Sie die Zahnstange (3) in die Nut des
Bohrtischhalters (A).
2. Richten Sie die Zahnstange (3) mittig zum Bohr-
tischhalter (A) aus.
3. Achten Sie beim Zusammenführen der Zahnstan-
ge (3) innerhalb der Nut auf die korrekte Verzah-
nung des Bohrtischhalters (A) mit der Zahnstange.
4. Setzen Sie nun den Bohrtischhalter (A) mit der
Zahnstange (3) auf die Säule (2) und führen Sie
die Zahnstange (3) in die untere Zahnstangenfüh-
rung am Ständerfuß ein.
