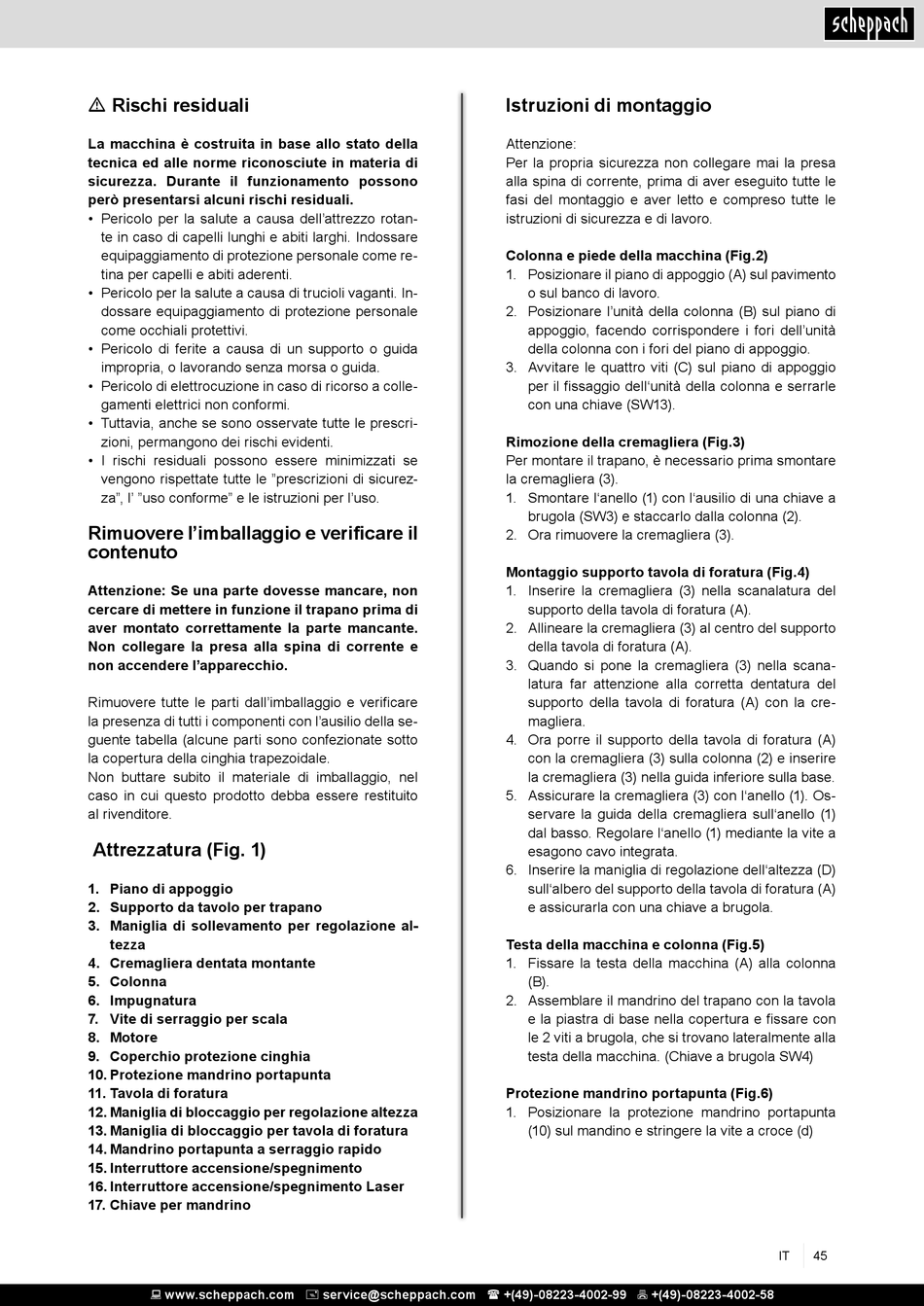

m Rischi residuali
La macchina è costruita in base allo stato della
tecnica ed alle norme riconosciute in materia di
sicurezza. Durante il funzionamento possono
però presentarsi alcuni rischi residuali.
• Pericolo per la salute a causa dell'attrezzo rotan-
te in caso di capelli lunghi e abiti larghi. Indossare
equipaggiamento di protezione personale come re-
tina per capelli e abiti aderenti.
• Pericolo per la salute a causa di trucioli vaganti. In-
dossare equipaggiamento di protezione personale
come occhiali protettivi.
• Pericolo di ferite a causa di un supporto o guida
impropria, o lavorando senza morsa o guida.
• Pericolo di elettrocuzione in caso di ricorso a colle-
gamenti elettrici non conformi.
• Tuttavia, anche se sono osservate tutte le prescri-
zioni, permangono dei rischi evidenti.
• I rischi residuali possono essere minimizzati se
vengono rispettate tutte le "prescrizioni di sicurez-
za", l' "uso conforme" e le istruzioni per l'uso.
Rimuovere l'imballaggio e verificare il
contenuto
Attenzione: Se una parte dovesse mancare, non
cercare di mettere in funzione il trapano prima di
aver montato correttamente la parte mancante.
Non collegare la presa alla spina di corrente e
non accendere l'apparecchio.
Rimuovere tutte le parti dall'imballaggio e verificare
la presenza di tutti i componenti con l'ausilio della se-
guente tabella (alcune parti sono confezionate sotto
la copertura della cinghia trapezoidale.
Non buttare subito il materiale di imballaggio, nel
caso in cui questo prodotto debba essere restituito
al rivenditore.
Attrezzatura (Fig. 1)
1. Piano di appoggio
2. Supporto da tavolo per trapano
3. Maniglia di sollevamento per regolazione al-
tezza
4. Cremagliera dentata montante
5. Colonna
6. Impugnatura
7. Vite di serraggio per scala
8. Motore
9. Coperchio protezione cinghia
10. Protezione mandrino portapunta
11. Tavola di foratura
12. Maniglia di bloccaggio per regolazione altezza
13. Maniglia di bloccaggio per tavola di foratura
14. Mandrino portapunta a serraggio rapido
15. Interruttore accensione/spegnimento
16. Interruttore accensione/spegnimento Laser
17. Chiave per mandrino
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58

Istruzioni di montaggio

Attenzione:
Per la propria sicurezza non collegare mai la presa
alla spina di corrente, prima di aver eseguito tutte le
fasi del montaggio e aver letto e compreso tutte le
istruzioni di sicurezza e di lavoro.
Colonna e piede della macchina (Fig.2)
1. Posizionare il piano di appoggio (A) sul pavimento
o sul banco di lavoro.
2. Posizionare l'unità della colonna (B) sul piano di
appoggio, facendo corrispondere i fori dell'unità
della colonna con i fori del piano di appoggio.
3. Avvitare le quattro viti (C) sul piano di appoggio
per il fissaggio dell'unità della colonna e serrarle
con una chiave (SW13).
Rimozione della cremagliera (Fig.3)
Per montare il trapano, è necessario prima smontare
la cremagliera (3).
1. Smontare l'anello (1) con l'ausilio di una chiave a
brugola (SW3) e staccarlo dalla colonna (2).
2. Ora rimuovere la cremagliera (3).
Montaggio supporto tavola di foratura (Fig.4)
1. Inserire la cremagliera (3) nella scanalatura del
supporto della tavola di foratura (A).
2. Allineare la cremagliera (3) al centro del supporto
della tavola di foratura (A).
3. Quando si pone la cremagliera (3) nella scana-
latura far attenzione alla corretta dentatura del
supporto della tavola di foratura (A) con la cre-
magliera.
4. Ora porre il supporto della tavola di foratura (A)
con la cremagliera (3) sulla colonna (2) e inserire
la cremagliera (3) nella guida inferiore sulla base.
5. Assicurare la cremagliera (3) con l'anello (1). Os-
servare la guida della cremagliera sull'anello (1)
dal basso. Regolare l'anello (1) mediante la vite a
esagono cavo integrata.
6. Inserire la maniglia di regolazione dell'altezza (D)
sull'albero del supporto della tavola di foratura (A)
e assicurarla con una chiave a brugola.
Testa della macchina e colonna (Fig.5)
1. Fissare la testa della macchina (A) alla colonna
(B).
2. Assemblare il mandrino del trapano con la tavola
e la piastra di base nella copertura e fissare con
le 2 viti a brugola, che si trovano lateralmente alla
testa della macchina. (Chiave a brugola SW4)
Protezione mandrino portapunta (Fig.6)
1. Posizionare la protezione mandrino portapunta
(10) sul mandino e stringere la vite a croce (d)
IT 45
