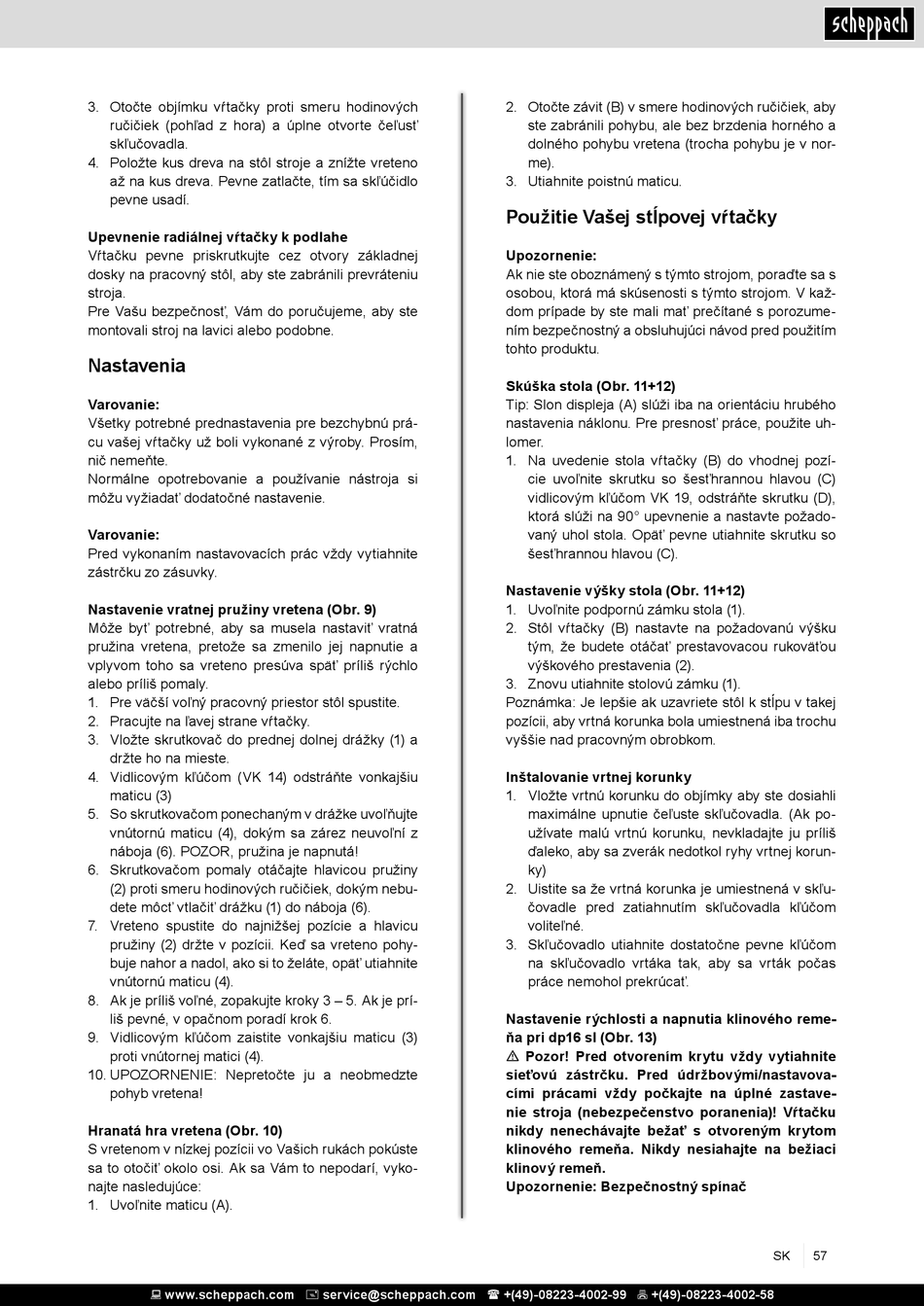

3. Otočte objímku vŕtačky proti smeru hodinových
ručičiek (pohľad z hora) a úplne otvorte čeľusť
skľučovadla.
4. Položte kus dreva na stôl stroje a znížte vreteno
až na kus dreva. Pevne zatlačte, tím sa skľúčidlo
pevne usadí.
Upevnenie radiálnej vŕtačky k podlahe
Vŕtačku pevne priskrutkujte cez otvory základnej
dosky na pracovný stôl, aby ste zabránili prevráteniu
stroja.
Pre Vašu bezpečnosť, Vám do poručujeme, aby ste
montovali stroj na lavici alebo podobne.
Nastavenia
Varovanie:
Všetky potrebné prednastavenia pre bezchybnú prá-
cu vašej vŕtačky už boli vykonané z výroby. Prosím,
nič nemeňte.
Normálne opotrebovanie a používanie nástroja si
môžu vyžiadať dodatočné nastavenie.
Varovanie:
Pred vykonaním nastavovacích prác vždy vytiahnite
zástrčku zo zásuvky.
Nastavenie vratnej pružiny vretena (Obr. 9)
Môže byť potrebné, aby sa musela nastaviť vratná
pružina vretena, pretože sa zmenilo jej napnutie a
vplyvom toho sa vreteno presúva späť príliš rýchlo
alebo príliš pomaly.
1. Pre väčší voľný pracovný priestor stôl spustite.
2. Pracujte na ľavej strane vŕtačky.
3. Vložte skrutkovač do prednej dolnej drážky (1) a
držte ho na mieste.
4. Vidlicovým kľúčom (VK 14) odstráňte vonkajšiu
maticu (3)
5. So skrutkovačom ponechaným v drážke uvoľňujte
vnútornú maticu (4), dokým sa zárez neuvoľní z
náboja (6). POZOR, pružina je napnutá!
6. Skrutkovačom pomaly otáčajte hlavicou pružiny
(2) proti smeru hodinových ručičiek, dokým nebu-
dete môcť vtlačiť drážku (1) do náboja (6).
7. Vreteno spustite do najnižšej pozície a hlavicu
pružiny (2) držte v pozícii. Keď sa vreteno pohy-
buje nahor a nadol, ako si to želáte, opäť utiahnite
vnútornú maticu (4).
8. Ak je príliš voľné, zopakujte kroky 3 – 5. Ak je prí-
liš pevné, v opačnom poradí krok 6.
9. Vidlicovým kľúčom zaistite vonkajšiu maticu (3)
proti vnútornej matici (4).
10. UPOZORNENIE: Nepretočte ju a neobmedzte
pohyb vretena!
Hranatá hra vretena (Obr. 10)
S vretenom v nízkej pozícii vo Vašich rukách pokúste
sa to otočiť okolo osi. Ak sa Vám to nepodarí, vyko-
najte nasledujúce:
1. Uvoľnite maticu (A).
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
2. Otočte závit (B) v smere hodinových ručičiek, aby
ste zabránili pohybu, ale bez brzdenia horného a
dolného pohybu vretena (trocha pohybu je v nor-
me).
3. Utiahnite poistnú maticu.
Použitie Vašej stĺpovej vŕtačky
Upozornenie:
Ak nie ste oboznámený s týmto strojom, poraďte sa s
osobou, ktorá má skúsenosti s týmto strojom. V kaž-
dom prípade by ste mali mať prečítané s porozume-
ním bezpečnostný a obsluhujúci návod pred použitím
tohto produktu.
Skúška stola (Obr. 11+12)
Tip: Slon displeja (A) slúži iba na orientáciu hrubého
nastavenia náklonu. Pre presnosť práce, použite uh-
lomer.
1. Na uvedenie stola vŕtačky (B) do vhodnej pozí-
cie uvoľnite skrutku so šesťhrannou hlavou (C)
vidlicovým kľúčom VK 19, odstráňte skrutku (D),
ktorá slúži na 90° upevnenie a nastavte požado-
vaný uhol stola. Opäť pevne utiahnite skrutku so
šesťhrannou hlavou (C).
Nastavenie výšky stola (Obr. 11+12)
1. Uvoľnite podpornú zámku stola (1).
2. Stôl vŕtačky (B) nastavte na požadovanú výšku
tým, že budete otáčať prestavovacou rukoväťou
výškového prestavenia (2).
3. Znovu utiahnite stolovú zámku (1).
Poznámka: Je lepšie ak uzavriete stôl k stĺpu v takej
pozícii, aby vrtná korunka bola umiestnená iba trochu
vyššie nad pracovným obrobkom.
Inštalovanie vrtnej korunky
1. Vložte vrtnú korunku do objímky aby ste dosiahli
maximálne upnutie čeľuste skľučovadla. (Ak po-
užívate malú vrtnú korunku, nevkladajte ju príliš
ďaleko, aby sa zverák nedotkol ryhy vrtnej korun-
ky)
2. Uistite sa že vrtná korunka je umiestnená v skľu-
čovadle pred zatiahnutím skľučovadla kľúčom
voliteľné.
3. Skľučovadlo utiahnite dostatočne pevne kľúčom
na skľučovadlo vrtáka tak, aby sa vrták počas
práce nemohol prekrúcať.
Nastavenie rýchlosti a napnutia klinového reme-
ňa pri dp16 sl (Obr. 13)
m Pozor! Pred otvorením krytu vždy vytiahnite
sieťovú zástrčku. Pred údržbovými/nastavova-
cími prácami vždy počkajte na úplné zastave-
nie stroja (nebezpečenstvo poranenia)! Vŕtačku
nikdy nenechávajte bežať s otvoreným krytom
klinového remeňa. Nikdy nesiahajte na bežiaci
klinový remeň.
Upozornenie: Bezpečnostný spínač
