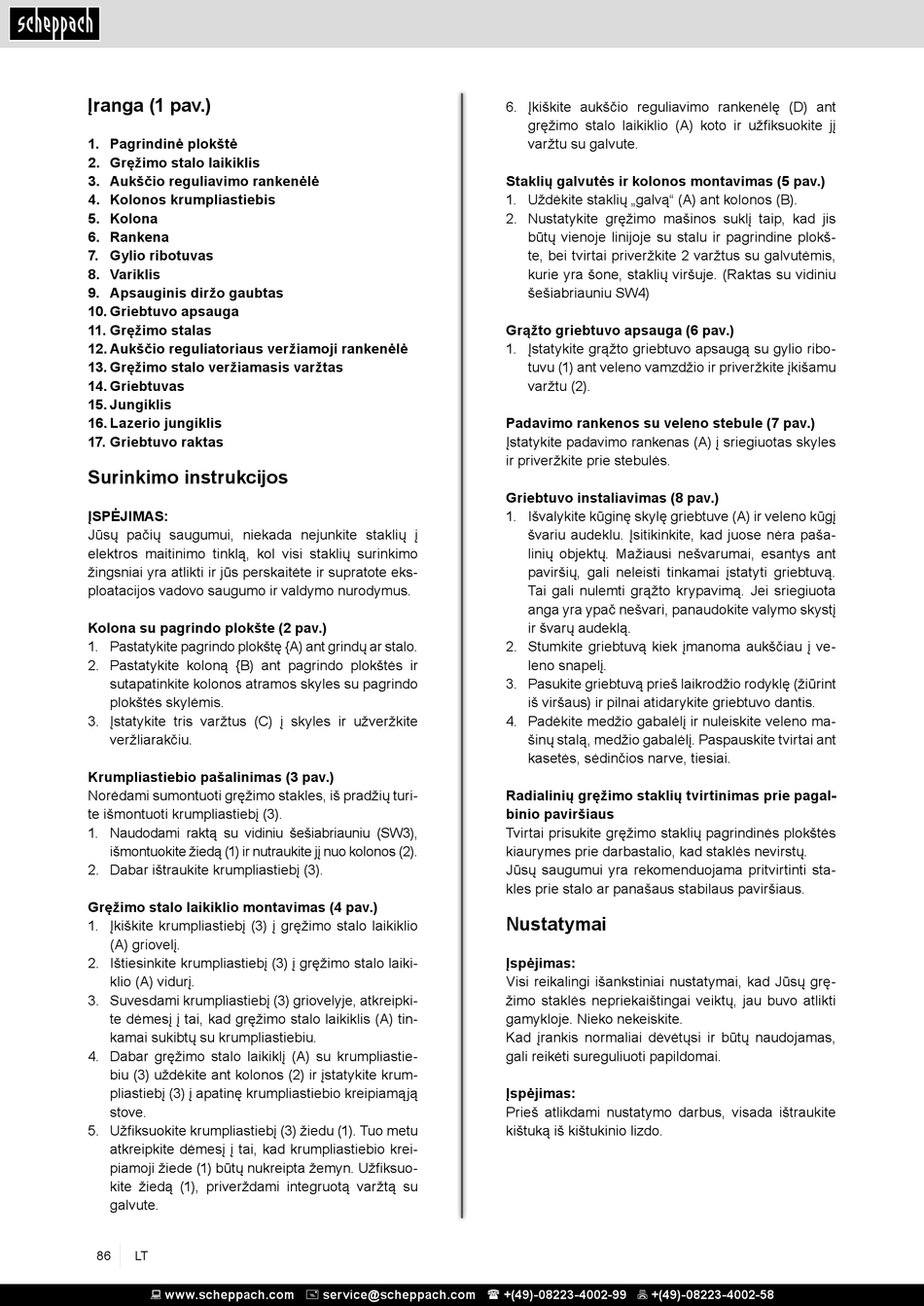

Įranga (1 pav.)
1. Pagrindinė plokštė
2. Gręžimo stalo laikiklis
3. Aukščio reguliavimo rankenėlė
4. Kolonos krumpliastiebis
5. Kolona
6. Rankena
7. Gylio ribotuvas
8. Variklis
9. Apsauginis diržo gaubtas
10. Griebtuvo apsauga
11. Gręžimo stalas
12. Aukščio reguliatoriaus veržiamoji rankenėlė
13. Gręžimo stalo veržiamasis varžtas
14. Griebtuvas
15. Jungiklis
16. Lazerio jungiklis
17. Griebtuvo raktas

Surinkimo instrukcijos

ĮSPĖJIMAS:
Jūsų pačių saugumui, niekada nejunkite staklių į
elektros maitinimo tinklą, kol visi staklių surinkimo
žingsniai yra atlikti ir jūs perskaitėte ir supratote eks-
ploatacijos vadovo saugumo ir valdymo nurodymus.
Kolona su pagrindo plokšte (2 pav.)
1. Pastatykite pagrindo plokštę {A) ant grindų ar stalo.
2. Pastatykite koloną {B) ant pagrindo plokštės ir
sutapatinkite kolonos atramos skyles su pagrindo
plokštės skylėmis.
3. Įstatykite tris varžtus (C) į skyles ir užveržkite
veržliarakčiu.
Krumpliastiebio pašalinimas (3 pav.)
Norėdami sumontuoti gręžimo stakles, iš pradžių turi-
te išmontuoti krumpliastiebį (3).
1. Naudodami raktą su vidiniu šešiabriauniu (SW3),
išmontuokite žiedą (1) ir nutraukite jį nuo kolonos (2).
2. Dabar ištraukite krumpliastiebį (3).
Gręžimo stalo laikiklio montavimas (4 pav.)
1. Įkiškite krumpliastiebį (3) į gręžimo stalo laikiklio
(A) griovelį.
2. Ištiesinkite krumpliastiebį (3) į gręžimo stalo laiki-
klio (A) vidurį.
3. Suvesdami krumpliastiebį (3) griovelyje, atkreipki-
te dėmesį į tai, kad gręžimo stalo laikiklis (A) tin-
kamai sukibtų su krumpliastiebiu.
4. Dabar gręžimo stalo laikiklį (A) su krumpliastie-
biu (3) uždėkite ant kolonos (2) ir įstatykite krum-
pliastiebį (3) į apatinę krumpliastiebio kreipiamąją
stove.
5. Užfiksuokite krumpliastiebį (3) žiedu (1). Tuo metu
atkreipkite dėmesį į tai, kad krumpliastiebio krei-
piamoji žiede (1) būtų nukreipta žemyn. Užfiksuo-
kite žiedą (1), priverždami integruotą varžtą su
galvute.
86 LT
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
6. Įkiškite aukščio reguliavimo rankenėlę (D) ant
gręžimo stalo laikiklio (A) koto ir užfiksuokite jį
varžtu su galvute.
Staklių galvutės ir kolonos montavimas (5 pav.)
1. Uždėkite staklių „galvą" (A) ant kolonos (B).
2. Nustatykite gręžimo mašinos suklį taip, kad jis
būtų vienoje linijoje su stalu ir pagrindine plokš-
te, bei tvirtai priveržkite 2 varžtus su galvutėmis,
kurie yra šone, staklių viršuje. (Raktas su vidiniu
šešiabriauniu SW4)
Grąžto griebtuvo apsauga (6 pav.)
1. Įstatykite grąžto griebtuvo apsaugą su gylio ribo-
tuvu (1) ant veleno vamzdžio ir priveržkite įkišamu
varžtu (2).
Padavimo rankenos su veleno stebule (7 pav.)
Įstatykite padavimo rankenas (A) į sriegiuotas skyles
ir priveržkite prie stebulės.
Griebtuvo instaliavimas (8 pav.)
1. Išvalykite kūginę skylę griebtuve (A) ir veleno kūgį
švariu audeklu. Įsitikinkite, kad juose nėra paša-
linių objektų. Mažiausi nešvarumai, esantys ant
paviršių, gali neleisti tinkamai įstatyti griebtuvą.
Tai gali nulemti grąžto krypavimą. Jei sriegiuota
anga yra ypač nešvari, panaudokite valymo skystį
ir švarų audeklą.
2. Stumkite griebtuvą kiek įmanoma aukščiau į ve-
leno snapelį.
3. Pasukite griebtuvą prieš laikrodžio rodyklę (žiūrint
iš viršaus) ir pilnai atidarykite griebtuvo dantis.
4. Padėkite medžio gabalėlį ir nuleiskite veleno ma-
šinų stalą, medžio gabalėlį. Paspauskite tvirtai ant
kasetės, sėdinčios narve, tiesiai.
Radialinių gręžimo staklių tvirtinimas prie pagal-
binio paviršiaus
Tvirtai prisukite gręžimo staklių pagrindinės plokštės
kiaurymes prie darbastalio, kad staklės nevirstų.
Jūsų saugumui yra rekomenduojama pritvirtinti sta-
kles prie stalo ar panašaus stabilaus paviršiaus.
Nustatymai
Įspėjimas:
Visi reikalingi išankstiniai nustatymai, kad Jūsų grę-
žimo staklės nepriekaištingai veiktų, jau buvo atlikti
gamykloje. Nieko nekeiskite.
Kad įrankis normaliai dėvėtųsi ir būtų naudojamas,
gali reikėti sureguliuoti papildomai.
Įspėjimas:
Prieš atlikdami nustatymo darbus, visada ištraukite
kištuką iš kištukinio lizdo.
