Verliert das Smart-Modul die Kommunikation
mit dem Hochspannungserzeuger, erscheint die
Fehleranzeige, die Hz-Anzeige leuchtet rot und
das Smart-Modul ist deaktiviert. Siehe Abb. 3 und
Legende Smart-Pistolen, page
Betriebsmodus oder im Diagnosemodus auftreten.
Siehe
Fehlerbehebung in der Elektrik, page
Kommunikation muss wiederhergestellt werden,
damit Smart-Modul wieder funktionsfähig ist.
Note
Es dauert 8 Sekunden, bis die Fehleranzeige
erscheint. Wurde Pistole zerlegt, vor
dem Spritzen 8 Sekunden warten, um
sicherzustellen, dass kein Fehlerzustand
aufgetreten ist.
Note
Liegt kein Strom an Pistole an, erscheint
Fehleranzeige nicht.

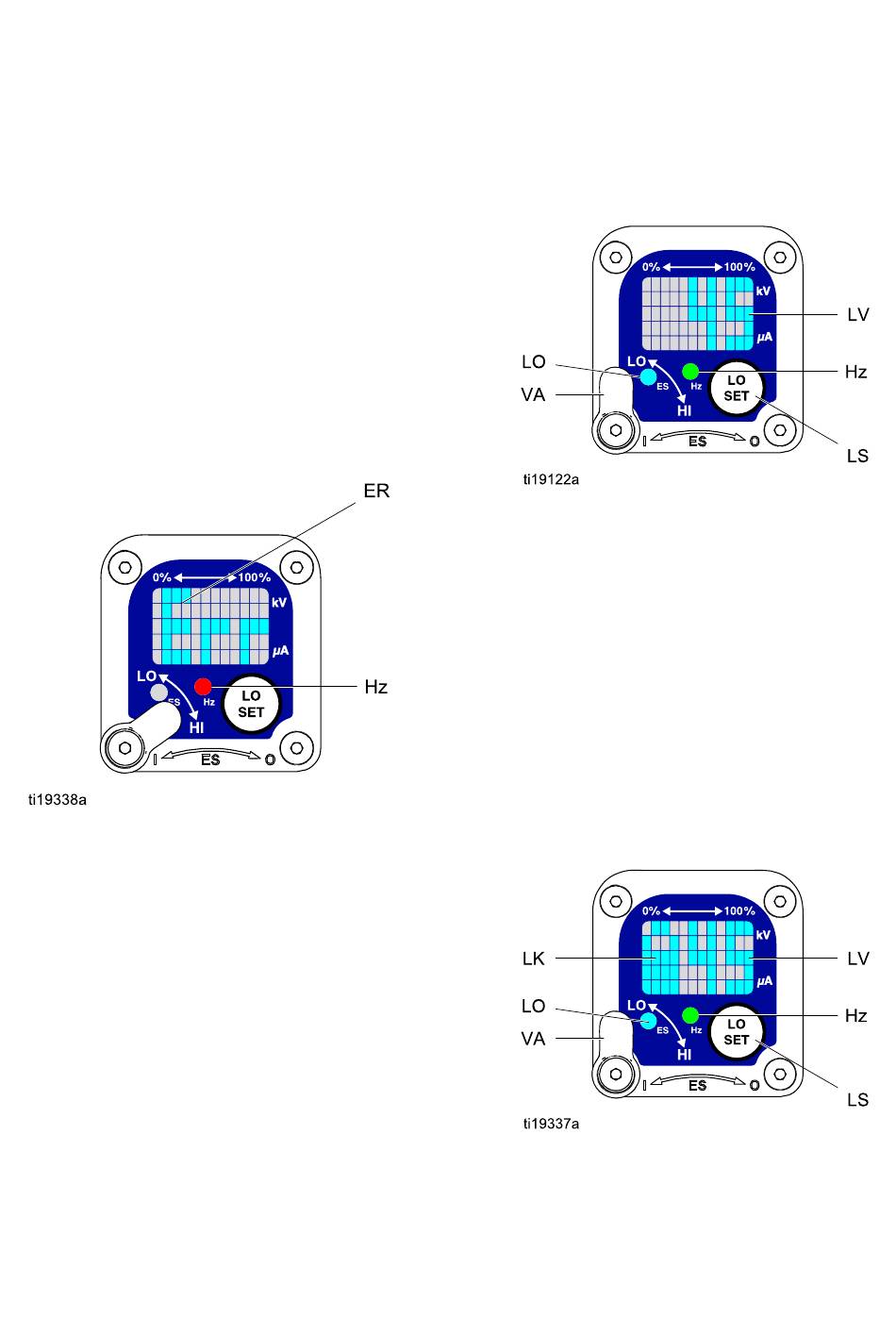

Figure 3 Fehleranzeige
Niederspannung
Niederspannung
Niederspannung einstellen
einstellen
einstellen
Die Niederspannungseinstellung kann
durch den Bediener vorgenommen
werden. Um im Betriebsmodus den
Niederspannungseinstellbildschirm
aufzurufen, „LO SET"-Schaltfläche (LS)
kurzzeitig drücken. Bildschirm zeigt aktuelle
Niederspannungseinstellung an. Siehe Abb. 4
und
Legende Smart-Pistolen, page
Bereich liegt zwischen 30 und 60 kV.
Spannungseinstellschalter (VA) auf LO stellen.
Wiederholt die LO SET-Schaltfläche drücken, um
die Einstellung in Fünfer-Schritten zu erhöhen.
Wenn die Anzeige den Maximalwert (60 kV) erreicht
hat, wechselt sie wieder zum Minimalwert der
Pistole (30kV). Schaltfläche solange drücken, bis
gewünschte Einstellung erreicht ist.
10
11. Dies kann im
43.
11. Der gültige
Note
Nach 2 Sekunden der Inaktivität kehrt die
Anzeige auf den Betriebsbildschirm zurück.
Note
Die Niederspannungseinstellung
kann verriegelt sein.
Siehe
Verriegelungssymbol, page
Figure 4 Niederspannungseinstellbildschirm
(unverriegelt)
Verriegelungssymbol
Verriegelungssymbol
Verriegelungssymbol
Die Niederspannungseinstellung kann verriegelt
sein. Bei Verriegelung erscheint ein Bild
(LK) auf dem Bildschirm. Siehe Abb. 5 und
Legende Smart-Pistolen, page
• Im HI-Modus ist die Niederspannungseinstellung
immer verriegelt. Das Verriegelungssymbol
immer
immer
erscheint, wenn die LO SET-Schaltfläche gedrückt
wird.
• Im LO-Modus erscheint das Verriegelungssymbol
nur, wenn die Verriegelung aktiviert ist. Für die Ver-
nur
nur
und Entriegelung der Niederspannungseinstellung,
siehe
Niederspannung-Verriegelungsbildschirm,
page
13.
Figure 5 Niederspannungseinstell-Bildschirm
(verriegelt)
10.
11.
