12. Die Spulenbaugruppe (15a) auf der Werkbank
mit nach oben weisendem Gebläseende ablegen.
Das Gebläse (15e♦) auf das lange Teil des
Schafts (S) drücken. Gebläseflügel müssen wie
abgebildet ausgerichtet sein.
13. Spuleneinheit (15a) vorsichtig in Vorderseite
des Gehäuses (15d♦) drücken. Der 3-polige
Steckverbinder (PC) muss sich unterhalb der
breiteren Nut (W) der vorstehenden Gehäuseteile
befinden, wie in Abb. 35 dargestellt. Darauf
achten, dass die Passstifte der Spule (P)
entsprechend Abb. 34 positioniert sind.
14. Das Gebläse (15e) drehen, bis die Flügel die
vier vorstehenden Teile der Lager (T) auf der
Gehäuserückseite nicht länger verdecken.
Sicherstellen, dass die Flügel des unteren Lagers
(15b1♦) mit den Teilen auf einer Linie liegen.

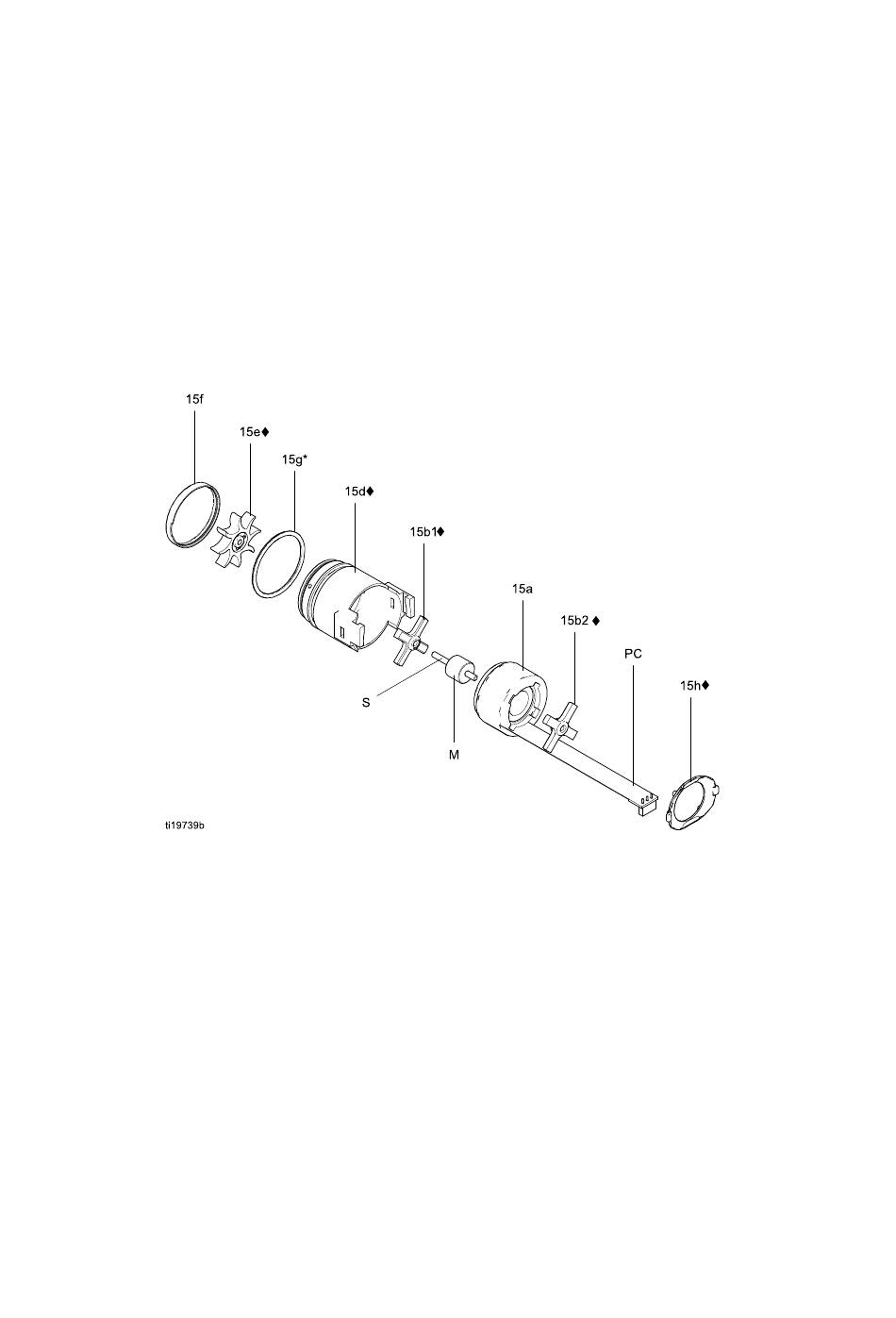

Figure 37 Generator
332426H
15. Spule vollständig ins Gehäuse (15d♦) setzen.
Mit Clip (15h♦) sichern und sicherstellen, dass
vorstehende Teile mit Schlitzen im Gehäuse
verbunden sind.
16. Sicherstellen, dass der O-Ring (15g) richtig sitzt.
Die Kappe (15f) installieren.
17. Den Generator am Hochspannungserzeuger
installieren und beide Teile im Griff montieren.
Siehe
Hochspannungserzeuger ausbauen und
auswechseln, page
Reparieren
49.
51
