Smart - - - Modul
Modul ersetzen
ersetzen
Smart
Smart
Modul
ersetzen
Wenn die Fehleranzeige erscheint, hat das
Smart-Modul die Kommunikation mit dem
Hochspannungserzeuger verloren. Auf gute
Verbindungen zwischen Smart-Modul und
Hochspannungserzeuger prüfen.
Wenn die LEDs des Moduls nicht leuchten, das
Modul austauschen.
1. Nach dem in
Pistole für Wartungsarbeiten
vorbereiten, page 45
vorgehen.
2. Spitzschraube (31e), O-Ring (31f) und ES
HI/LO-Schalter (31c) von unterer rechter Ecke
der Patrone des Smart-Moduls (31a) entfernen.
3. Die verbleibenden drei Schrauben (31d) aus der
Patrone entfernen.
4. Smart-Modul aus Pistolen-Rückseite ziehen.
Das Flachbandkabel (RC) vom Stecker (GC) im
Pistolengriff trennen.
5. Dichtung (31b) entfernen.
6. Eine neue Dichtung (31b) an der neuen Patrone
(31a) einsetzen. Darauf achten, dass die
gekerbten Ecken der Dichtung oben liegen.
7. Das Flachbandkabel des Moduls (RC) mit dem
Pistolenkabel (GC) ausrichten und wie dargestellt
fest zusammenschieben. Die miteinander
verbundenen Kabel in die Aussparung des
Pistolengriffs schieben. Das Modul bündig mit
der Rückseite des Pistolengriffs einbauen.
8. Spitzschraube (31e), O-Ring (31f) und ES
HI/LO-Schalter (31c) in der unteren, linken Ecke
der Patrone (31a) einsetzen.
9. Die drei verbleibenden Schrauben (31d)
installieren. Mit 0,8-1,0 N•m (7-9 in-lb)
festziehen.

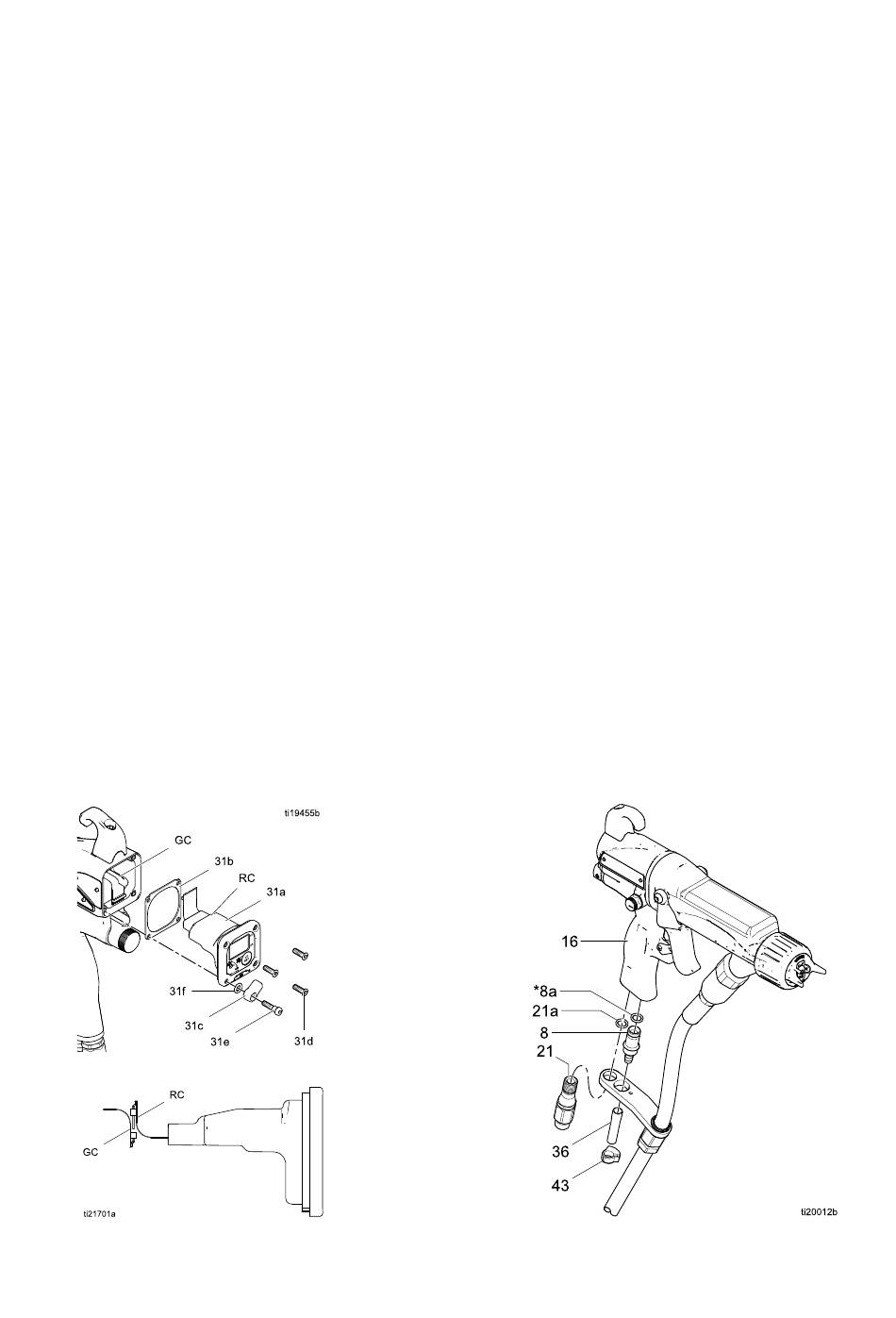

Figure 43 Smart-Modul
Figure 44 Flachbandkabel ausrichten
332426H
beschriebenen Verfahren
Lufteinlass mit
mit Drehgelenk
Drehgelenk und
Lufteinlass
Lufteinlass
mit
Drehgelenk
Abluftventil ersetzen
Abluftventil
Abluftventil
ersetzen
ersetzen
1. Nach dem in
Pistole für Wartungsarbeiten
vorbereiten, page 45
vorgehen.
2. Zum Austauschen des Luftauslassventils:
a. Klemme (36) und Abluftrohr (35) entfernen.
b. Drehgelenk (21) vom Pistolengriff (16)
abschrauben. Drehgelenk ist Linksgewinde.
Die Zugentlastungsmutter lösen und die
Halterung aus dem Weg schieben.
c. Das Auslassventil (8) vom Griff (16)
abziehen. O-Ring (8a) prüfen und bei Bedarf
ersetzen.
d. O-Ring (8a*) am Auslassventil (8)
installieren. Den O-Ring leicht mit
silikonfreiem Schmiermittel schmieren.
e. Das Auslassventil (8) in den Griff (16)
einsetzen.
f.
Gewindedichtmittel auf obere Gewinde des
Drehgelenks (21) auftragen. Halterung
positionieren und Drehgelenk in Pistolengriff
(16) schrauben. Mit 8,4-9,6 N•m (75-85
in-lb) festziehen. Zugentlastungsmutter
festziehen.
g. Rohr (36) und Klemme (43) montieren.
3. Zum Austauschen des Lufteinlass-Drehgelenks:
a. Drehgelenk (21) vom Pistolengriff (16)
abschrauben. Drehgelenk ist Linksgewinde.
b. Gewindedichtmittel auf obere Gewinde
des Drehgelenks auftragen. Drehgelenk in
Pistolengriff schrauben. Mit 8,4-9,6 N•m
(75-85 in-lb) festziehen.
Figure 45 Lufteinlassfitting und Abluftventil
Reparieren
und
und
beschriebenen Verfahren
55
