Übersicht zur Pistole

Fehleranzeige

Verliert Smart-Modul Kommunikation mit
Hochspannungserzeuger, erscheint Fehleranzeige,
Hz-Anzeige leuchtet rot und Smart-Modul ist deaktiviert.
Siehe Abb. 3 und Tabelle 1 auf Seite 11. Dies kann
im Betriebs- oder Diagnosemodus auftreten. Siehe
Fehlerbehebung - Elektrik, page
wiederhergestellt werden, damit Smart-Modul wieder
funktionsfähig ist.
HINWEIS: Es dauert 8 Sekunden, bis Fehleranzeige
erscheint. Wurde Pistole zerlegt, vor dem Spritzen
8 Sekunden warten, um sicherzustellen, dass kein
Fehlerzustand aufgetreten ist.
HINWEIS: Liegt kein Strom an Pistole an, erscheint
Fehleranzeige nicht.

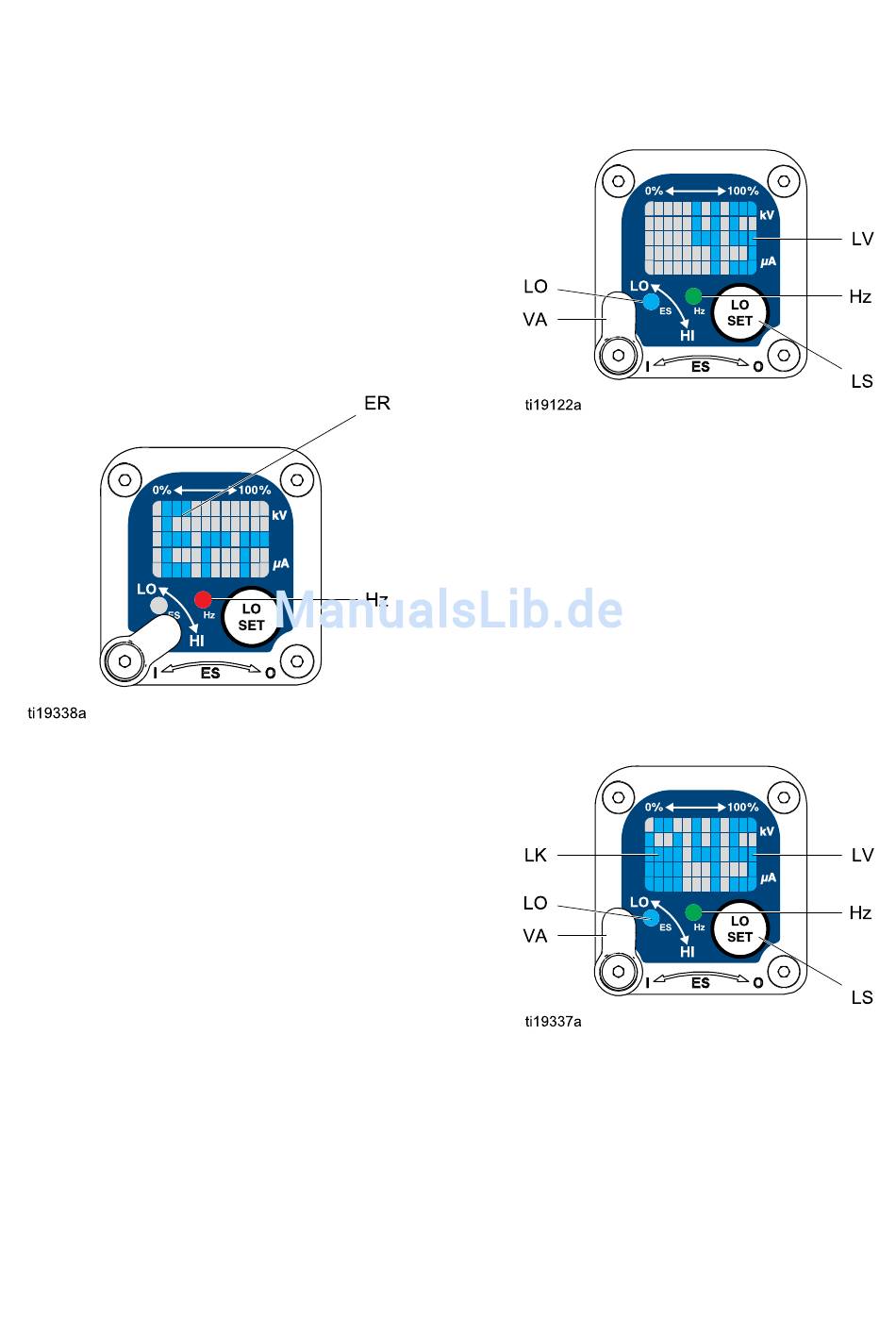

Figure 3 Fehleranzeige

Niedrigspannung einstellen

Niedrigspannungseinstellung kann durch Bediener
eingestellt werden. Um im Betriebsmodus
Niedrigspannungseinstell-Bildschirm aufzurufen,
LO SET-Schaltfläche (LS) kurzzeitig drücken. Bildschirm
zeigt aktuelle Niedrigspannungseinstellung an. Siehe Abb.
4 und Tabelle 1 auf Seite 11. Bereich beträgt 30-60 kV.
Spannungsreglerschalter (VA) auf LO einstellen. LO
SET-Schaltfläche wiederholt drücken, um Einstellung in
Abständen von 5 zu erhöhen. Erreicht Anzeige maximale
Einstellung (60 kV), wird sie auf die für Pistole kleinste
Einstellung (30 kV) zurückkehren. Schaltfläche solange
drücken, bis gewünschte Einstellung erreicht ist.
10
45. Kommunikation muss
HINWEIS: Nach 2 Sekunden der Inaktivität kehrt Anzeige
auf Betriebsbildschirm zurück.
HINWEIS:Niedrigspannungseinstellung kann verriegelt
sein. Siehe Verriegelungssymbol, page
Figure 4 Niedrigspannungseinstell-Bildschirm
(unverriegelt)
Verriegelungssymbol
Niedrigspannungseinstellung kann verriegelt sein. Wenn
verriegelt, erscheint Bild (LK) auf Bildschirm. Siehe Abb. 5
und Tabelle 1 auf Seite 11.
• Im HI-Modus ist Niedrigspannungseinstellung immer
verriegelt. Verriegelungssymbol erscheint, wenn LO
SET-Schaltfläche gedrückt wird.
• Im LO-Modus erscheint Verriegelungssymbol
nur, wenn Verriegelung aktiviert ist. Siehe
Niedrigspannungssperre-Bildschirm, page
14 zur Verriegelung und Entriegelung der
Niedrigspannungseinstellung.
Figure 5 Niedrigspannungseinstellbildschirm (verriegelt)
10.
