Übersicht über die Pistole
Diagnosemodus
Diagnosemodus
Diagnosemodus
Der Diagnosemodus umfasst vier Bildschirme, die
Daten der Pistole anzeigen:
• Spannung (Kilovolt)-Bildschirm
• Stromstärke (Mikroampere)-Bildschirm
• Generatordrehzahl (Hertz)-Bildschirm
• Niederspannung-Verriegelungsbildschirm
Note
Betriebsmodus muss aufgerufen sein, um
Niederspannungseinstellung anzupassen.
Es ist nicht möglich, diese im Diagnosemodus
anzupassen. Spannungsreglerschalter (VA)
kann sowohl im Betriebsmodus als auch im
Diagnosemodus auf HI oder LO eingestellt
werden.
Um Diagnosemodus aufzurufen, LO SET
(LS)-Schaltfläche drücken und für etwa 5
Sekunden halten. Die Anzeige wechselt zu
Spannung (Kilovolt)-Bildschirm, page
Um zum nächsten Bildschirm zu gelangen, LO
SET-Schaltfläche erneut drücken.
Um Diagnosemodus zu verlassen, LO
SET-Schaltfläche drücken und für etwa 5
Sekunden halten. Bildschirm kehrt in Betriebsmodus
zurück.
Note
Wird die Pistole im Diagnosemodus
abgezogen, so erscheint beim erneuten
Abziehen der Pistole die zuletzt angezeigte
Anzeige.
Note
Der Diagnosemodus kann nicht vom
Niederspannung-Verriegelungsbildschirm
aus verlassen werden. Einzelheiten, siehe
Niederspannung-Verriegelungsbildschirm,
page
13.
Spannung (Kilovolt)
(Kilovolt) - - - Bildschirm
Spannung
Spannung
(Kilovolt)
Der Spannung (Kilovolt)-Bildschirm ist der
erste Bildschirm, der nach Aufrufen des
Diagnosemodus erscheint. Siehe Abb. 6 und
Legende Smart-Pistolen, page
Bildschirm aufzurufen, LO SET-Schaltfläche im
Betriebsmodus drücken und für etwa 5 Sekunden
halten.
Dieser Bildschirm zeigt die Spritzspannung der
Pistole als eine auf die nächsten 5 kV gerundete Zahl
(kV) an. Die zwei oberen rechten LEDs (VI) des
Anzeigenleuchtfelds zeigen an, dass der Spannung
(Kilovolt)-Bildschirm angezeigt wird. Das Display
dient nur zur Anzeige und kann nicht verändert
werden.
12
12.
Bildschirm
Bildschirm
11. Um diesen
LO SET-Schaltfläche drücken, um zum
Stromstärke (Mikroampere)-Bildschirm, page 12
gelangen. Drücken und ungefähr 5 Sekunden lang
halten, um in den Betriebsmodus zurückzukehren.

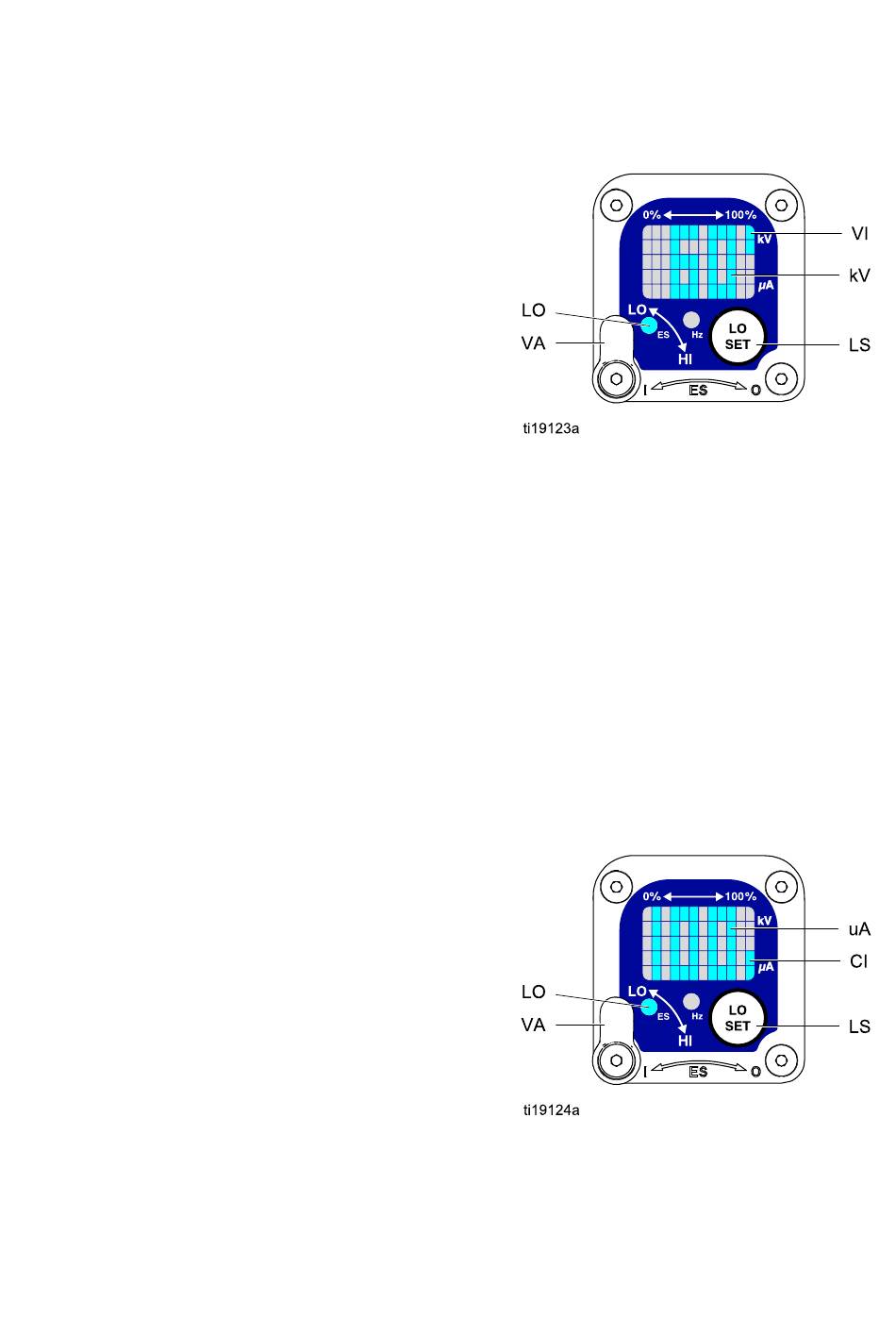

Figure 6 Spannung (Kilovolt)-Bildschirm
Stromstärke (Mikroampere)
Stromstärke
Stromstärke
(Mikroampere) - - - Bildschirm
(Mikroampere)
Der Stromstärke (Mikroampere)-Bildschirm ist der
zweite Bildschirm im Diagnosemodus. Siehe Abb. 7
und
Legende Smart-Pistolen, page
Bildschirm aufzurufen, die LO SET-Schaltfläche im
Bildschirm Spannung (Kilovolt) drücken.
Dieser Bildschirm zeigt die Spritzstromstärke der
Pistole als eine auf die nächsten 5 uA gerundete
Zahl (uA) an. Die zwei unteren rechten LEDs
(CI) des Anzeigenleuchtfelds zeigen an, dass der
Stromstärke (Mikroampere)-Bildschirm angezeigt
wird. Das Display dient nur zur Anzeige und kann
nicht verändert werden.
LO SET-Schaltfläche drücken, um zum
Generatordrehzahl (Hertz)-Bildschirm, page 13
gelangen. Drücken und ungefähr 5 Sekunden lang
halten, um in den Betriebsmodus zurückzukehren.
Figure 7 Stromstärke (Mikroampere)-Bildschirm
zu
Bildschirm
Bildschirm
11. Um diesen
zu
332426H
