Reparieren
4. Für den Austausch der Elektrode (25a) siehe
Elektrode ersetzen, page
ACHTUNG ACHTUNG ACHTUNG
Der leitfähige Ring (9) ist ein leitender
Kontaktring aus Metall und kein dichtender
O-Ring. Für beste Leistung und zur
Vermeidung von möglichen Schäden
der Spritzpistole, leitfähigen Ring (9) nicht
entfernen (außer zum Ersetzen) und Pistole nie
ohne leitfähigen Ring betreiben. den leitfähigen
Ring nur durch ein Original-Ersatzteil von
Graco ersetzen.
5. Pistole abziehen und Materialsitzgehäuse (24)
mit Multifunktionswerkzeug (61) entfernen.

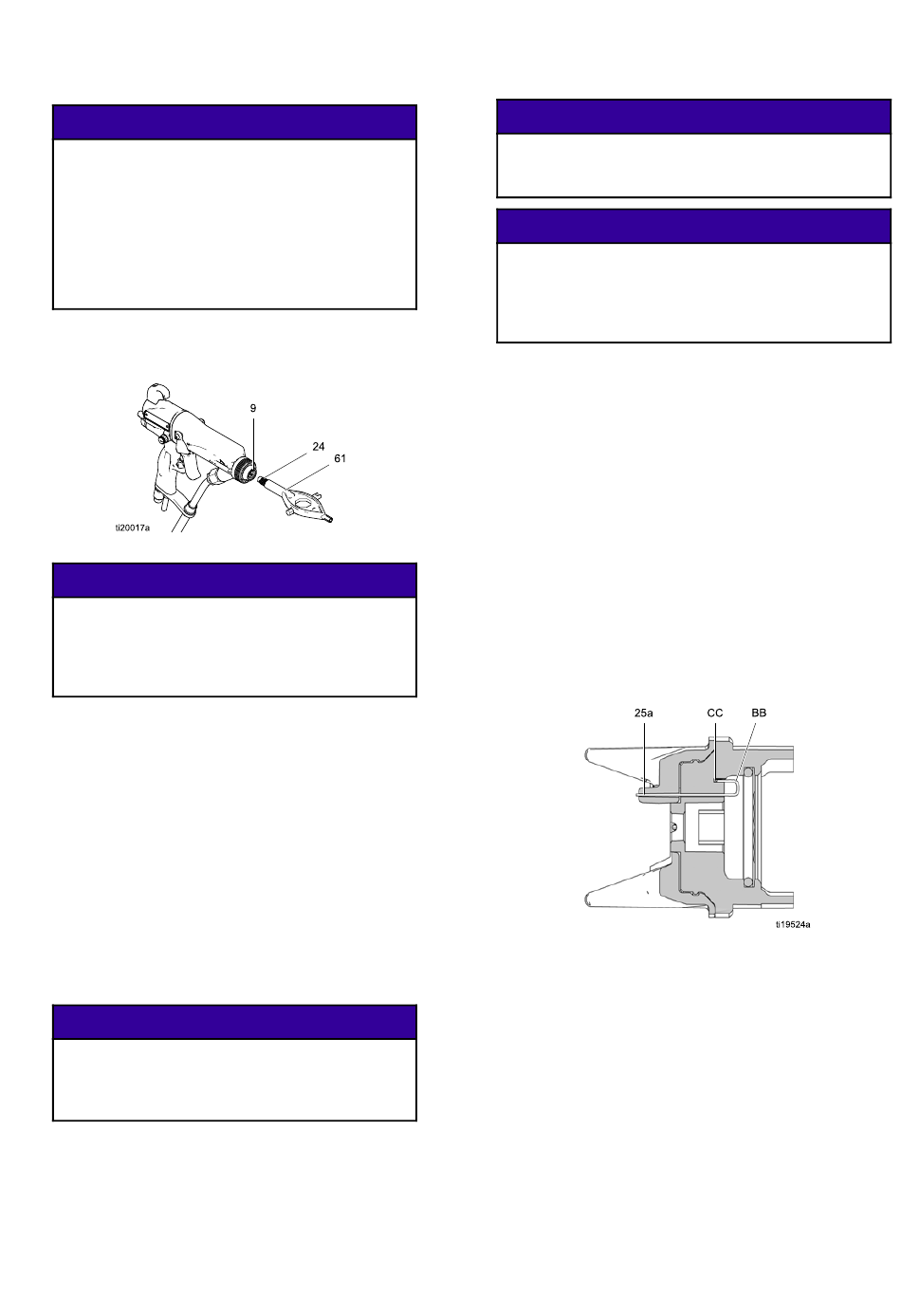

Figure 26 Materialsitzgehäuse ersetzen
ACHTUNG ACHTUNG ACHTUNG
Das Materialsitzgehäuse (24) nicht zu fest
anziehen. Zu festes Anziehen kann zu
Schäden an Gehäuse und Pistolenlauf
führen und ungenaue Materialabsperrung
verursachen.
6. Pistole abziehen und Materialsitzgehäuse
(24) installieren. Festziehen und dann um 1/4
Umdrehung weiter festziehen.
7. Prüfen, dass Spritzdüsenhalterung (27a)
vorhanden ist. Die Lasche der Spritzdüse mit der
Nut in der Luftkappe (25) ausrichten. Spritzdüse
(27) in Luftkappe installieren.
8. Sicherstellen, dass Elektrode (25a) richtig in
Luftkappe sitzt.
9. Prüfen, dass O-Ring (25b) der Luftkappe richtig
sitzt.
10. Prüfen, ob die U-Dichtung (22a) richtig am
Haltering (22) sitzt. Die Lippen der U-Dichtung
müssen nach vorn zeigen.
ACHTUNG
ACHTUNG ACHTUNG
Um Schäden am Düsenschutz zu vermeiden,
Luftkappeneinheit (25) vor Festziehen des
Halterings (22) ausrichten. Die Luftkappe nicht
drehen, wenn der Haltering angezogen ist.
11. Die Luftkappe ausrichten und den Haltering
sicher festziehen.
12. Siehe Pistolenwiderstand messen, page
46
46.
36.
Elektrode ersetzen ersetzen
Elektrode Elektrode ersetzen
ACHTUNG ACHTUNG ACHTUNG
Für beste Leistung und zur Vermeidung von
möglichen Schäden der Spritzpistole, diese nicht
ohne in Luftkappe installierte Elektrode betreiben.
ACHTUNG
ACHTUNG ACHTUNG
Um Geräteschäden zu vermeiden, darf nur die
in Satz 24N781 enthaltene Elektrodennadel
verwendet werden. Andere Elektroden können
nicht verwendet werden und passen nicht in das
Gewinde der Packstange.
1. Nach dem in Pistole für Wartungsarbeiten
vorbereiten, page 45
vorgehen.
2. Luftkappeneinheit (25) entfernen.
Siehe Luftkappe, Spritzdüse und
Materialsitzgehäuse ersetzen, page
3. Die Elektrode (25a) mit einer Nadelzange hinten
aus der Luftkappe herausziehen.
4. Die neue Elektrode durch die Luftkappenöffnung
drücken. Sicherstellen, dass das kurze Ende
(BB) der Elektrode in die Öffnung (CC) hinten in
der Luftkappe eingreift. Die Elektrode mit den
Fingern fest an ihren Platz drücken.
5. Die Luftkappeneinheit installieren.
6. Nach dem in Pistolenwiderstand messen, page
36 beschriebenen Verfahren vorgehen.
Figure 27 Elektrode ersetzen
beschriebenen Verfahren
45.
