Modul der Smart-Pistole zeigt Spritzspannung,
Stromstärke, Generatordrehzahl und
Spannungseinstellung (niedrig oder hoch) an.
Es ermöglicht Benutzer auch, auf geringe
Spritzspannung zu wechseln. Das Modul verfügt
über zwei Modi:
• Betriebsmodus
• Diagnosemodus
Betriebsmodus
Betriebsmodus
Betriebsmodus
Balkendiagramm
Balkendiagramm
Balkendiagramm
Siehe Abb. 2 und
Legende Smart-Pistolen, page
Im Betriebsmodus werden Pistolendaten während
des normalen Spritzens angezeigt. Das Display zeigt
in einem Balkendiagramm den Spannungspegel in
Kilovolt (kV) und das aktuelle Stromstärkeniveau in
Mikroampere (uA) an. Bereich des Balkendiagramms
reicht für jeden Wert von 0 bis 100 %.
Leuchten LEDs des uA-Balkens blau, ist Pistole
zum Spritzen einsatzbereit. Leuchten LEDs
gelb oder rot, ist Stromstärke zu hoch. Siehe
Fehlerbehebung in der Elektrik, page
Hz - - - Anzeige
Anzeige
Hz
Hz
Anzeige
Funktionsweise der Hz-Anzeige entspricht
ES-Anzeige einer Standardpistole. Die
Anzeigeleuchten zeigen den Status der
Generatordrehzahl in drei Farben an:
• Grün bedeutet, dass die Generatordrehzahl im
Normalbereich liegt.
• Wechselt die Anzeige nach einer Sekunde auf
gelb, Luftdruck erhöhen.
• Wechselt die Anzeige nach einer Sekunde auf rot,
Luftdruck verringern. Den Luftdruck verringern,
bis die Anzeige grün leuchtet. Wenn ein höherer
Luftdruck beibehalten werden soll, muss der ES
On/Off-Drosselventil-Satz 26A160 eingebaut
werden. Anschließend den Luftdruck nach Bedarf
anpassen, damit die Anzeige dauerhaft grün
leuchtet.
332426H
11.
43.
Übersicht über die Pistole
Schalter
Schalter für
Schalter
für Spannungseinstellung
für
Spannungseinstellung
Spannungseinstellung
Der Spannungseinstellschalter (VA) ermöglicht
es dem Bediener, von Niederspannung auf
Hochspannung zu wechseln.
• Die Hochspannungseinstellung wird durch die
Maximalspannung der Pistole bestimmt und kann
nicht eingestellt werden.
• Die Niederspannungsanzeige (LO) leuchtet
auf, wenn der Schalter auf LO gestellt
wird. Die Niederspannungseinstellung kann
durch den Bediener vorgenommen werden.
Siehe
Niederspannung einstellen, page
Note
Erscheint die Fehleranzeige, hat das
Smart-Modul die Kommunikation mit dem
Hochspannungserzeuger verloren. Weitere
Informationen, siehe

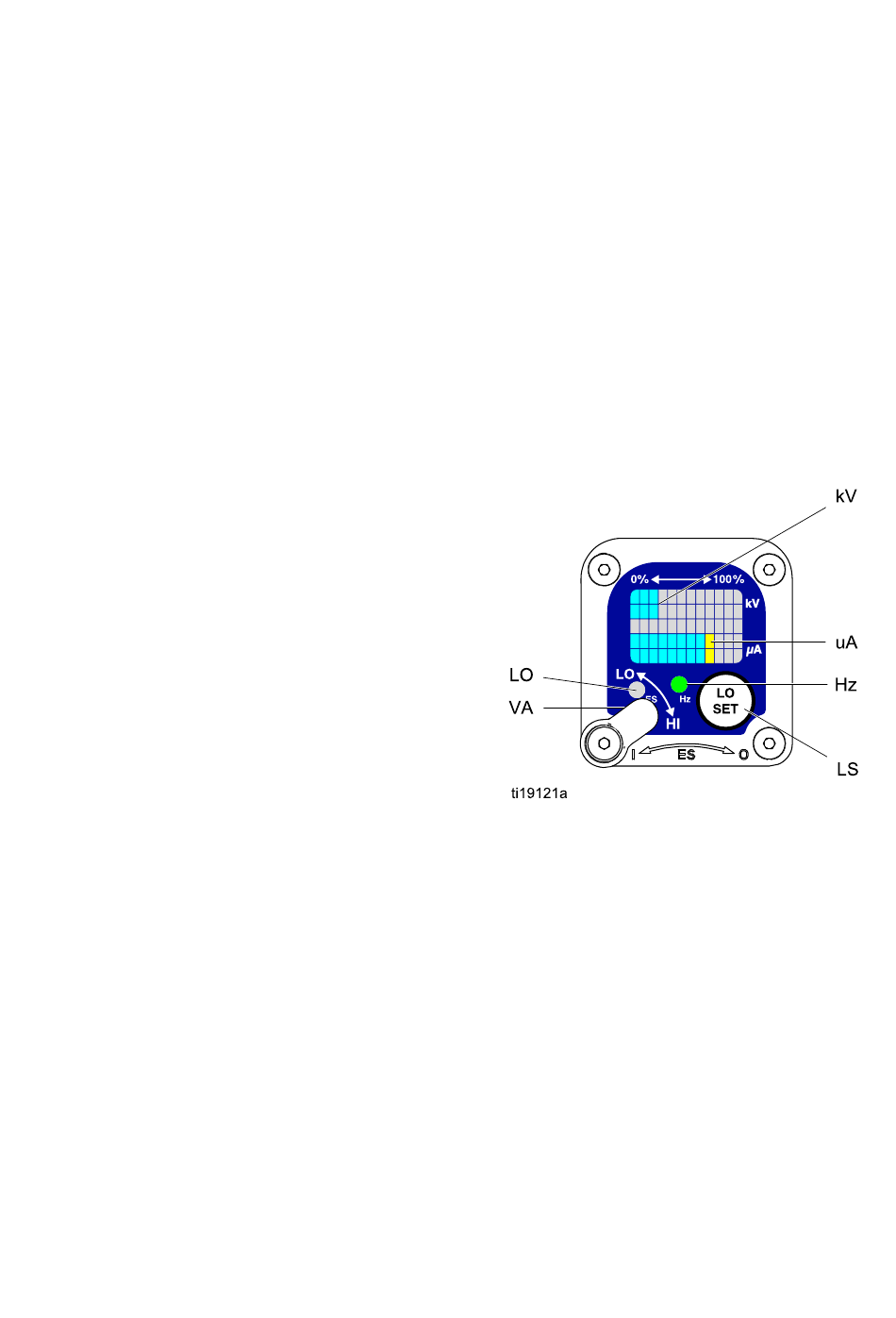

Figure 2 Smart-Pistolenmodul im Betriebsmodus
10.
Fehleranzeige, page
10.
9
