Elektrische Tests
Erdungsstreifen - - - Widerstand
Erdungsstreifen Erdungsstreifen
Mit dem Ohmmeter den Widerstand zwischen dem
Verriegelungsgehäuse (206) und der Erdungsöse
(214) messen. Der Erdungsstreifen ist über die
Fahrgestellrückseite an der Erdungsöse geerdet.
Der Widerstand muss unter 100 Ohm liegen. Wenn
größer als 100 Ohm, den Erdungsstreifen (240)
ersetzen.

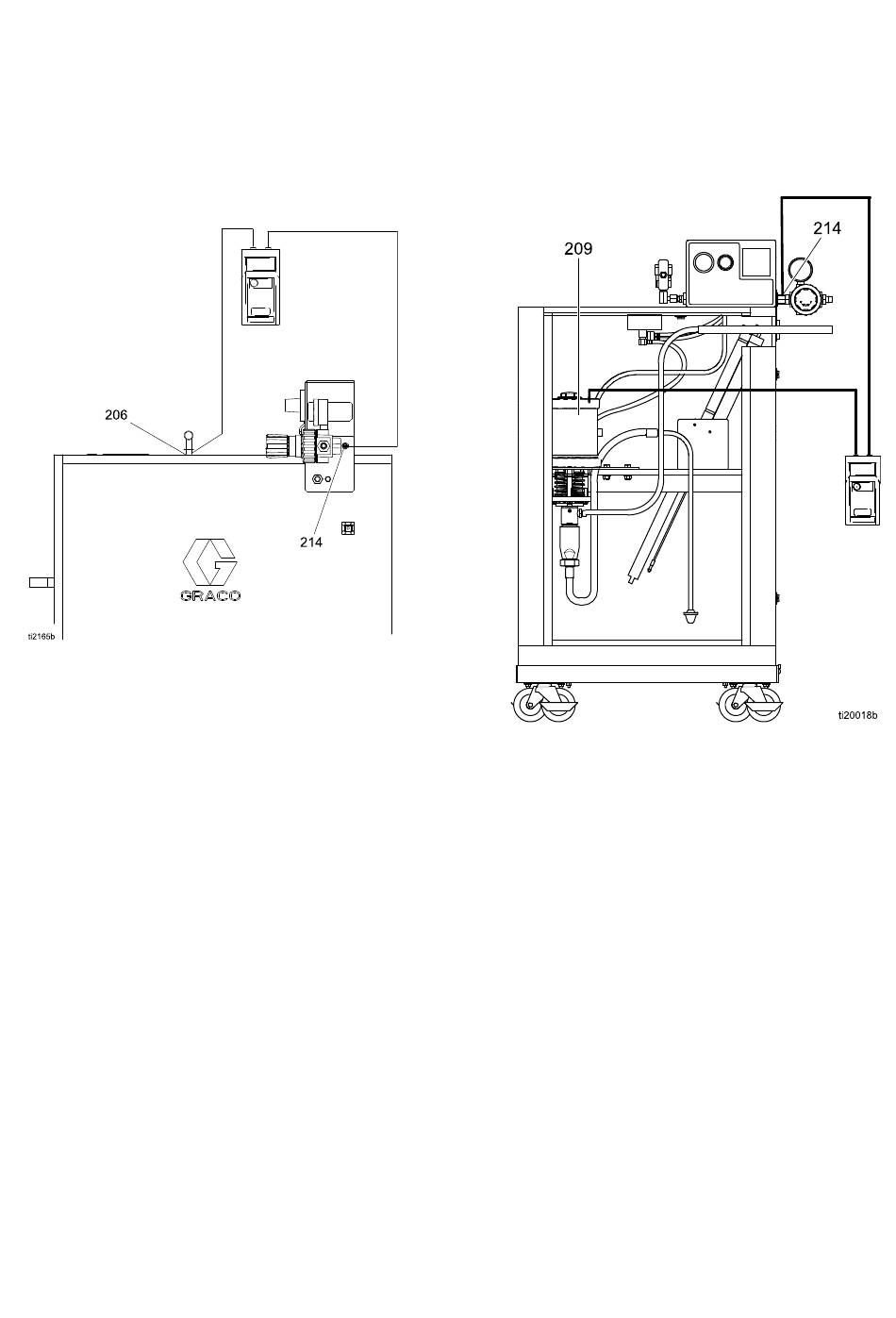

Figure 21 Erdungsstreifen-Widerstand testen
38
Widerstand testen testen
Widerstand testen
Zylinder Zylinder - - - Widerstand Zylinder Widerstand testen Widerstand
Die Gehäusetür entfernen. Mit dem Ohmmeter den
Widerstand zwischen der Pumpe (209) und der
Erdungsöse (214) messen. Der Widerstand muss
unter 100 Ohm liegen. Wenn größer als 100 Ohm,
Erdungszylinder ersetzen.
Figure 22 Zylinder-Widerstand testen
testen testen
