Reparieren
Reparatur des
des Luftventils
Luftventils
Reparatur
Reparatur
des
Luftventils
1. Befolgen Sie die Arbeitsschritte im Kapitel
für Wartungsarbeiten vorbereiten, page
2. Nach dem in
Pistolenlauf ersetzen, page
47
beschriebenen Verfahren vorgehen.
3. Schrauben (13) und Abzug (12) entfernen.
4. ES An/Aus-Ventil entfernen.
Siehe
ES-An/Aus-Ventilsatz reparieren, page
5. Die Feder entfernen (2).
6. Vorn auf den Luftventilschaft drücken, um sie
hinten aus dem Griff treiben. Gummidichtung
(23a*) prüfen und bei Beschädigung ersetzen.
7. U-Dichtung (3) prüfen. Die U-Dichtung nur
entfernen, wenn sie beschädigt ist. Falls
sie entfernt wird, die neue Dichtung mit den
Lippen zum Pistolengriff (16) zeigend einbauen.
U-Dichtung auf Luftventilschaft positionieren, um
Einsetzen in Pistolengriff zu unterstützen.

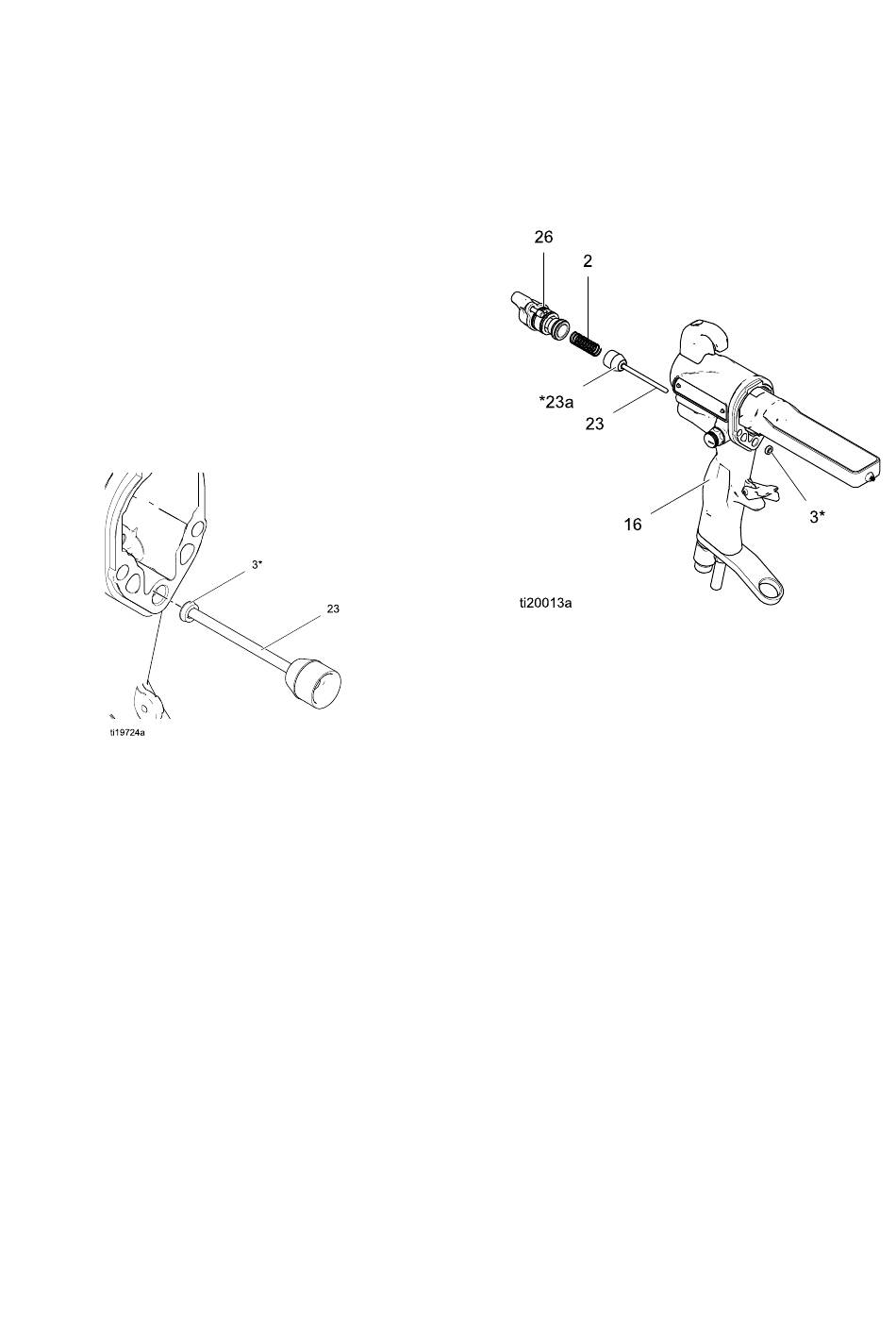

Figure 41 U-Dichtung installieren
54
8. Luftventil (23) und Feder (2) im Pistolengriff (16)
Pistole
9. ES An/Aus-Ventil einbauen.
45.
10. Abzug (12) und Schrauben (13) anbringen.
11. Nach dem in
53.
Figure 42 Luftventil
installieren.
Siehe
ES-An/Aus-Ventilsatz reparieren, page
Pistolenlauf installieren, page
47
beschriebenen Verfahren vorgehen.
53.
332426H
