Vorbereitung der Pistole
Elektrische Pistolenerdung
Pistolenerdung prüfen
Elektrische
Elektrische
Pistolenerdung
Megohmmeter Teile-Nr. 241079 (AA, siehe Abb.
14) ist nicht zur Verwendung in Gefahrenbereichen
zugelassen. Um das Risiko einer Funkenbildung
zu senken, darf das Megohmmeter nur dann zum
Prüfen der elektrischen Erdung verwendet werden,
wenn:
• die Pistole aus dem Gefahrenbereich entfernt
wurde
• oder alle Spritzgeräte im Gefahrenbereich
ausgeschaltet sind, die Belüftung im
explosionsgefährdeten Bereich eingeschaltet
ist und keine brennbaren Dämpfe in diesem
Bereich vorhanden sind (wie z.B. offene
Lösemittelbehälter oder Dämpfe, die vom
Spritzen stammen).
Nichtbeachtung dieser Warnung kann Brand,
Explosion, Elektroschock sowie schwere
Verletzungen und Sachbeschädigungen zur Folge
haben.
Das Graco-Megohmmeter mit der Teile-Nr. 241079
ist als Zubehör erhältlich, damit geprüft werden kann,
ob die Pistole ordnungsgemäß geerdet ist.
1. Von einem qualifizierten Elektriker den
elektrischen Dauererdschluss von Spritzpistole
und Luftschlauch überprüfen lassen.
2. Den ES Ein-/Aus-Schalter ausschalten (O).
3. Luft- und Materialzufuhr zur Pistole
abschalten. Befolgen Sie die Schritte
Druckentlastung, page
4. Materialschlauch trennen.
5. Geerdeter Luftschlauch muss angeschlossen
und Erdungsdraht des Schlauchs muss mit
Erdungsanschluss verbunden sein.
26
prüfen
prüfen
28.
6. Den Widerstand zwischen Pistolenhandgriff (BB)
und einer guten Erdleitung (CC) messen. Die
angelegte Spannung muss dabei mindestens
500 V und darf höchstens 1000 V betragen.
Widerstand sollte 100 Ohm nicht übersteigen.
Siehe Abb. 14.

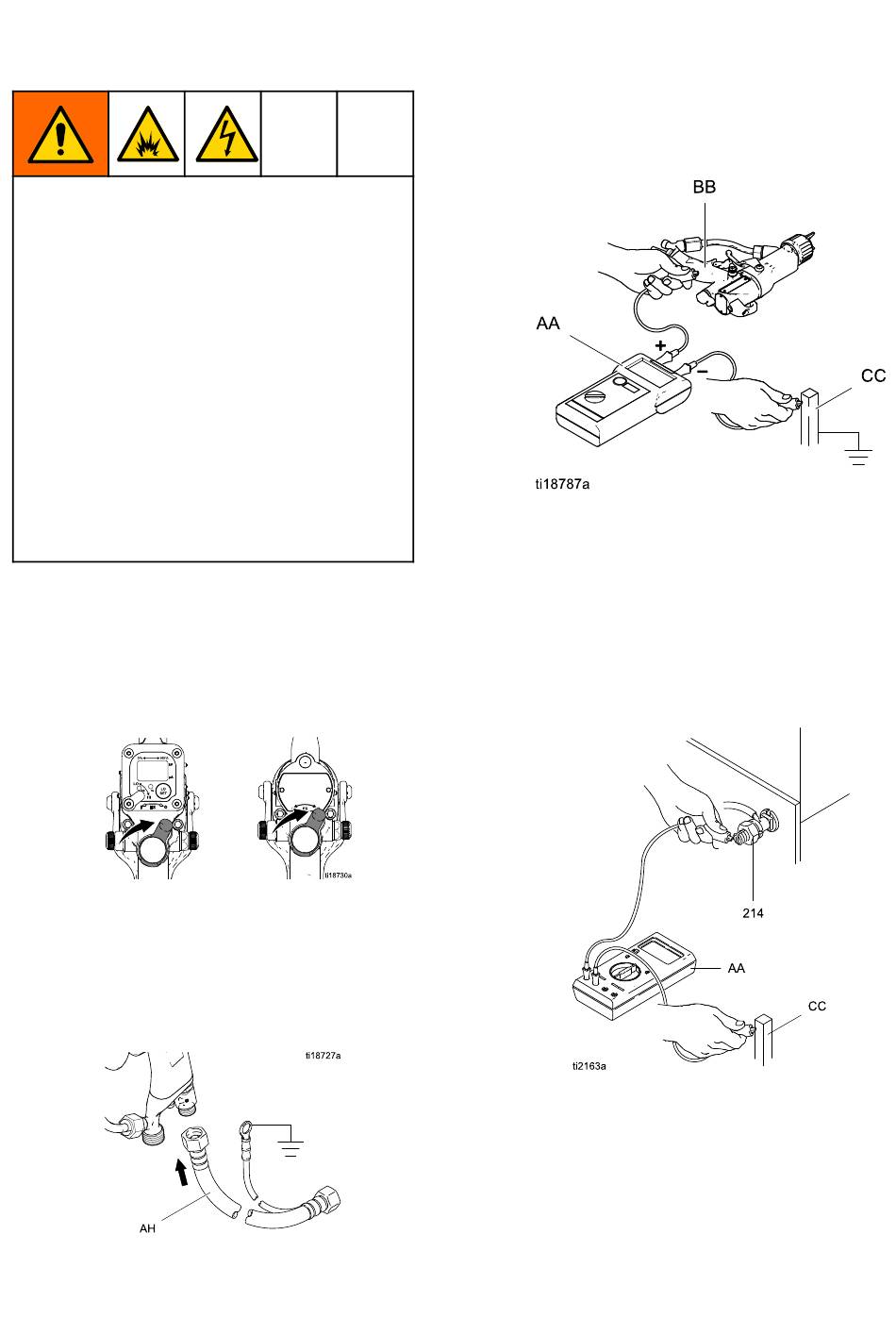

Figure 16 Elektrische Pistolenerdung prüfen
7. Ist Widerstand größer als 100 Ohm, Festigkeit
der Erdverbindungen prüfen und sicherstellen,
dass Erdungsdraht des Luftschlauchs mit
Erdungsanschluss verbunden ist. Ist der
Widerstand auch weiterhin zu hoch, muss der
Luftschlauch ausgetauscht werden.
8. Mit Ohmmeter (AA) Widerstand zwischen
Erdungsöse (214) des Schranks und
Erdungsanschluss (CC) messen. Der
Widerstand muss unter 100 Ohm liegen.
Figure 17 Erdung des Schranks überprüfen
