Pistolenlauf ersetzen ersetzen
Pistolenlauf Pistolenlauf ersetzen
1. Nach dem in Pistole für Wartungsarbeiten
vorbereiten, page 45
vorgehen.
2. Lufteinlassanschluss (21) entfernen und
Halterung (B) vom Pistolengriff (16) abnehmen.
3. Zwei Schrauben (6) lösen.
ACHTUNG ACHTUNG ACHTUNG
Um eine Beschädigung des Netzteils (11) zu
vermeiden, den Pistolenzylinder gerade vom
Pistolengriff fortziehen. Falls notwendig, den
Pistolenkörper leicht hin- und herbewegen, um
ihn vom Pistolengriff zu lösen.
4. Pistolengriff (16) mit einer Hand halten und
Pistolenkörper (1) gerade vom Griff abziehen.

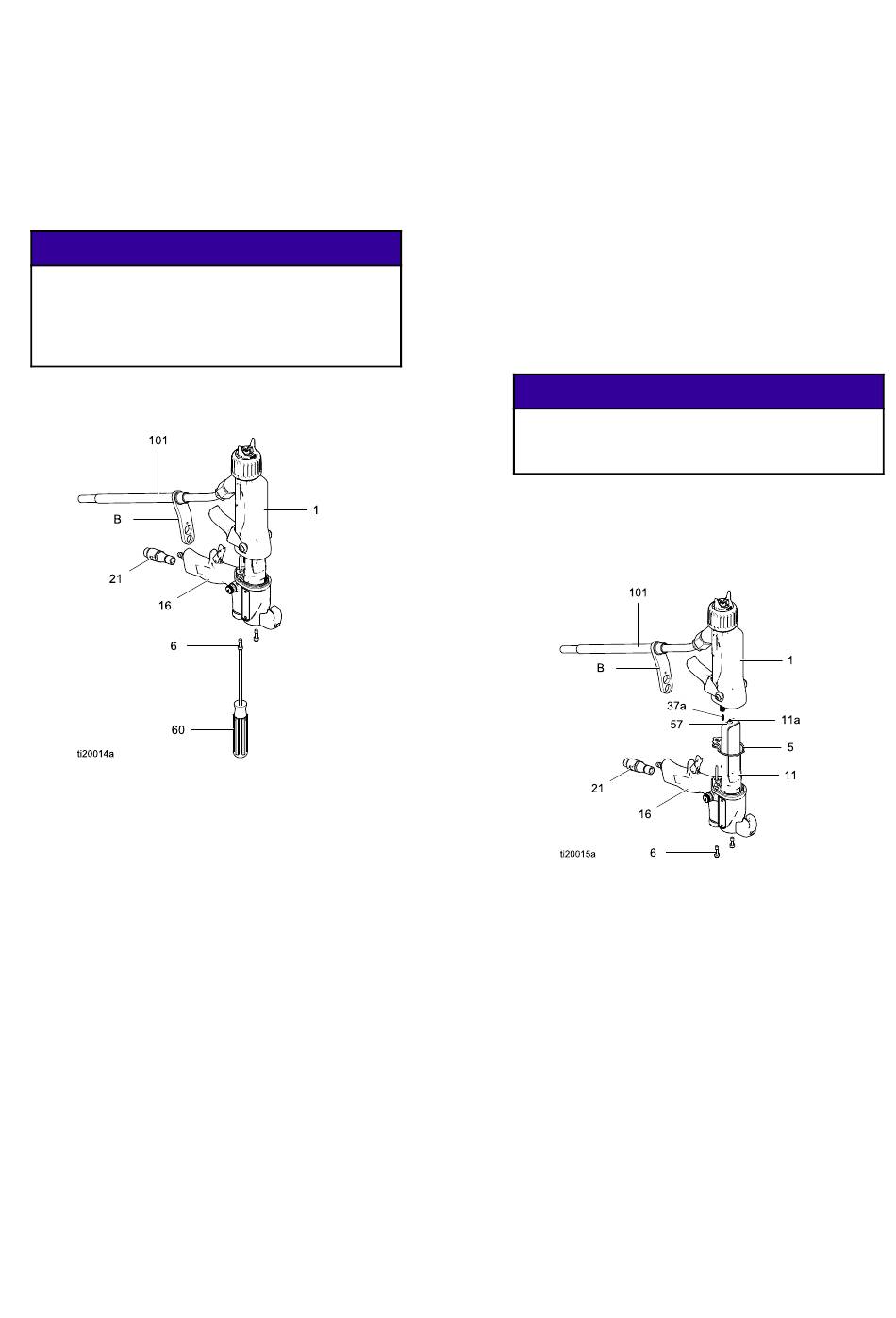

Figure 28 Pistolenlauf ersetzen
332426H
beschriebenen Verfahren
Pistolenlauf installieren installieren
Pistolenlauf Pistolenlauf installieren
1. Sicherstellen, dass Dichtung (5*) und
Erdungsfeder (37a) vorhanden sind.
Sicherstellen, dass Luftlöcher der Dichtung
richtig ausgerichtet sind. Die Dichtung bei
Beschädigungen ersetzen.
2. Sicherstellen, dass Feder (11a) auf Spitze des
Hochspannungserzeugers vorhanden ist (11).
Großzügig dielektrisches Schmiermittel (57) auf
Großzügig Großzügig
Spitze des Hochspannungserzeugers auftragen.
Pistolenlauf (1) über Hochspannungserzeuger
und auf Pistolengriff (16) platzieren.
3. Zwei Schrauben (6) gleichmäßig gegeneinander
anziehen (ungefähr 1/2 Drehung nach sattem
Eindrehen).
ACHTUNG ACHTUNG ACHTUNG
Um eine Beschädigung der Pistole zu
vermeiden, die Schrauben (6) nicht zu fest
anziehen.
4. Halterung (B) auf Pistolengriff (16) positionieren
und mit Lufteinlassanschluss (21) sichern.
5. Nach dem in Pistolenwiderstand messen, page
36 beschriebenen Verfahren vorgehen.
Figure 29 Pistolenlauf installieren
