Installation
Beachten Sie, dass der S -Bus je einen Abschlusswiderstand von 100 Ohm an jedem
0
Ende benötigt.
Prüfen Sie: Ist der Abschlusswiderstand im NTBA eingeschaltet? Bei der
OpenCom X320 werden die Abschlusswiederstände per Software eingeschaltet.
Diese Einstellung setzen Sie bei der Konfiguration der S -Anschlüsse im Konfigurator
0
der Web-Konsole.
Schließen Sie S 1 extern oder S 2 extern an den NTBA an (voreingestellt ist an S 1 ein
0 0 0
Mehrgeräteanschluss, an S 2 ein Anlagenanschluss). Verwenden Sie das mitgelieferte
0
ISDN-Anschlusskabel. Im folgenden Beispiel muss die Option Telefonie: Anschlüsse:
S0(#): Bus Abschluss im Konfigurator eingeschaltet sein. Im NTBA müssen 100 Ohm
Abschlusswiederstände zwischen 1a und 1b sowie zwischen 2a und 2b geschaltet
werden. Am NTBA sind keine weiteren Geräte angeschaltet.
NTBA
S 0 1 extern S 0 2 extern

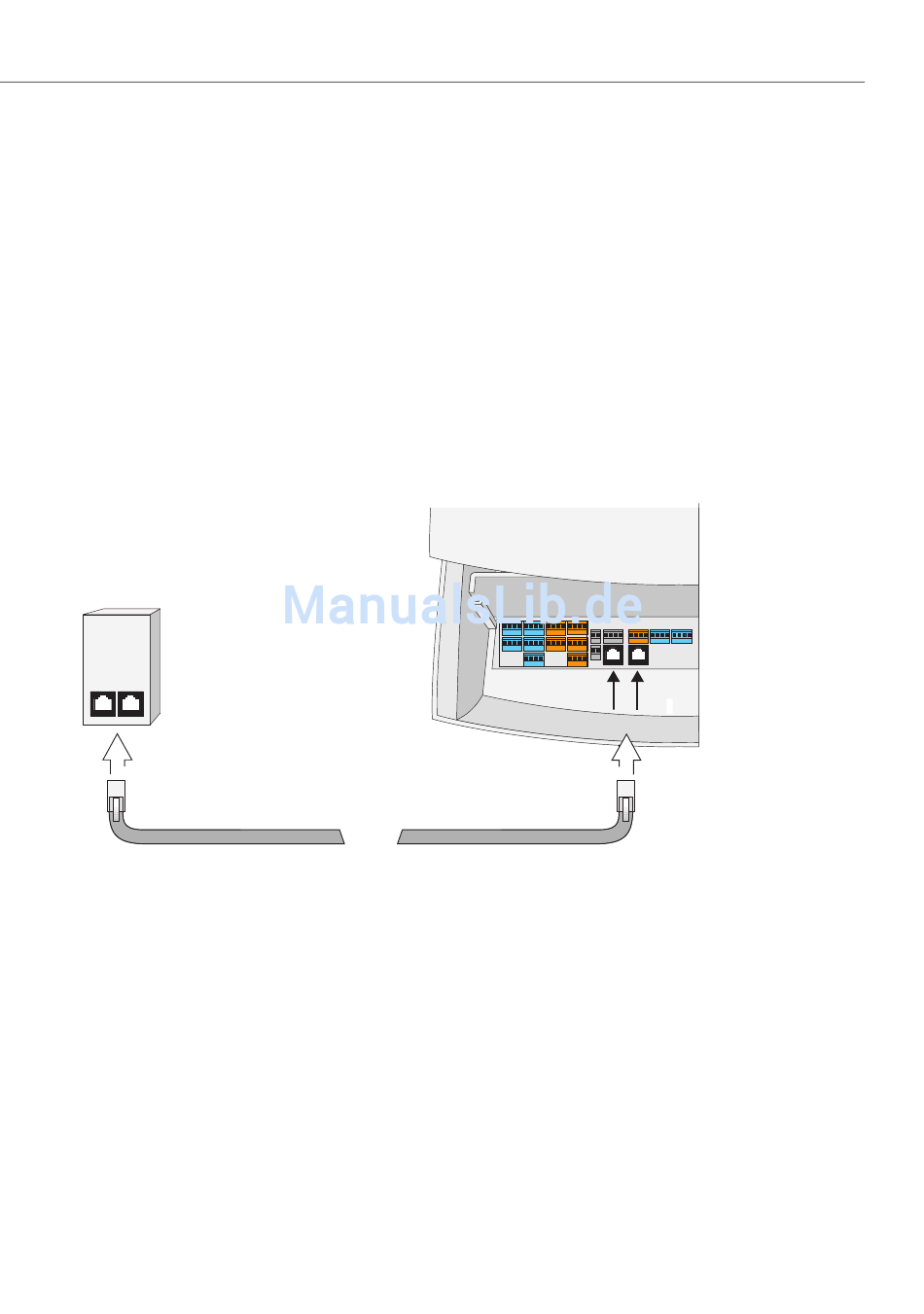

Anschluss an einen Netzabschluss (NTBA)
An jeden internen S -Bus können Sie bis zu 8 Endgeräte (ISDN-Telefone, ISDN-Fax-
0
geräte, ISDN-Basisstationen und ISDN-Handgeräte, ISDN-Karten für den PC u.a.)
anschalten. Drei dieser Endgeräte können über den Bus gespeist werden, bei Einsatz
von mehr Endgeräten benötigen diese eine eigene Stromversorgung. Die Länge des
vieradrigen Kabels eines internen S -Busses darf höchstens 130 m betragen. Jeder
0
interne S -Bus hat eine Speiseleistung von ca. 3 W. Die internen S -Busse ermöglichen
0 0
Punkt-zu-Mehrpunkt-Verbindungen nach dem DSS1-Protokoll (Euro-ISDN).
Zum Anschluss eines ISDN-Telefons sollten Sie einen Druckklemmen-Anschluss auf
eine IAE-Anschlussdose führen. Im folgenden Beispiel muss die Option Telefonie:
Anschlüsse: S0(#): Bus Abschluss im Konfigurator eingeschaltet sein. In der IAE-
