Aastra OpenCom X320 Bedienungsanleitung Seite 59

schwarze Ader
rote Ader
a/b-Anschluss
Alternativ können Sie auch das
Adernpaar weiß/gelb verwenden.
Kabellänge: max. 1000 m

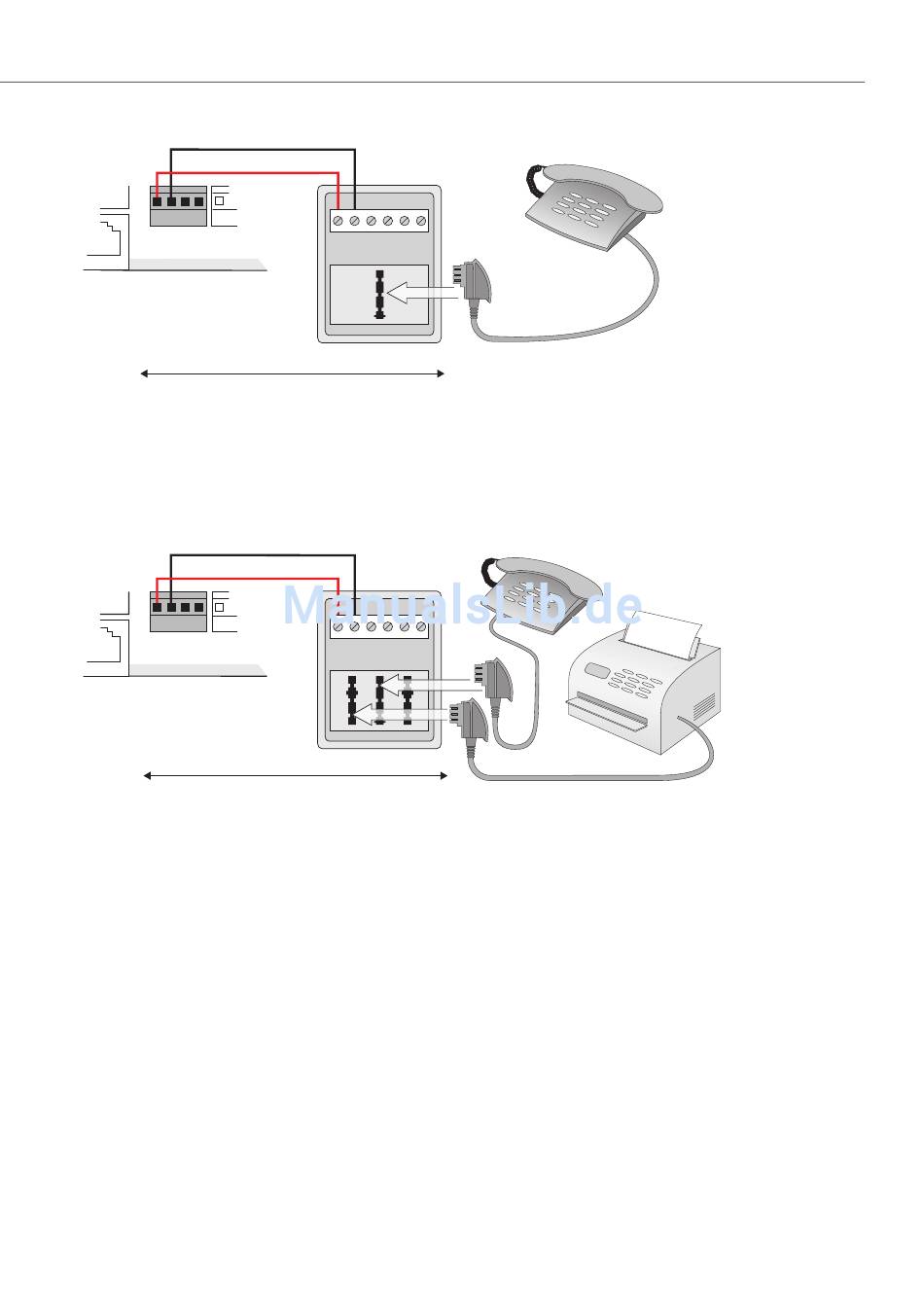

Anschluss einer TAE-F-Dose
Zum Anschluss eines analogen Gerätes (Fax, Modem) sollten Sie den Druckklemmen-
Anschluss auf eine TAE-N-Anschlussdose führen.
schwarze Ader
rote Ader
a/b-Anschluss
Alternativ können Sie auch das
Adernpaar weiß/gelb verwenden.
Kabellänge: max. 1000 m
Anschluss einer kombinierten TAE-NFN-Dose
Tipp:
Achtung!
1 2 3 4 5 6
F
TAE-F-Dose
1 2 3 4 5 6
N F N
TAE-NFN-Dose
Analoge Amtsanschlüsse können mit einer zusätzlichen Schnitt-
stellenkarte betrieben werden. Erläuterungen zu dieser Schnitt-
stellenkarte finden Sie in der Anleitung „M100-AT4-Schnittstel-
lenkarte".
Beachten Sie die folgenden Hinweise und Empfehlungen zum
Anschluss analoger Endgeräte. Endgeräte, die diese technischen
Voraussetzungen nicht erfüllen, können zu Schäden an der
OpenCom X320 führen!
analoges Telefon
analoges Telefon
analoges Faxgerät
Installation
57
