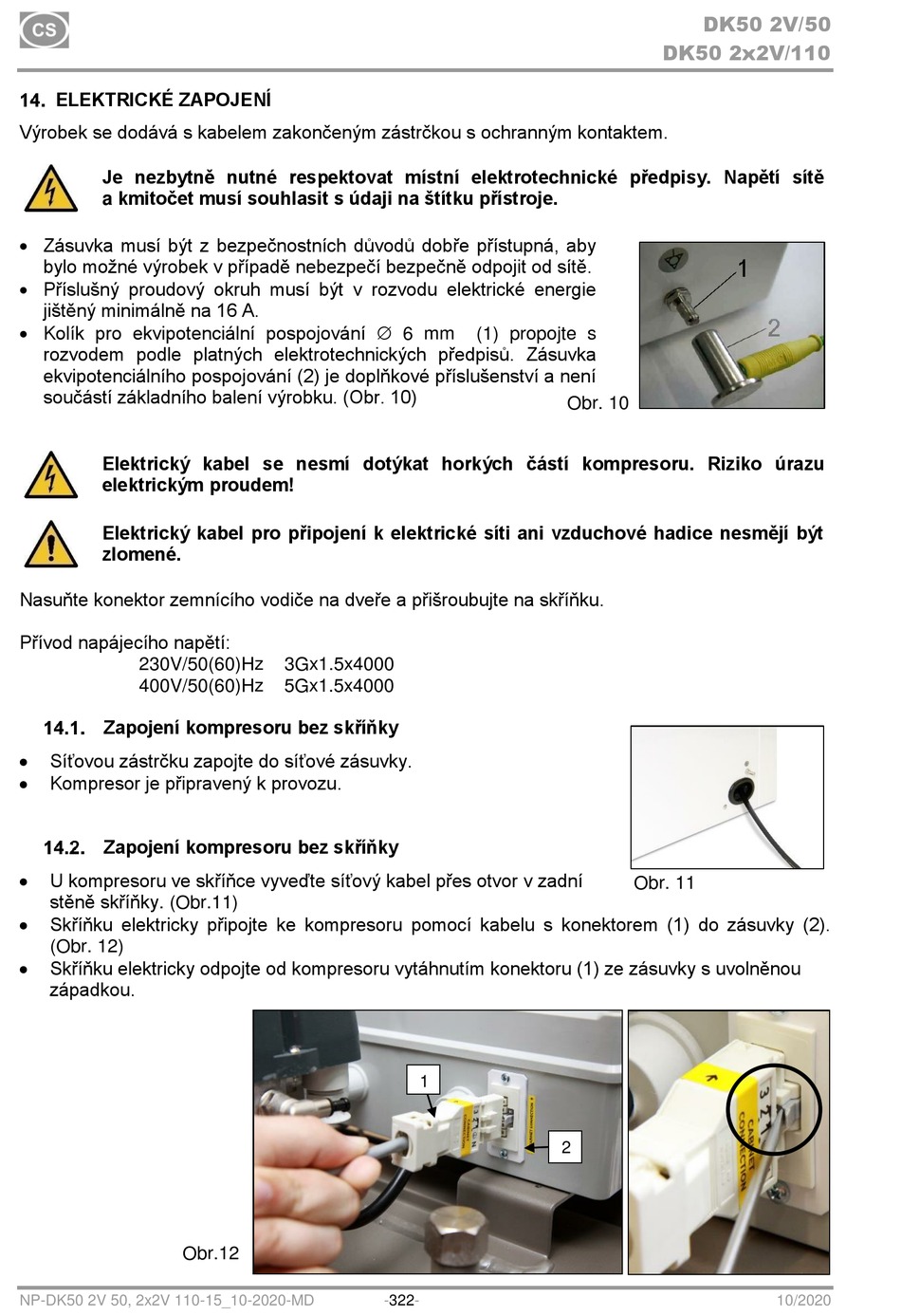

ELEKTRICKÉ ZAPOJENÍ
Výrobek se dodává s kabelem zakončeným zástrčkou s ochranným kontaktem.
Je nezbytně nutné respektovat místní elektrotechnické předpisy. Napětí sítě
a kmitočet musí souhlasit s údaji na štítku přístroje.
 Zásuvka musí být z bezpečnostních důvodů dobře přístupná, aby
bylo možné výrobek v případě nebezpečí bezpečně odpojit od sítě.
 Příslušný proudový okruh musí být v rozvodu elektrické energie
jištěný minimálně na 16 A.
 Kolík pro ekvipotenciální pospojování  6 mm
rozvodem podle platných elektrotechnických předpisů. Zásuvka
ekvipotenciálního pospojování (2) je doplňkové příslušenství a není
součástí základního balení výrobku. (Obr. 10)
Elektrický kabel se nesmí dotýkat horkých částí kompresoru. Riziko úrazu
elektrickým proudem!
Elektrický kabel pro připojení k elektrické síti ani vzduchové hadice nesmějí být
zlomené.
Nasuňte konektor zemnícího vodiče na dveře a přišroubujte na skříňku.
Přívod napájecího napětí:
230V/50(60)Hz
400V/50(60)Hz
Zapojení kompresoru bez skříňky

Síťovou zástrčku zapojte do síťové zásuvky.

Kompresor je připravený k provozu.
Zapojení kompresoru bez skříňky

U kompresoru ve skříňce vyveďte síťový kabel přes otvor v zadní
stěně skříňky. (Obr.11)

Skříňku elektricky připojte ke kompresoru pomocí kabelu s konektorem (1) do zásuvky (2).
(Obr. 12)

Skříňku elektricky odpojte od kompresoru vytáhnutím konektoru (1) ze zásuvky s uvolněnou
západkou.
Obr.12
NP-DK50 2V 50, 2x2V 110-15_10-2020-MD
3Gx1.5x4000
5Gx1.5x4000
1
-322-
(1) propojte s
Obr. 10
Obr. 11
2
DK50 2V/50
DK50 2x2V/110
10/2020
