DK50 2V/50
DK50 2x2V/110

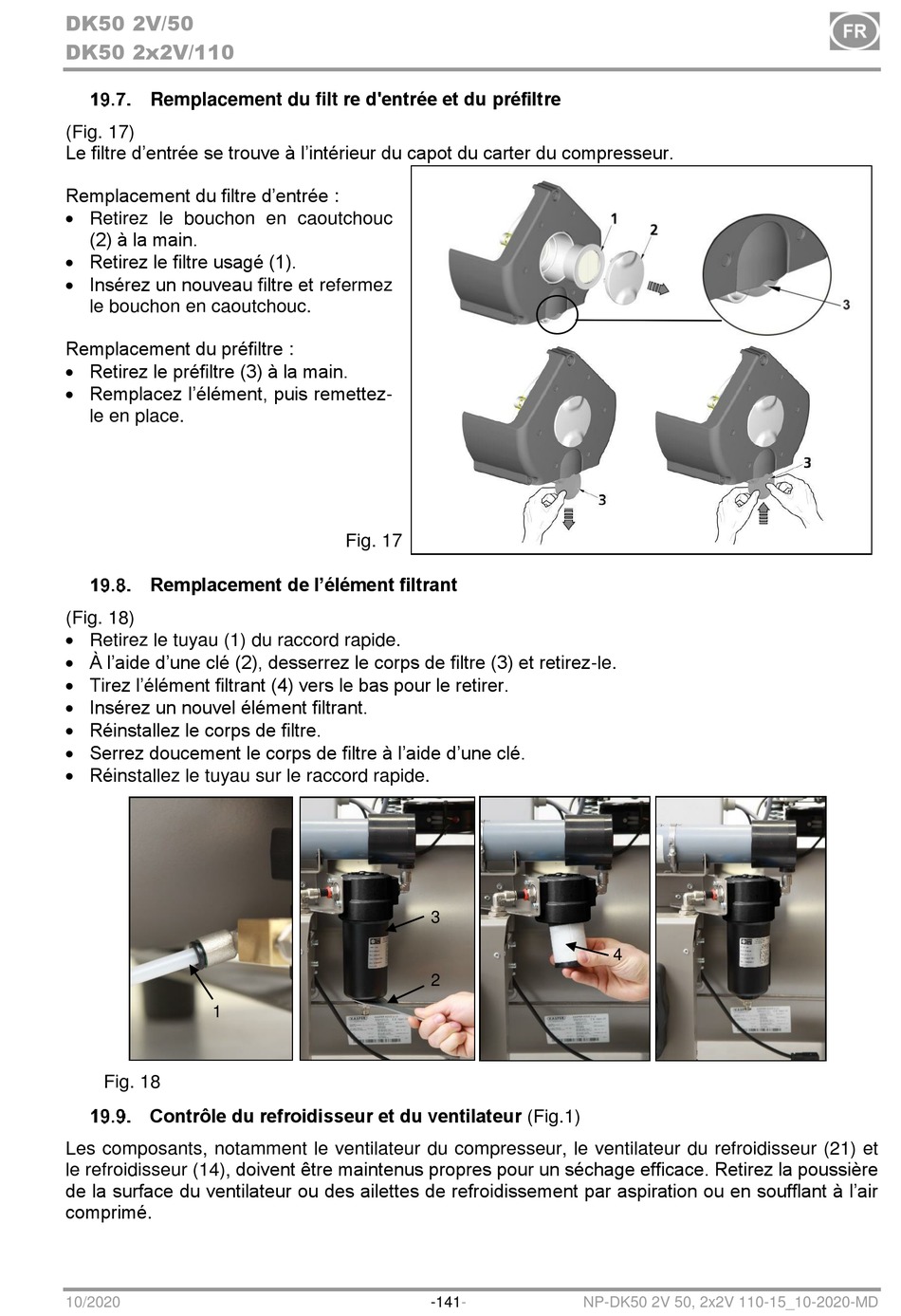

Remplacement du filt re d'entrée et du préfiltre
(Fig. 17)
Le filtre d'entrée se trouve à l'intérieur du capot du carter du compresseur.
Remplacement du filtre d'entrée :
 Retirez le bouchon en caoutchouc
(2) à la main.
 Retirez le filtre usagé (1).
 Insérez un nouveau filtre et refermez
le bouchon en caoutchouc.
Remplacement du préfiltre :
 Retirez le préfiltre (3) à la main.
 Remplacez l'élément, puis remettez-
le en place.
Remplacement de l'élément filtrant
(Fig. 18)
 Retirez le tuyau (1) du raccord rapide.
 À l'aide d'une clé (2), desserrez le corps de filtre (3) et retirez-le.
 Tirez l'élément filtrant (4) vers le bas pour le retirer.
 Insérez un nouvel élément filtrant.
 Réinstallez le corps de filtre.
 Serrez doucement le corps de filtre à l'aide d'une clé.
 Réinstallez le tuyau sur le raccord rapide.
1
Fig. 18
Contrôle du refroidisseur et du ventilateur (Fig.1)
Les composants, notamment le ventilateur du compresseur, le ventilateur du refroidisseur (21) et
le refroidisseur (14), doivent être maintenus propres pour un séchage efficace. Retirez la poussière
de la surface du ventilateur ou des ailettes de refroidissement par aspiration ou en soufflant à l'air
comprimé.
10/2020
Fig. 17
3
2
-141-
4
NP-DK50 2V 50, 2x2V 110-15_10-2020-MD
