DK50 2V/50
DK50 2x2V/110

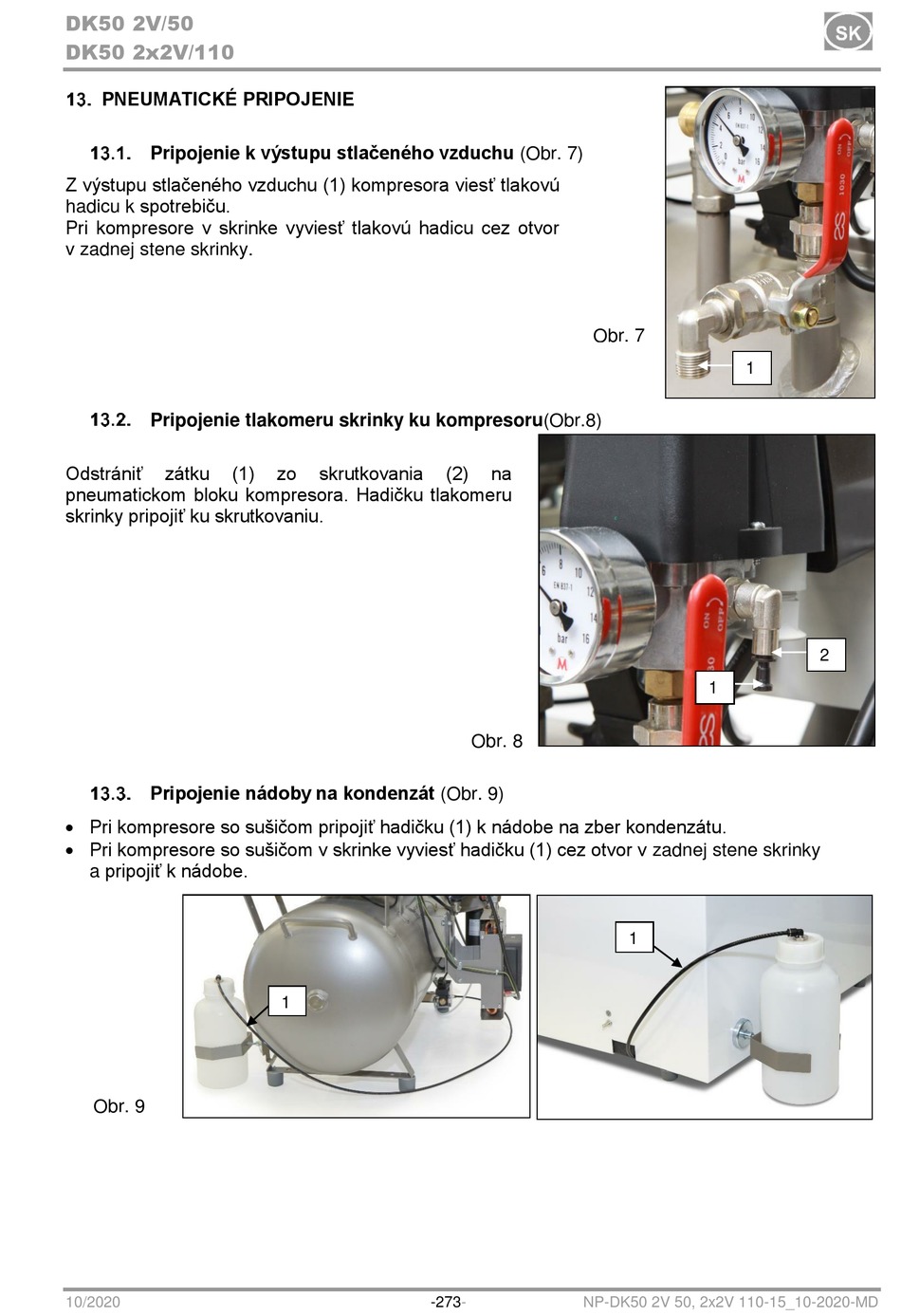

PNEUMATICKÉ PRIPOJENIE
Pripojenie k výstupu stlačeného vzduchu (Obr. 7)
Z výstupu stlačeného vzduchu (1) kompresora viesť tlakovú
hadicu k spotrebiču.
Pri kompresore v skrinke vyviesť tlakovú hadicu cez otvor
v zadnej stene skrinky.
Pripojenie tlakomeru skrinky ku kompresoru(Obr.8)
Odstrániť zátku (1)
pneumatickom bloku kompresora. Hadičku tlakomeru
skrinky pripojiť ku skrutkovaniu.
Pripojenie nádoby na kondenzát (Obr. 9)
 Pri kompresore so sušičom pripojiť hadičku (1) k nádobe na zber kondenzátu.
 Pri kompresore so sušičom v skrinke vyviesť hadičku (1) cez otvor v zadnej stene skrinky
a pripojiť k nádobe.
Obr. 9
10/2020
zo skrutkovania (2)
1
-273-
Obr. 7
na
Obr. 8
1
NP-DK50 2V 50, 2x2V 110-15_10-2020-MD
1
2
1
